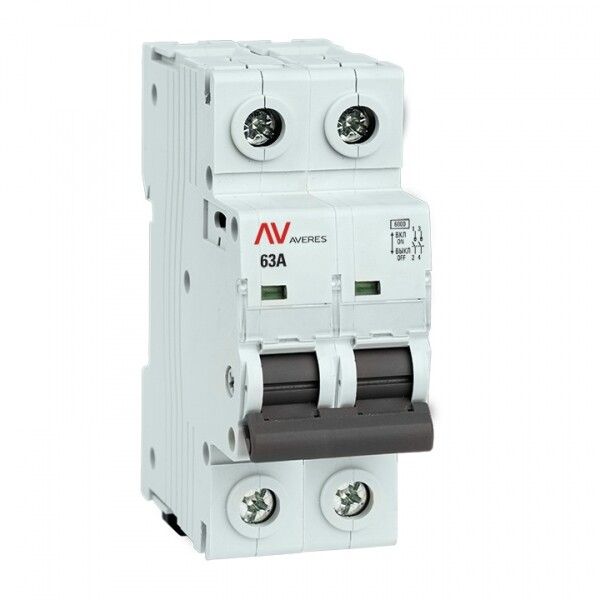

Выключатель нагрузки AVN 2P 63A AVERES | avn-2-63-av EKF

Выключатель нагрузки автоматический 2 полюса 63 ампер AVN от бренда EKF (серии Averes) предназначен для безопасного ручного включения и отключения электрических цепей переменного тока до 63 А. Устройство устанавливается на DIN-рейку и подходит для управления нагрузками, уже защищенными автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки автоматический 2 полюса 63 ампер AVN используется для частых ручных операций включения и отключения цепей - например, при обслуживании оборудования, плановых отключениях или аварийной остановке. Он не обеспечивает защиту от перегрузок и коротких замыканий, поэтому применяется совместно с автоматическими выключателями или предохранителями. Подходит для коммутации активных (нагреватели, освещение) и индуктивных нагрузок (электродвигатели, трансформаторы), особенно там, где требуется видимый разрыв цепи.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без повреждений
• Номинальное напряжение: 230 В - рабочее напряжение переменного тока (AC)
• Количество полюсов: 2 - размыкает два фазных провода одновременно
• Отключающая способность: 6 кА - способность выдерживать кратковременный ток КЗ без разрушения (не является защитой!)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: DIN-рейка - установка на стандартную рейку шириной 35 мм
• Модульная ширина: 2 модуля - занимает 17,5 мм по ширине
• Глубина монтажа: 50 мм - требует свободного пространства за щитом
• Количество НО контактов: 1 - один нормально открытый вспомогательный контакт для сигнализации состояния
• Тип включения: выключатель OFF - рукоятка фиксируется в положении “выкл” и “вкл”, не имеет самовозврата
• Исполнение рукоятки: стационарная - не съемная, не позволяет использовать внешние приводы

Совместимость и монтаж

Выключатель нагрузки автоматический 2 полюса 63 ампер AVN монтируется на DIN-рейку типа C (стандарт EN 60715). Для правильной установки необходимо обеспечить доступ к рукоятке и соблюсти глубину монтажа 50 мм. Подключение осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Вспомогательный контакт (НО) можно задействовать для передачи сигнала о состоянии выключателя в систему контроля или индикацию в щите. Не подходит для установки вне закрытых распределительных щитов из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель нагрузки AVN соответствует требованиям ГОСТ Р 50030.3-2012, что эквивалентно международному стандарту МЭК 60947-3:2008. Это гарантирует соответствие безопасности, надежности и испытаниям на долговечность. Устройство прошло проверку на механическую прочность, термическую устойчивость и коммутационную стойкость. Однако он не является средством защиты от перегрузок - обязательна установка автомата или предохранителя в цепи.

Преимущества

• Чёткая визуальная индикация состояния: рукоятка вверх - включено, вниз - выключено
• Удобный ручной привод - легко управлять даже в условиях ограниченного доступа
• Наличие вспомогательного контакта - позволяет интегрировать сигнал состояния в системы автоматизации
• Надёжная конструкция - рассчитана на многократные операции включения/отключения
• Совместим со стандартными щитами EKF и другими производителями

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно использование с автоматическим выключателем
• IP20 - нельзя применять во влажных, пыльных или наружных помещениях
• Стационарная рукоятка - исключает возможность удалённого или дистанционного управления
• Не работает с постоянным током (DC) - только переменный ток AC
• Не подходит для частого включения двигателей высокой мощности без учёта пусковых токов - нужен коэффициент запаса

Примеры использования

• Отключение питания насоса или вентилятора перед техобслуживанием
• Ручное управление питанием станка с ЧПУ после срабатывания защитного автомата
• Коммутирование нагревательных элементов в тепловых шкафах
• Локальное отключение группы светильников в производственном помещении
• Подключение кабельных линий для тестирования или ремонта

Практические советы

• Выбирая выключатель нагрузки AVN, убедитесь, что номинальный ток нагрузки не превышает 63 А - лучше иметь запас 10–20%
• При использовании с электродвигателями учитывайте пусковые токи - они могут достигать 5–7× от номинала; устройство должно выдерживать эти импульсы без отказа
• Проверьте посадочные размеры щита - глубина 50 мм требует минимум 60–70 мм свободного места за DIN-рейкой
• Вспомогательный контакт (НО) используйте для подключения индикаторной лампы или входа PLC - это повысит удобство диагностики
• Не путайте этот выключатель с автоматическим - он не отключится при перегрузке, только при ручном воздействии
• При сборке щита следите за качеством затяжки клемм - слабый контакт вызывает перегрев при 63 А
