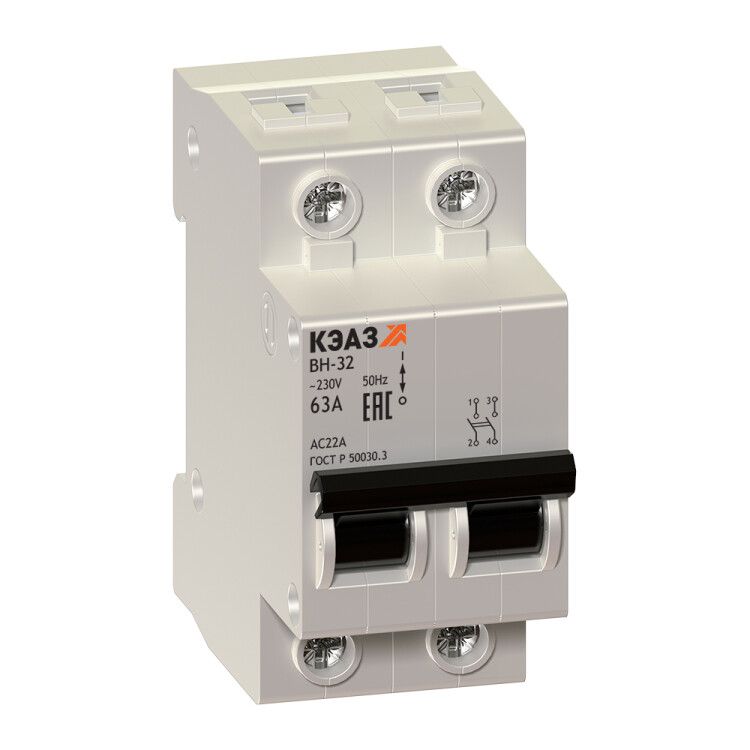

Выключатель нагрузки 2П 63А 230В ВН-32-263-УХЛ3-КЭАЗ - 141638

Выключатель нагрузки модульный ВН-32-263-УХЛ3 2П 63А 230В от КЭАЗ - надёжный аппарат для ручного отключения нагрузки в распределительных щитах. Простой, компактный и соответствует ГОСТу, подходит для стационарной установки на DIN-рейку в условиях умеренного климата.

Назначение и область применения

Выключатель нагрузки модульный ВН-32-263-УХЛ3 2П 63А 230В предназначен для частого ручного включения и отключения электрических цепей при рабочих токах до 63 А. Он не защищает от перегрузок или коротких замыканий - это задача автоматических выключателей. Его основная роль - безопасное отключение оборудования для обслуживания, ремонта или аварийного отключения.

Подходит для использования в бытовых, промышленных и коммунальных щитах: станках, насосах, системах вентиляции, освещении, тепловых аппаратах. Часто применяется как разъединитель перед УЗО или автоматом.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2 - одновременно размыкает фазу и ноль; не подходит для трёхфазных сетей;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Способ монтажа: на DIN-рейку шириной 17,5 мм - легко устанавливается в стандартные щиты;
• Модульная ширина: 2 М - занимает два модуля (36 мм) по ширине;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и брызг воды;
• Тип подключения: винтовые зажимы - подходят для медных проводов сечением до 35 мм2;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с нормальной влажностью;
• Исполнение: стационарное - не предназначено для перемещения или частой перестановки;
• Рукоятка: тумблер - удобный переключатель в положении “вкл/выкл”;
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации;
• Нормативы: ГОСТ Р 50030.3, ТУ3424-073-05758109-2013 - сертифицирован для использования в РФ.

Совместимость и монтаж

Выключатель нагрузки модульный ВН-32-263-УХЛ3 2П 63А 230В совместим со всеми стандартными DIN-рейками типа TS35. Установка выполняется путём защёлкивания на рейку, затем затяжкой винтов на входных и выходных клеммах. Подключаются одножильные или многожильные провода с изоляцией до 35 мм2 - более толстые кабели не войдут. Для многожильных проводов рекомендуется использовать наконечники НШВИ.

Не требует специальных инструментов - достаточно отвертки. После монтажа проверьте плотность зажима - слабый контакт вызывает нагрев.

Безопасность и стандарты

Выключатель нагрузки модульный ВН-32-263-УХЛ3 2П 63А 230В соответствует требованиям ГОСТ Р 50030.3, что гарантирует механическую прочность и электрическую целостность при коммутациях. Сертификаты подтверждают соответствие безопасности для использования в жилых и производственных объектах. Однако он не является устройством защиты - его нельзя применять вместо автомата!

Преимущества

• Простая и проверенная конструкция - минимум отказов;
• Низкая цена по сравнению с аналогичными изделиями других брендов;
• Надёжные винтовые зажимы - не требуют периодической подтяжки при правильной установке;
• Яркий визуальный индикатор состояния (положение тумблера);
• Совместим с бюджетным модульным рядом КЭАЗ - идеален для массового монтажа.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от внешней среды;
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель;
• Не поддерживает управление дистанционно или через PLC - только ручное управление;
• Не допускается использование в цепях с постоянным током (DC) - только переменный ток 50/60 Гц;
• Не следует применять для частого включения-отключения двигателей с высокими пусковыми токами - риск сваривания контактов.

Примеры использования

• Разъединитель перед групповым автоматом в щите квартиры;
• Отключение кондиционера или водонагревателя для профилактики;
• Обеспечение видимого разрыва цепи при работах на оборудовании;
• Управление световой рекламой или насосной станцией в помещении;
• Связка с УЗО: выключатель - для ручного отключения, УЗО - для защиты от утечек.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен просто разрыв цепи - для защиты используйте автомат;
• Проверяйте сечение кабеля: если провод больше 35 мм2 - используйте переходник или другой тип устройства;
• Не устанавливайте в щиты без крышки - IP20 не защищает от случайного прикосновения;
• При сборке щита соблюдайте порядок: сначала выключатель, потом УЗО, потом автоматы - так легче диагностировать;
• Для частого использования (например, ежедневное включение станка) лучше выбрать модель с более высокой коммутационной долговечностью - здесь она базовая.
