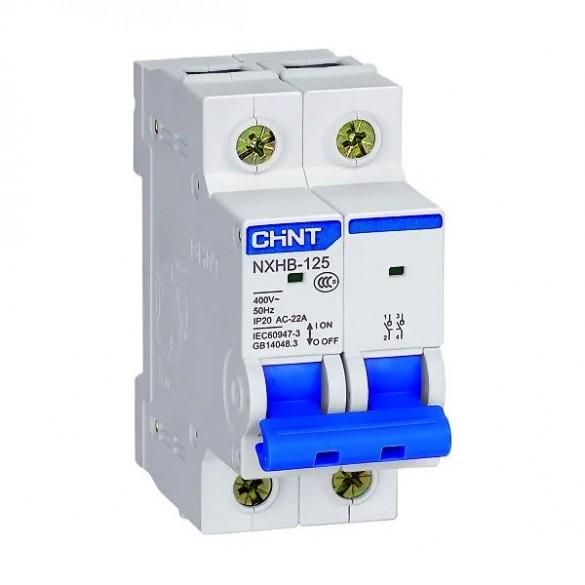

Выключатель нагрузки NXHB-125 2P 63A(R) | 193176 CHINT

Выключатель нагрузки 2 полюса 63 ампер NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в распределительных щитах. Бренд CHINT предлагает эту модель как надежный вариант для промышленных и бытовых объектов, где требуется ручное управление цепью с током до 63 А.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) предназначен для ручного отключения и включения электрических цепей при нормальных условиях работы. Он не рассчитан на автоматическое отключение при перегрузке или КЗ - это задача автоматических выключателей. Устройство используется как разъединитель для обеспечения безопасности при техобслуживании, ремонте или замене оборудования.

Подходит для установки в конечных распределительных щитах жилых домов, офисов, производственных помещений. Часто применяется перед группами освещения, тепловыми нагревателями, насосами, маломощными двигателями.

Технические характеристики

• Номинальный ток: 63 А (при AC-3, 400 В)
• Номинальная мощность: 14,5 кВт (при 400 В, AC-3)
• Количество полюсов: 2
• Тип управления: рычаг с фиксацией положений «ВКЛ» / «ОТКЛ»
• Присоединение проводов: винтовые зажимы
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от пыли и воды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Категория применения: AC21B, AC22A - для коммутации активных и слегка индуктивных нагрузок

Совместимость и монтаж

Выключатель нагрузки NXHB-125 (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные кабели с площадью сечения до 16 мм2 - проверьте допустимую величину в документации производителя. Подходят также шины типа PIN и FORK. Оба полюса имеют отдельные винтовые зажимы - важно затянуть их равномерно, чтобы избежать перегрева.

Устройство совместимо с другими компонентами серии NXHB-125 - можно собирать многоступенчатые щиты, используя одновременно 1P, 2P, 3P и 4P модели. Ширина двухполюсного аппарата составляет 36 мм (2 × 18 мм).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Применяется в системах с уровнем загрязнения 2 - то есть в помещениях с обычным уровнем пыли и влажности, без агрессивных сред. Напряжение не выше 415 В переменного тока, частота 50–60 Гц.

IP20 означает, что устройство нельзя использовать во влажных местах, на улице или в цехах с брызгами воды. Для таких условий требуются устройства с IP65 и выше.

Преимущества

• Чёткая визуальная индикация состояния - рычаг легко определяет, включен ли прибор
• Высокая механическая долговечность - 8500 циклов оперирования
• Удобный монтаж на DIN-рейку - не требует дополнительных креплений
• Совместимость с другими моделями серии NXHB-125 - позволяет гибко проектировать щиты
• Надёжные винтовые зажимы - обеспечивают прочный контакт даже при многократных демонтажах

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузке или коротком замыкании
• Не подходит для частого включения/отключения (например, более 10 раз в день) - срок службы снижается
• IP20 исключает использование в сырых, пыльных или открытых помещениях
• Не рекомендуется для управления высокими индуктивными нагрузками (например, крупные двигатели без пускателей)
• Не предназначен для работы при температуре ниже -5C или выше +40C без специального исполнения

Примеры использования

• Главный разъединитель перед щитом освещения в офисном здании
• Отключающее устройство для группы тепловых пушек в производственном цеху
• Разъединитель перед насосом в системе водоснабжения
• Входной выключатель в распределительном щите квартиры, где установлены автоматы на 16–32 А

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При подключении кабелей не перетягивайте винты - это повредит контактную группу
• Выбирайте сечение кабеля в соответствии с током нагрузки; для 63 А лучше использовать медный кабель 10–16 мм2
• Если планируете часто отключать устройство - рассмотрите возможность установки автоматического выключателя с функцией разъединения
• Проверяйте соответствие ширины аппарата свободному месту в щите - два полюса занимают 36 мм
• Для удобства обслуживания пометьте выключатель этикеткой с указанием защищаемой цепи
