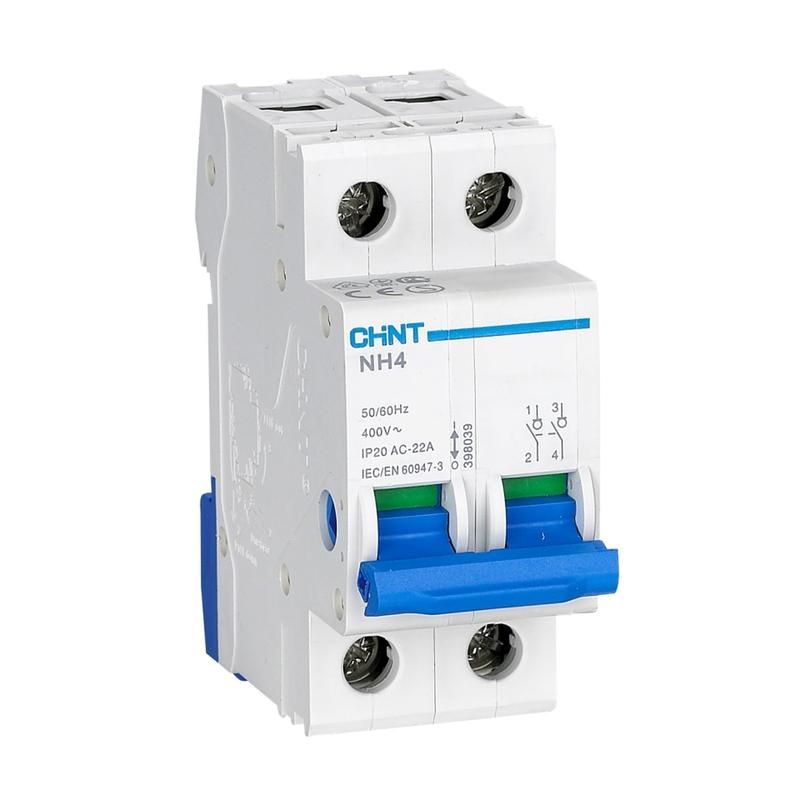

Выключатель нагрузки NH4 2P 63A (DB) (R) | 398041 CHINT

Выключатель нагрузки 2 полюса 63 ампер NH4 (R) от CHINT - это надёжный коммутационный аппарат для ручного включения и отключения электрической нагрузки в распределительных щитах. Артикул 398041 предназначен для работы в бытовых, офисных и промышленных системах с напряжением до 415 В, обеспечивает безопасное отключение цепей при обслуживании и ремонте.

Назначение и область применения

Выключатель нагрузки 2 полюса 63 ампер NH4 (R) используется для ручного отключения и включения электрических цепей при рабочих токах до 63 А. Он применяется в качестве вводного аппарата в конечных распределительных щитах - особенно там, где требуется физическое отсоединение нагрузки для безопасности персонала. Подходит для установки в жилых домах, торговых центрах, производственных помещениях и объектах с малой и средней мощностью.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 2
• Рабочее напряжение: до 415 В переменного тока, 50/60 Гц
• Категория применения: AC22A - для управления активными и слегка индуктивными нагрузками (например, нагреватели, освещение, насосы)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Ширина одного полюса: 18 мм
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Кратковременная устойчивость к току: 12 × Ie (756 А) в течение 1 секунды
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Монтаж: на DIN-рейку 35 мм, симметричная установка
• Подключение: гибкий кабель, шины типов PIN и FORK

Совместимость и монтаж

Выключатель нагрузки 2 полюса 63 ампер NH4 (R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах вместе с автоматическими выключателями, УЗО и другими модульными устройствами. Ширина двух полюсов составляет 36 мм - занимает два модуля. Для подключения используйте провода сечением до 25 мм2. Клеммы рассчитаны на затяжку моментом до 2 Нм - переусердствовать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-3 для выключателей нагрузки. Применение в качестве разъединителя гарантирует видимый разрыв цепи - важное условие для работ по техобслуживанию. Однако он не имеет функции защиты от перегрузки или короткого замыкания - для этого необходимо использовать в паре с автоматическим выключателем.

Преимущества

• Удобная ручка с чётким положением “ВКЛ” / “ОТКЛ” - легко определить состояние цепи визуально
• Надёжные медные контакты с серебряным покрытием - снижают нагрев и увеличивают срок службы
• Фиксация на DIN-рейке с механическим замком - исключает случайное выпадение
• Совместимость с компонентами других производителей, соответствующих стандарту NH4
• Низкая стоимость при высокой долговечности - экономичное решение для базовой защиты

Ограничения применения

• Не предназначен для частого включения/отключения - максимальная электрическая износостойкость всего 1500 циклов; для частых операций нужен контактор
• IP20 не защищает от влаги - запрещено использование во влажных помещениях, на улице или в местах с брызгами
• Не выполняет функции автоматической защиты - обязательно сочетать с автоматическим выключателем
• Не работает при токе выше 63 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Вводной выключатель в этажном щите многоквартирного дома
• Отключающее устройство перед группой тепловых завес или кондиционеров
• Разъединитель для питания станка на производстве - позволяет безопасно отключить питание при замене инструмента
• Щитовая часть системы освещения в торговом зале

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - 63 А - это максимум, который можно постоянно держать в работе
• При использовании шин PIN/FORK убедитесь, что они плотно входят в клемму - плохой контакт вызывает нагрев
• Не устанавливайте рядом с источниками тепла - температура окружающей среды не должна превышать +40 C
• Обязательно пометьте выключатель этикеткой: “Отключить перед обслуживанием” - это требование норм безопасности
• При замене старого аппарата - учтите ширину: новый 2P-аппарат займёт те же 36 мм, что и большинство аналогов NH4
