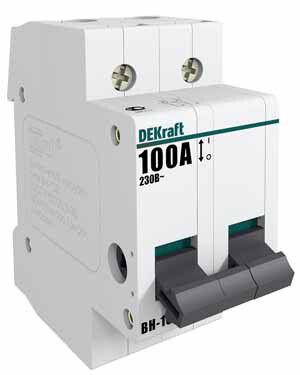

Выключатель нагрузки 2Р 20А ВН-102 | 17005DEK DEKraft APC

Выключатель-разъединитель 2-полюсный 20А ВН-102 от DEKRAFT предназначен для ручного отключения и включения электрических цепей до 230 В в распределительных щитах. Этот рубильник с монтажом на DIN-рейку обеспечивает безопасную коммутацию нагрузки и соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 20А ВН-102 используется для ручного отключения электрической цепи перед обслуживанием или ремонтом оборудования. Он не предназначен для частых операций включения/выключения под нагрузкой, но надежно фиксирует состояние цепи — «включено» или «отключено». Применяется в распределительных щитах жилых, офисных и промышленных объектов, где требуется визуальное подтверждение размыкания цепи. Подходит для систем освещения, нагревательных устройств, маломощных двигателей и других нагрузок до 20 А.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В
• Количество полюсов: 2
• Тип устройства: выключатель-разъединитель нагрузки (рубильник)
• Способ монтажа: на DIN-рейку (занимает 2 модуля)
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и брызг воды
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 55 мм²
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −25°C до +40°C и повышенной влажности
• Тип рукоятки: тумблер красного цвета
• Конструкция: предназначена для внутренней установки в распределительный шкаф
• Нормативный документ: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 20А ВН-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке — дополнительные крепления не требуются. Клеммы рассчитаны на винтовое подключение медных проводов сечением до 55 мм². Перед подключением убедитесь, что сечение кабеля не превышает указанное значение — это предотвращает перегрев и плохой контакт. Монтаж возможен в любом положении, но рекомендуется устанавливать устройство вертикально для удобства работы с рукояткой.

Безопасность и стандарты

Выключатель-разъединитель 2-полюсный 20А ВН-102 соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к аппаратам защиты и управления. Конструкция предусматривает мостиковые контакты, которые гарантируют полный разрыв цепи без образования дуги между изолирующими поверхностями. Это снижает риск возгорания и повреждения изоляции. Цвет рукоятки — красный — соответствует нормам безопасности: он визуально указывает на функцию отключения. Устройство не имеет индикации состояния, поэтому необходимо проверять положение рукоятки вручную.

Преимущества

• Надёжный разрыв цепи благодаря мостиковым контактам — исключает пробой по изоляции
• Усиленная рукоятка обеспечивает долгий срок службы — выдерживает многократные операции включения/отключения
• Простой монтаж на DIN-рейку — экономит время при сборке щита
• Поддержка больших сечений кабелей (до 55 мм²) — позволяет использовать мощные провода без переходников
• Климатическое исполнение УХЛ4 — работает в условиях повышенной влажности и низких температур

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — используйте автоматические выключатели для таких задач
• Защита IP20 не обеспечивает герметичность — нельзя применять во влажных помещениях, на улице или в местах с брызгами воды
• Отсутствие автономной индикации — невозможно определить состояние цепи без визуального контроля рукоятки
• Не имеет встроенной защиты от перегрузок или коротких замыканий — обязательно сочетать с автоматическим выключателем или предохранителем

Примеры использования

• Отключение питания группы освещения перед заменой светильников
• Изолирование участка сети при ремонте бытового электрооборудования
• Ручное управление питанием теплового насоса или электрокотла
• Функциональный разъединитель в щите управления станком или конвейером

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — 55 мм² максимум. Более толстый провод не войдёт в клемму.
• Затягивайте винты равномерно и с усилием, указанным в инструкции — недостаточно затянутый контакт вызовет нагрев, слишком сильный — повредит резьбу.
• Не используйте этот выключатель вместо автомата. Обязательно устанавливайте защитный автомат перед ВН-102 для предотвращения перегрузок.
• При сборке щита располагайте несколько выключателей-разъединителей рядом — так проще контролировать состояние всех цепей.
• Обозначьте каждый выключатель этикеткой — особенно важно, если в щите много аналогичных устройств.
