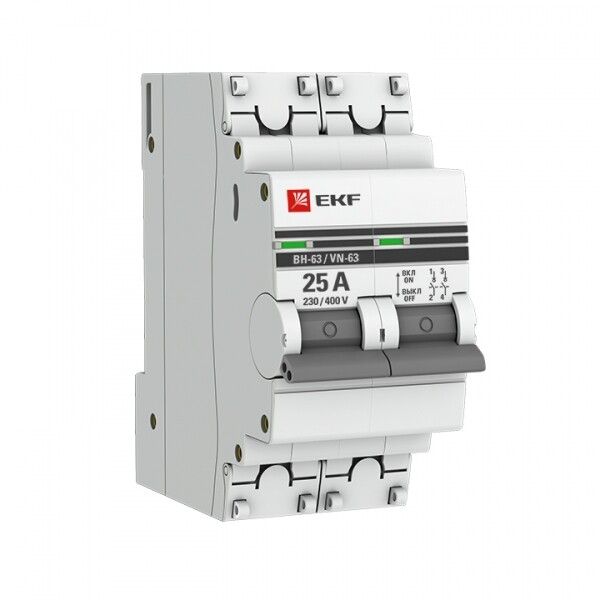

Выключатель нагрузки модульный ВН-63, 2P 25А EKF PROxima | SL63-2-25-pro

Выключатель нагрузки модульный 2P 25А ВН-63 от EKF PROxima предназначен для безопасного ручного отключения и включения электрических цепей до 25 А в распределительных щитах. Этот выключатель применяется там, где нужна надёжная коммутация без автоматической защиты от перегрузок и КЗ.

Назначение и область применения

Выключатель нагрузки модульный 2P 25А ВН-63 используется для ручного управления питанием оборудования в условиях, когда не требуется автоматическая защита. Он не заменяет автоматический выключатель — его задача — обеспечить удобное и видимое отключение цепи для обслуживания, ремонта или аварийной остановки.

• Подходит для управления двигателями, нагревателями, освещением и другим оборудованием с рабочим током до 25 А.
• Часто устанавливается перед частотными преобразователями, УЗИП, тепловыми реле или группой автоматических выключателей.
• Применяется на промышленных объектах, в цехах, на конвейерах, в системах вентиляции и насосных станциях.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В переменного тока (AC) — рассчитан на трёхфазную сеть 380–400 В.
• Количество полюсов: 2 — отключает два фазных провода одновременно; не предназначен для работы с нулём.
• Отключающая способность при КЗ: 2 кА — способен выдерживать кратковременный ток короткого замыкания до 2000 А, но не защищает от него.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Способ монтажа: на DIN-рейку шириной 35 мм — совместим со всеми стандартными шкафами.
• Количество модулей DIN: 2 — занимает две стандартные ячейки (17,5 мм каждая).
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные жилы большого сечения.
• Тип подключения: винтовые зажимы — требуют правильного затягивания отверткой.
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) — соответствует международным требованиям к выключателям нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный 2P 25А ВН-63 легко устанавливается на DIN-рейку в любом распределительном щите. Его форма и крепления полностью совместимы с другими устройствами серии EKF PROxima и аналогичными изделиями других производителей.

• Для монтажа используйте стандартную отвёртку — затягивайте винты равномерно, чтобы не деформировать контактные площадки.
• Проверьте глубину установки: корпус выступает на 50 мм — убедитесь, что в щите достаточно места.
• Не подключайте ноль через этот выключатель — он предназначен только для фазных проводов.
• При использовании в паре с автоматическим выключателем — располагайте выключатель нагрузки ближе к входу питания, автомат — после него.

Безопасность и стандарты

Выключатель нагрузки модульный 2P 25А ВН-63 сертифицирован по ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008. Корпус изготовлен из самозатухающего материала, предотвращающего распространение пламени. Однако он не имеет функции автоматического отключения при перегрузке или КЗ — эти задачи возложены на другие устройства в цепи.

Преимущества

• Надёжные винтовые зажимы обеспечивают долговечный контакт даже при больших токах.
• Ярко выраженная рычажная ручка даёт четкий визуальный сигнал положения (вкл/выкл).
• Компактный размер (2 модуля) экономит место в щите.
• Совместимость с другими элементами серии EKF PROxima упрощает сборку и замену.
• Устойчив к механическим воздействиям благодаря прочному корпусу из не поддерживающей горение пластмассы.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий — обязательно используйте в сочетании с автоматическими выключателями.
• IP20 не защищает от влаги и пыли — нельзя использовать во влажных помещениях, на улице или в пыльных цехах без дополнительной защиты.
• Не рекомендуется для частых циклов включения/отключения (более 10 раз в час) — это снижает срок службы контактов.
• Не подходит для управления цепями с высокими импульсными токами (например, светодиодные драйверы без плавного запуска).

Примеры использования

• Отключение питания станка перед техобслуживанием.
• Ручное управление насосом в системе водоснабжения.
• Отдельный рубильник для группы светильников в административном помещении.
• Коммутационный элемент перед частотным преобразователем в системе вентиляции.

Практические советы

• Выбирая выключатель нагрузки модульный 2P 25А ВН-63, проверьте, что ваша нагрузка не превышает 25 А — лучше иметь запас 10–20 %.
• При подключении кабеля сечением 25 мм² — используйте наконечники (штыревые или трубчатые) для лучшего контакта.
• Не закручивайте винты слишком сильно — можно повредить резьбу или раздавить жилу.
• Если в щите мало места — учтите, что выключатель выступает на 50 мм назад; возможно, потребуется углублённый шкаф.
• Для быстрого определения состояния — выбирайте модели с визуальным индикатором положения: у этого выключателя он есть — рычаг явно показывает “ON/OFF”.
