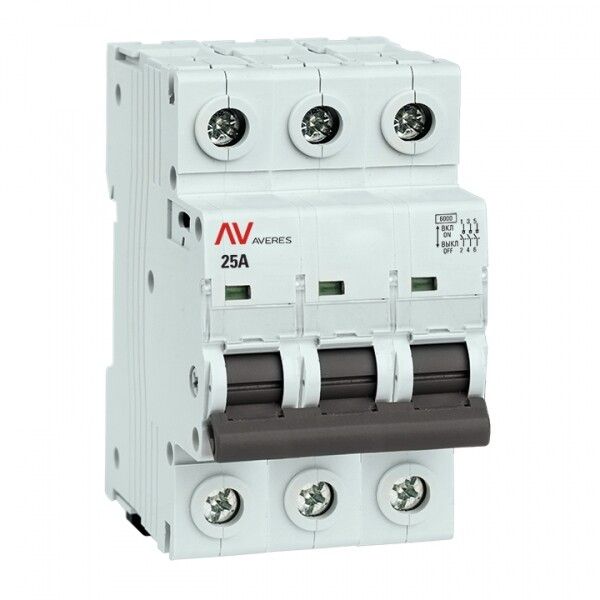

Выключатель нагрузки AVN 3P 25A AVERES | avn-3-25-av EKF

Выключатель нагрузки 3-полюсный 25A AVN от EKF (артикул avn-3-25-av) - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления нагрузками до 25 А, особенно когда требуется надёжное отключение без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки 3-полюсный 25A AVN предназначен для ручного включения и отключения электрических цепей переменного тока. Он используется там, где нужна частая оперативная коммутация, но не требуется автоматическое отключение при перегрузках или коротких замыканиях - эти функции обеспечивают другие устройства, например, автоматы или предохранители.

Подходит для управления активными и индуктивными нагрузками: электродвигателями, нагревательными элементами, осветительными установками. Часто устанавливается на панелях управления станков, конвейеров, систем вентиляции и насосов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В AC - работает в сетях с переменным током до 400 В между фазами;
• Количество полюсов: 3 - размыкает все три фазы одновременно, обеспечивает полную изоляцию цепи;
• Отключающая способность при КЗ: 6 кА - способен выдерживать кратковременный ток короткого замыкания до 6000 А без разрушения, но не отключает его автоматически;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не защищён от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандарт 18 мм на модуль);
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства внутри шита;
• Контакты: один нормально разомкнутый контакт (NO) - позволяет использовать для сигнализации состояния “вкл” через внешнее устройство (например, индикатор);
• Максимальная мощность лампы: 400 Вт - допустимо подключать светильники до этой мощности, хотя основное применение - не освещение;
• Тип включения: OFF - рычаг имеет два положения: “вкл” и “выкл”, без автопозиционирования.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 25A AVN совместим со всеми стандартными DIN-рейками типа TS35. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами: рекомендуется затягивать моментом 0,5–0,7 Нм, чтобы избежать пережима провода или плохого контакта.

Провода: можно подключать медные жилы сечением от 0,5 до 16 мм2. Многожильные провода желательно обжимать наконечниками. Обязательно соблюдать цветовую маркировку фаз (L1, L2, L3) и ноль/земля - выключатель не коммутирует N и PE.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 25A AVN соответствует требованиям ГОСТ Р 50030.3-2012, что эквивалентно международному стандарту IEC 60947-3. Это гарантирует соответствие безопасности, долговечности и испытаниям на коммутационную стойкость. Применяется в соответствии с правилами ПУЭ для ручной коммутации в распределительных устройствах.

Преимущества

• Чёткая визуальная индикация положения рычага - легко определить, включен ли прибор;
• Механизм с быстрым размыканием - снижает риск возникновения дуги при отключении;
• Интегрированный контакт NO - позволяет подключить индикатор или сигнал включения без дополнительных реле;
• Компактные габариты - экономит место в щите благодаря компактной конструкции;
• Надёжность от бренда EKF - серия Averes проверена в условиях промышленного использования.

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при перегрузке или КЗ, обязательно нужна внешняя защита;
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью;
• Не рассчитан на частые включения/отключения более 1000 раз в час - длительная работа в режиме “частого включения” снизит срок службы;
• Не подходит для управления емкостными нагрузками (конденсаторы) - возможны импульсы тока при включении;
• Нельзя использовать как главный рубильщик в системах без других средств защиты - только как вспомогательный коммутационный элемент.

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения - после автомата защиты;
• Ручное отключение нагревательного элемента в термокамере перед обслуживанием;
• Коммутация осветительной группы на 400 Вт в производственном помещении - с использованием сигнального контакта для контроля;
• Локальный выключатель на панели станка для быстрого отключения питания при аварии.

Практические советы

• Выбирая выключатель нагрузки 3-полюсный 25A AVN, убедитесь, что ваша нагрузка не превышает 25 А и 400 В - превышение сокращает срок службы;
• При монтаже в щитке оставьте минимум 50 мм глубины и 10 мм зазора сверху и сбоку для теплоотвода и доступа;
• Если планируете использовать контакт NO для индикации - подключите его к индикатору 24 В DC или 230 В AC с учётом допустимой мощности (до 400 Вт);
• Не используйте этот выключатель вместо автоматического выключателя - он не защищает от перегрузок!
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать перегрев.
