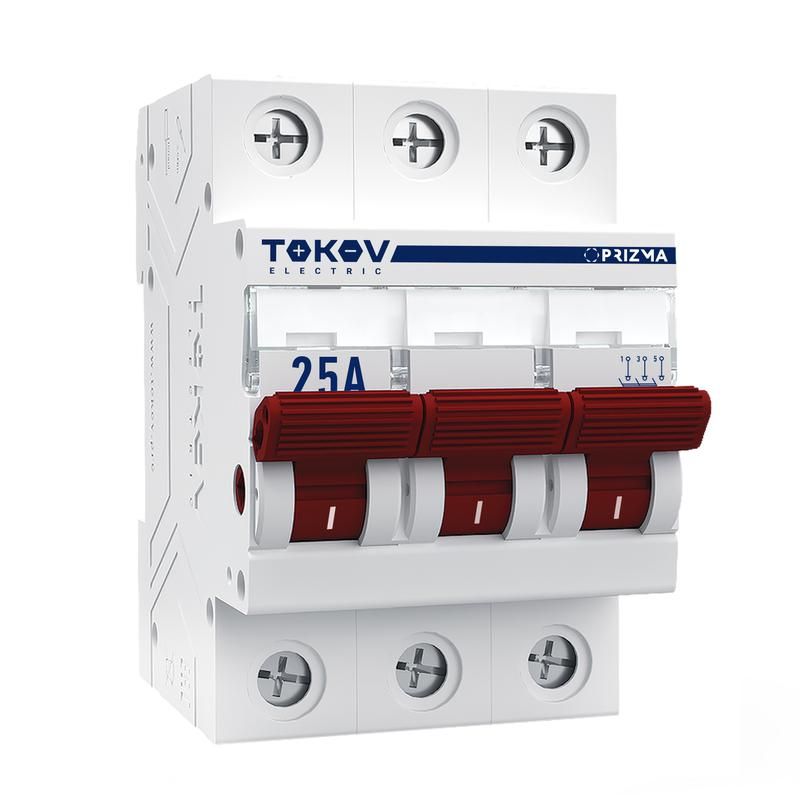

Выключатель нагрузки модульный 3п 25А PRIZMA TOKOV Electric TKE-PZ60-MDSI-3-25

Выключатель нагрузки модульный 3-полюсный 25 А от TOKOV ELECTRIC (артикул tke-pz60-mdsi-3-25) предназначен для безопасного отключения и разъединения электрической цепи под нагрузкой в распределительных щитах. Он сочетает функции выключателя и разъединителя, что делает его удобным решением для частых операций ввода/вывода питания.

Назначение и область применения

Этот выключатель используется для ручного отключения трёхфазной сети под нагрузкой до 25 А. Подходит для защиты и управления оборудованием, где требуется физическое разъединение цепи - например, на входе в станки, насосы, конвейеры, системы вентиляции. Отличается от автоматических выключателей тем, что не обеспечивает защиту от перегрузок или КЗ - его задача - надёжно разрывать цепь при необходимости обслуживания или аварийного отключения.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Количество полюсов: 3 - управление всеми тремя фазами одновременно
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазных сетей 380–400 В
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Монтажная ширина: 3 модуля (54 мм) - занимает три стандартных места в DIN-рейке
• Глубина установки: 50 мм - требует минимум 50 мм свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство как управляющее, соответствует нормам безопасности

Совместимость и монтаж

Выключатель нагрузки модульный 3-полюсный 25 А монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания задней части корпуса на рейку. Для подключения используются зажимы на верхних и нижних клеммах - провода сечением до 16 мм2. Обязательно соблюдать порядок подключения: питание сверху, нагрузка снизу. Глубина 50 мм требует проверить наличие достаточного пространства внутри щита - особенно при использовании плотной компоновки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Наличие красного рычага и четко выраженной позиции “ON/OFF” снижает риск ошибочного действия. Выключатель не имеет встроенной защиты от перегрузок - для этого необходимо использовать совместно с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая механическая фиксация положений “вкл./выкл.” - исключает случайное переключение
• Визуальный контроль состояния цепи через положение рычага
• Высокая отключающая способность (6 кА) позволяет применять в местах с высокой возможностью КЗ
• Стандартная ширина 3 модуля - легко интегрируется в типовые щиты

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно использование в паре с автоматом
• Не рекомендуется для частого включения/отключения при токе выше 25 А - это сокращает срок службы контактов
• Не работает в цепях постоянного тока - только переменный ток AC
• Требует минимальной глубины 50 мм - не подходит для узких или уже заполненных щитов

Примеры использования

• Главный выключатель перед группой станков в цехе
• Разъединитель на входе в распределительный щит оборудования
• Отключение питания насосной группы для планового техобслуживания
• Изолирующий элемент в системе управления HVAC

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша система имеет защиту от КЗ - он сам её не предоставляет
• При монтаже используйте изолированные инструменты и отключите питание - даже при выключенном состоянии есть опасность прикоснуться к клеммам
• Проверьте посадочные размеры: ширина 54 мм, глубина 50 мм - не забудьте про зазоры для проводов и других устройств рядом
• Красный рычаг - сигнал для персонала: это точка ручного отключения, не трогать без необходимости
• Для многократного использования в условиях повышенной влажности или пыли - рассмотрите дополнительную герметизацию щита, так как сам выключатель не имеет IP-защиты
