Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 25А | MNV15-3-025 GENERICA IEK

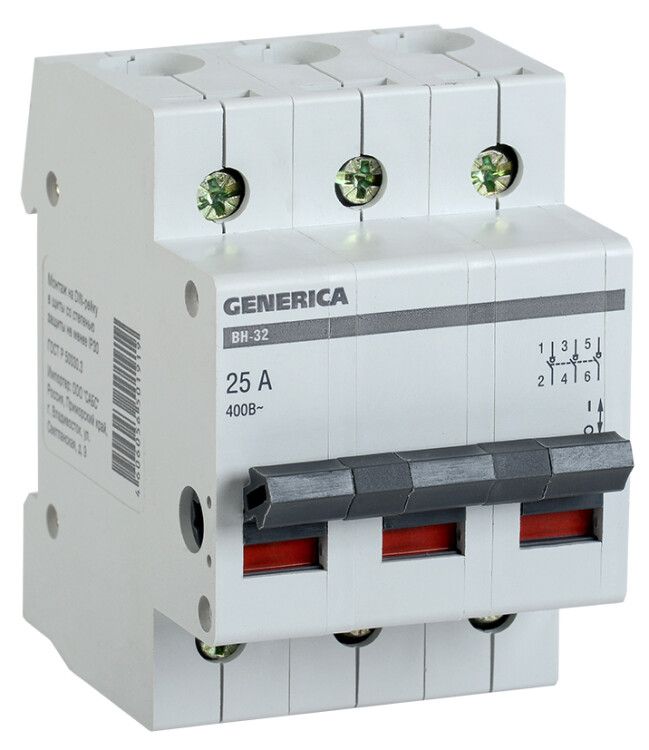

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 25А — устройство для безопасного включения, отключения и разъединения трёхфазной цепи с током до 25 А. Произведённый компанией GENERICA и входящий в серию ВН-32, он предназначен для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 25А используется для ручного управления трёхфазными цепями: включение и отключение нагрузки в штатном режиме, а также физическое разъединение цепи для обслуживания или ремонта. Он не рассчитан на автоматическое отключение при КЗ — для этого требуются автоматы. Применяется в качестве основного рубильника перед группой автоматических выключателей, на вводе оборудования, в системах управления станками, насосами, вентиляцией и других трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение: 400 В переменного тока (AC) — работает в сетях 380–400 В, частотой 50 Гц;
• Количество полюсов: 3 — размыкает все три фазы одновременно;
• Модульная ширина: 3 М — занимает 3 модуля на DIN-рейке (54 мм);
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Материал корпуса: пластик — устойчив к механическим воздействиям, не проводит ток;
• Цвет: серый — соответствует стандартному цвету промышленного электрооборудования;
• Срок службы: 15 лет — при соблюдении условий эксплуатации и без частых операций включения/отключения под нагрузкой;
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности, но не в открытых помещениях;
• Тип рукоятки: рычаг перекидной — обеспечивает чёткую визуальную индикацию положения “вкл/выкл”;
• Количество нормально разомкнутых контактов: 3 — каждый полюс имеет один контакт, размыкающий цепь при отключении.

Совместимость и монтаж

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 25А монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейку и затянуть крепёжные винты, если предусмотрено конструкцией. Подключение проводов осуществляется через зажимы сверху и снизу — рекомендуется использовать жилы сечением до 16 мм². Обязательно отключите питание перед работой. Нельзя использовать в щитах с доступом посторонних лиц из-за низкой степени защиты IP20.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Отличается высокой надёжностью механических контактов, но не имеет встроенной защиты от перегрузок или коротких замыканий. Поэтому всегда применяйте его совместно с автоматическими выключателями. Работа под нагрузкой возможна, но частые включения/отключения при полной мощности снижают срок службы.

Преимущества

• Чёткая визуальная индикация состояния благодаря перекидному рычагу — легко определить, включен ли прибор;
• Компактная форма (3 модуля) экономит место в щитке;
• Надёжное механическое соединение контактов — минимум искрения и нагрева;
• Поддерживает длительную эксплуатацию — 15 лет при правильном использовании;
• Совместим с продукцией IEK и GENERICA — можно заменить аналогичным изделием из этой же серии.

Ограничения применения

• Не предназначена для автоматического отключения при КЗ — обязательно используйте с предохранителем или автоматическим выключателем;
• IP20 не позволяет применять в сырых, пыльных или наружных условиях;
• Не рекомендуется для частого ручного включения/отключения под полной нагрузкой — это ускоряет износ контактов;
• Не подходит для цепей постоянного тока — только переменный ток 50 Гц;
• Не имеет возможности дистанционного управления — исключительно ручное управление.

Примеры использования

• Главный рубильник перед группой автоматов на вводе в цеховой щит;
• Отключение питания трёхфазного двигателя насоса перед техобслуживанием;
• Разъединение конвейера или компрессора для планового ремонта;
• Электрошкафы на производстве, где требуется физическая изоляция цепи.

Практические советы

• Выбирайте этот выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 25А только как элемент разъединения — никогда не заменяйте им автоматический выключатель;
• Проверьте посадочный диаметр кабеля — зажимы рассчитаны на максимум 16 мм², более толстые жилы не войдут;
• При сборке щита оставляйте свободное пространство вокруг устройства — даже при IP20 нужен хороший теплоотвод;
• Обозначьте его ярлыком: “РАЗЪЕДИНИТЕЛЬ”, чтобы избежать случайного включения во время работы;
• Если вам нужна защита от КЗ — выбирайте модель с автоматом в одном корпусе, например, ВН-32 с встроенным АВ.
