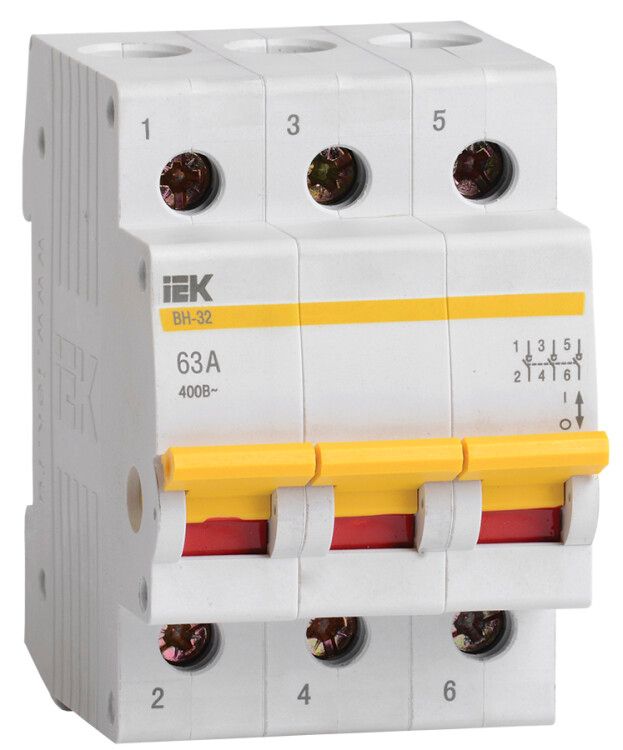

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 63А | MNV10-3-063 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 63А от IEK - устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-3-063 предназначен для установки на DIN-рейку и подходит для промышленных и коммерческих объектов с нагрузкой до 63 А.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 63А используется для ручного управления электрической цепью: включения, отключения и изоляции участка сети. Он обеспечивает разъединение цепи при обслуживании, ремонте или аварии, но не рассчитан на автоматическое отключение при КЗ - для этого требуются автоматы. Применяется в силовых щитах, на входе оборудования, в системах управления станками, конвейерами, насосными группами и других устройствах с высокими токами.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток этой величины без перегрева
• Количество полюсов: 3 - управление трёхфазной сетью 380/400 В
• Номинальное напряжение: 400 В AC - работает в бытовых и промышленных сетях с переменным током
• Способ монтажа: на DIN-рейку 35 мм - совместим с большинством стандартных щитов
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение рукоятки: тумблер - удобный рычаг для ручного переключения
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +50 C
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на выключатели нагрузки

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 63А легко монтируется на стандартную DIN-рейку благодаря защёлке с двойным фиксированным положением - устройство плотно фиксируется и не выпадает даже при вибрациях. Подключение кабелей осуществляется через зажимы с насечками, которые повышают надёжность контакта и снижают нагрев. Для правильного монтажа используйте инструмент с регулируемым моментом затяжки - перетягивать винты нельзя, чтобы не повредить пластиковые корпуса. Убедитесь, что сечение кабеля не превышает 35 мм2 - иначе возможен плохой контакт и перегрев.

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 63А соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует его безопасность при работе в промышленных условиях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому устройство устанавливается только внутри закрытых щитов. Не применяйте его вне помещений или во влажных средах без дополнительной защиты.

Преимущества

• Широкая рукоятка-тумблер - обеспечивает комфортное и точное переключение даже в перчатках
• Насечки на зажимах - снижают переходное сопротивление, уменьшают нагрев и усиливают механическую прочность соединения
• Двойная фиксация на DIN-рейке - исключает самопроизвольное выпадение при вибрациях
• Работа в широком диапазоне температур - от –40 C до +50 C - подходит для холодных складов и жарких цехов
• Серый цвет корпуса - стандартизирован для промышленных решений, легко сочетается с другими компонентами IEK KARAT

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при КЗ или перегрузке; требуется обязательная защита с помощью автоматических выключателей или предохранителей
• IP20 - запрещено использование в открытых, влажных или пыльных местах без герметичного кожуха
• Не предназначена для частого включения/выключения - рекомендуется не более 10–15 операций в час; для частых циклов нужен контактор
• Подходит только для переменного тока - не работает в постоянном токе (DC)

Примеры использования

• Главный рубильник перед группой станков на производстве
• Разъединитель на входе в щит освещения торгового центра
• Ручной отключающий элемент перед частотным преобразователем
• Распределительный пункт на складе с конвейерной линией
• Щит управления насосной станцией в системе водоснабжения

Практические советы

• Выбирая выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 63А, проверьте соответствие номинала вашей нагрузке - лучше брать с запасом 10–20%
• При подключении многожильных кабелей используйте наконечники - они предотвращают деформацию жил и обеспечивают лучший контакт
• Не устанавливайте рядом с источниками тепла - перегрев сокращает срок службы
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых включениях
• Для комплексных решений совмещайте с автоматическими выключателями серии IEK KARAT - все компоненты имеют одинаковый стиль и совместимы по габаритам
