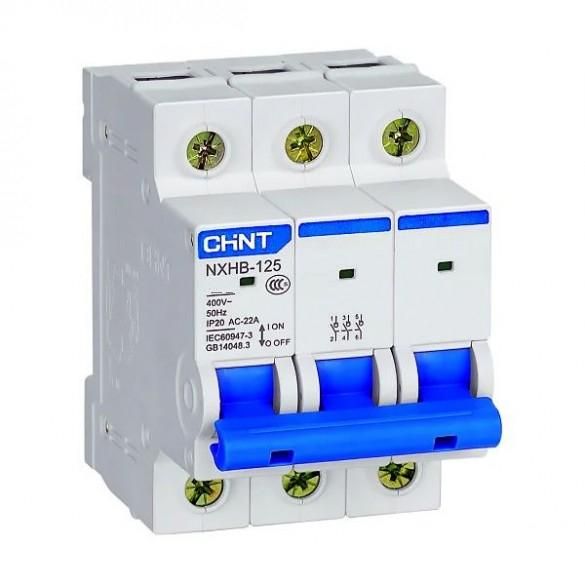

Выключатель нагрузки NXHB-125 3P 63A(R) | 193183 CHINT

Выключатель нагрузки 3-полюсный 63А NXHB-125 (R) - устройство для безопасного включения и отключения электроприёмников в трёхфазных сетях до 400 В. Применяется в распределительных щитах промышленных и коммерческих объектов как вводной аппарат, обеспечивает механическую изоляцию цепи при обслуживании. Бренд CHINT, артикул 193183.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) предназначен для ручного включения и отключения трёхфазных нагрузок до 63 А при нормальных условиях работы. Он не рассчитан на автоматическое отключение при перегрузках или КЗ - для этого требуются автоматы или предохранители. Устройство используется как разъединитель: гарантирует физическую изоляцию цепи при ремонте, замене оборудования или проверке. Подходит для установки в конце линии - например, перед станком, насосом, конвейером или группой освещения. Часто применяется в распределительных щитах промышленных предприятий, торговых центров, складских комплексов и объектов ЖКХ.

Технические характеристики

• Номинальный ток: 63 А (при AC-3, 400 В) - максимальный постоянный ток, который можно безопасно коммутировать;
• Номинальная мощность: 25 кВт - эквивалентная нагрузка при 400 В и коэффициенте мощности ~0.8;
• Число полюсов: 3 - все три фазы отключаются одновременно;
• Тип управления: рычаг - удобен для ручного оперирования, имеет четкую визуальную индикацию положения “ВКЛ” / “ОТКЛ”;
• Присоединение проводов: винтовые зажимы - совместим с медными кабелями сечением до 25 мм2;
• Корпус: пластиковый - устойчив к воздействию окружающей среды внутри щита;
• Степень защиты IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для промышленных щитов;
• Ширина одного полюса: 18 мм - позволяет компактно разместить три полюса в щите (общая ширина 54 мм);
• Механический ресурс: 8500 циклов включения/отключения - срок службы при частом использовании;
• Электрический ресурс: 1500 циклов - количество надёжных коммутаций под нагрузкой.

Совместимость и монтаж

Выключатель NXHB-125 (R) совместим с любыми стандартными DIN-рейками 35 мм. Для подключения используйте кабель с медными жилами, зачищенными на 8–10 мм. Максимальное сечение - 25 мм2. Нельзя использовать многожильные провода без наконечников; рекомендуется применять клеммы типа FORK или PIN для лучшего контакта. Устанавливается в распределительном щите рядом с автоматическими выключателями или предохранителями, которые обеспечивают защиту от перегрузок и коротких замыканий. Не монтируйте в местах с высокой влажностью, температурой выше +40 C или прямым попаданием воды - IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 и GB/T 14048.3. Категория применения AC22A - для коммутации двигателей с частыми пусками. Серия NXHB-125 прошла испытания на термическую и электромагнитную стойкость. Отличительная черта - наличие видимого разрыва при отключении, что соответствует правилам безопасности при работах на оборудовании. Обеспечивает класс изоляции II - двойная или усиленная изоляция без необходимости заземления корпуса.

Преимущества

• Надёжное механическое отключение - физический разрыв всех трёх фаз, исключающий случайное включение;
• Простота эксплуатации - рычаг легко перемещается даже в перчатках;
• Компактность - занимает всего 54 мм по ширине, экономит место в щите;
• Совместимость с другими изделиями серии NXHB-125 - можно собирать модульные решения с разным количеством полюсов;
• Долгий срок службы - 8500 механических циклов снижают необходимость замены.

Ограничения применения

• Не является защитным аппаратом - нельзя использовать вместо автомата или предохранителя;
• Не допускается работа при токе выше 63 А - возможен перегрев и повреждение контактов;
• IP20 не защищает от влаги - запрещено монтаж вне закрытых щитов или в сырых помещениях;
• Не подходит для частых включений под большой ток (более 1500 циклов под нагрузкой) - для таких задач нужны контакторы;
• Не работает при напряжении выше 415 В - максимальное рабочее напряжение указано в спецификации серии.

Примеры использования

• Вводной выключатель для щита питания станка с асинхронным двигателем 22 кВт;
• Отключающее устройство перед группой светильников в торговом зале;
• Разъединитель для автономного контура конвейера на складе;
• Аппарат для отключения системы вентиляции перед плановым техобслуживанием.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном выключателе входящие кабели могут быть под напряжением;
• При подключении затягивайте винты равномерно, не переусердствуйте - это повредит контактную группу;
• Если планируете часто включать/отключать устройство, убедитесь, что нагрузка не превышает 63 А - иначе снизится ресурс;
• Выбирая аналог, обращайте внимание на ширину полюса: 18 мм - стандарт для CHINT, другие бренды могут отличаться;
• Для систем с высокой частотой коммутаций (например, пускатели) лучше использовать контакторы, а этот выключатель оставить только для ручного отключения.
