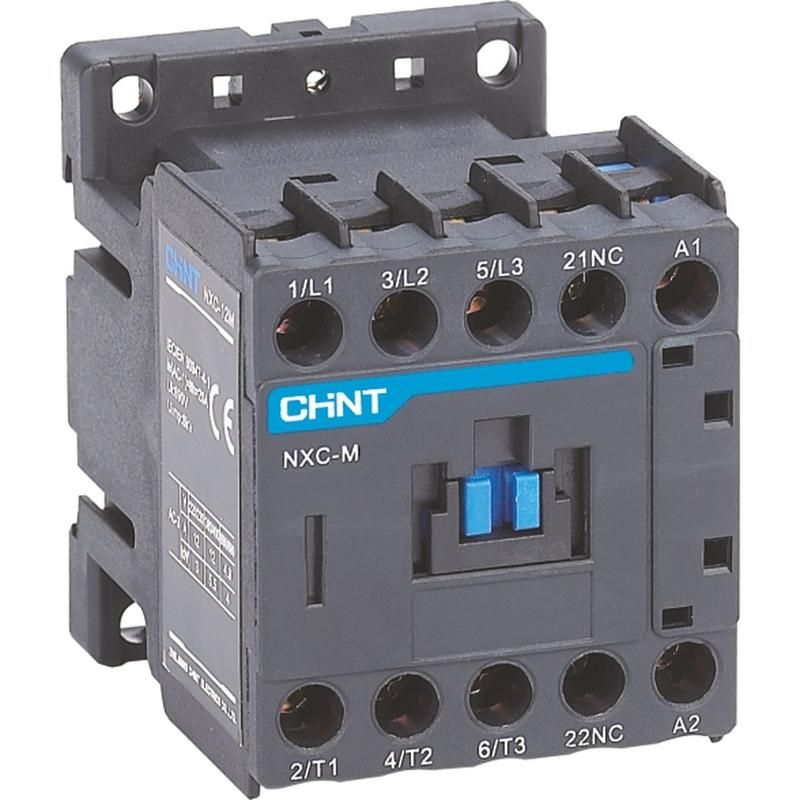

Контактор NXC-12M10 12А кат. 220В AC 1НО AC-3 (R) CHINT 836580

Контактор CHINT NXC-12M10 - это надёжное устройство для управления двигателями переменного тока с номинальным током до 12 А. Он предназначен для частых включений и выключений, особенно в системах автоматизации, где важна долговечность и точность работы. Артикул 836580 относится к серии NXC, известной компактностью и устойчивостью к механическим нагрузкам.

Назначение и область применения

Контактор CHINT NXC-12M10 используется для дистанционного включения и отключения силовых цепей переменного тока. Главная задача - управление трёхфазными асинхронными двигателями мощностью до 5,5 кВт. Подходит для оборудования, требующего частых пусков: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 12 А (при классе коммутации AC-3)
• Напряжение питания катушки: 220 В AC
• Номинальная мощность: 5,5 кВт (для двигателей 380 В)
• Главные контакты: 3 нормально открытых (3NO)
• Вспомогательные контакты: 1 нормально открытый (1NO)
• Тип изделия: электромагнитный контактор

Класс AC-3 означает, что контактор рассчитан на управление асинхронными двигателями - он выдерживает высокие пусковые токи, возникающие при старте мотора.

Совместимость и монтаж

Контактор NXC-12M10 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 4 мм2. Для подачи напряжения на катушку используйте два провода - фаза и ноль. Наличие одного вспомогательного контакта позволяет реализовать функцию самоблокировки в схемах управления. Убедитесь, что посадочные размеры совпадают с другими контактами серии NXC - они взаимозаменяемы внутри серии.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Конструкция обеспечивает безопасную работу при температуре от -5 C до +40 C. Максимальная относительная влажность - 90 % при 25 C. Применяются материалы, устойчивые к горению и старению.

Преимущества

• Компактный корпус - экономит место в щите
• Высокая механическая износостойкость - до 10 млн операций
• Чёткий звуковой и визуальный сигнал переключения
• Стабильная работа при колебаниях напряжения +-10 % от 220 В
• Легко интегрируется с тепловыми реле серии JRS

Ограничения применения

• Не предназначена для постоянного тока - использование на DC повредит контакты
• Максимальная рабочая температура +40 C; при более высоких значениях требуется снижение нагрузки
• Не рекомендуется для частых включений при токе выше 12 А - возможен свариваемый контакт
• Вспомогательный контакт 1NO не подходит для передачи значительной мощности - только для сигнализации и управления

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляцией в промышленном помещении через PLC
• Электромагнитный пускатель с тепловым реле JRS для двигателя 4 кВт
• Работа с кнопочной станцией: «Пуск» - замыкает контактор, «Стоп» - размыкает цепь катушки

Практические советы

• Проверьте соответствие напряжения катушки - 220 В AC. Подключение на 380 В вызовет выход из строя.
• При установке в щит с высокой температурой - учитывайте необходимость принудительного охлаждения или снижения нагрузки.
• Для увеличения срока службы - регулярно проверяйте состояние контактов и чистоту поверхности.
• Если нужен второй вспомогательный контакт - выбирайте модификацию с 1NO+1NC (например, NXC-12M11).
• Артикул 836580 - это именно модель с катушкой 220 В. Не путайте с версией на 380 В или 24 В.
