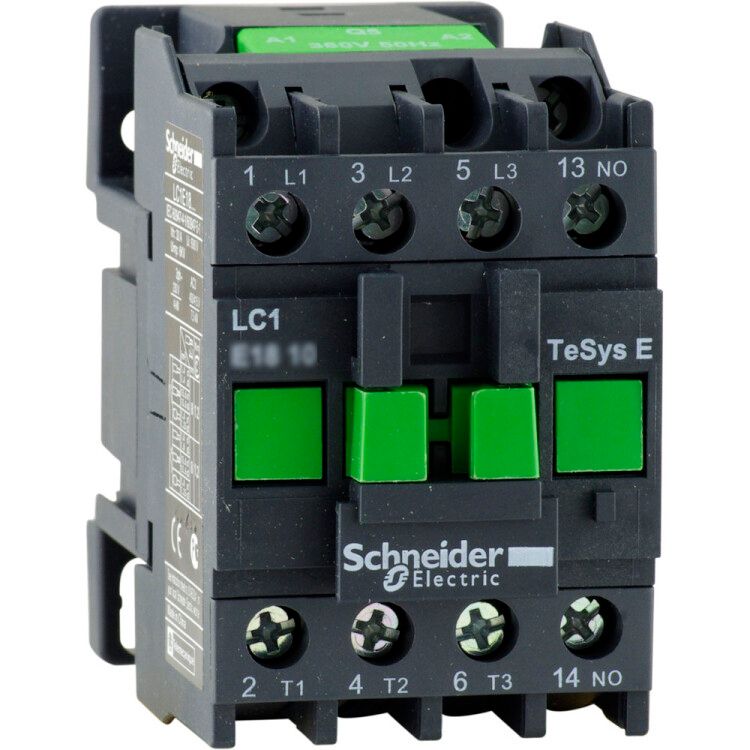

Контактор TeSys E EasyPact TVS 12А 220В AC3 1НО Schneider Electric LC1E1210M5

Контактор 3-полюсный 12А 1НО 400В AC3 220В 50Гц от Schneider Electric (артикул lc1e1210m5) предназначен для частого включения и отключения трёхфазных электродвигателей в промышленных системах автоматизации. Он сочетает надёжную коммутацию, компактные габариты и совместимость со стандартной DIN-рейкой.

Назначение и область применения

Контактор 3-полюсный 12А 1НО 400В AC3 220В 50Гц используется для удалённого управления трёхфазными электродвигателями мощностью до 5,5 кВт. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках. Подходит для циклических операций - запуск/остановка двигателя десятки тысяч раз в течение срока службы. Управление осуществляется через слаботочную цепь 220 В переменного тока, что позволяет использовать кнопочные посты, термореле, таймеры и другие устройства автоматики.

Технические характеристики

• Номинальный ток: 12 А (при классе нагрузки AC3 - управление электродвигателями); 25 А (для резистивной нагрузки AC1)
• Число силовых полюсов: 3 - все контакты замыкают фазы A, B, C одновременно
• Напряжение катушки управления: 220 В переменного тока, 50 Гц
• Номинальное рабочее напряжение: 400 В (до 690 В по стандарту)
• Количество вспомогательных контактов: 1 нормально открытый (НО), НЗ-контактов нет
• Мощность контролируемого двигателя: до 5,5 кВт
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 4 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью
• Габариты: 74×45×80 мм
• Монтаж: на DIN-рейку типа TS35 или на монтажную плату
• Соответствие стандартам: IEC 60947-4-1, IEC 60947-5-1

Совместимость и монтаж

Контактор 3-полюсный 12А 1НО 400В AC3 220В 50Гц легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа на плату предусмотрены крепёжные отверстия. Подключение силовых проводов - винтовое, с моментом затяжки, соответствующим сечению до 4 мм2. Не допускается использование многожильных проводов без наконечников. Катушка управления подключается к двум клеммам A1 и A2 - важно соблюдать полярность, хотя переменный ток не требует строгой ориентации. Совместим с контактными модулями и дополнительными блоками от серии Easypact TVS, в том числе с механическими блокировками и индикацией состояния.

Безопасность и стандарты

Контактор lc1e1210m5 сертифицирован по международным стандартам IEC 60947-4-1 (для силовой части) и IEC 60947-5-1 (для управляющих цепей). Обеспечивает безопасную изоляцию между управляющей и силовой цепями. Конструкция исключает самопроизвольное включение после аварийного отключения. Соответствует требованиям безопасности для промышленного оборудования в условиях UHL4 - умеренного климата с возможной конденсацией влаги.

Преимущества

• Высокая долговечность: рассчитан на более чем 1 млн циклов включения/отключения при нагрузке AC3
• Энергоэффективность: катушка управления потребляет минимальный ток благодаря оптимизированной конструкции
• Компактность: занимает мало места на DIN-рейке, удобен для плотной сборки шкафов
• Простота обслуживания: доступ к клеммам без демонтажа, возможность быстрой замены
• Совместимость с экосистемой Schneider Electric: легко интегрируется с реле времени, тепловыми реле, ПЛК и другими устройствами серии Easypact TVS

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, влажности или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не подходит для реверсивных схем - отсутствуют блокировки и дополнительные контакты для переключения направления вращения
• Нельзя применять с постоянным током - катушка рассчитана только на 220 В переменного тока 50 Гц
• Максимальное сечение кабеля - 4 мм2; большие жилы требуют переходника или наконечника
• Не рекомендован для установки вне закрытых щитов - риск повреждения от внешних воздействий

Примеры использования

• Автоматический запуск насоса воды по сигналу от поплавкового выключателя
• Управление вентилятором охлаждения в технологическом оборудовании
• Циклическая работа конвейера с задержкой по таймеру
• Подключение электродвигателя компрессора через кнопочную станцию
• Схема “пуск-стоп” в маломощном станке с ЧПУ

Практические советы

• При монтаже на DIN-рейку проверьте, чтобы контактор плотно защёлкнулся - слышен характерный щелчок
• Для кабелей сечением 2,5–4 мм2 используйте наконечники типа “штыревые”, чтобы избежать плохого контакта
• Не забудьте подключить предохранители перед контактором - он не имеет встроенной защиты от перегрузки
• Если требуется реверс, выбирайте другой модель - например, два контактора с блокировкой или специальный реверсивный контактор
• Проверяйте соответствие напряжения катушки - 220 В +-10%. Отклонение выше 15% снижает срок службы катушки
• При использовании в холодных помещениях (ближе к −25C) убедитесь, что контактор был включен хотя бы один раз до начала эксплуатации - это предотвращает намагничивание якоря
