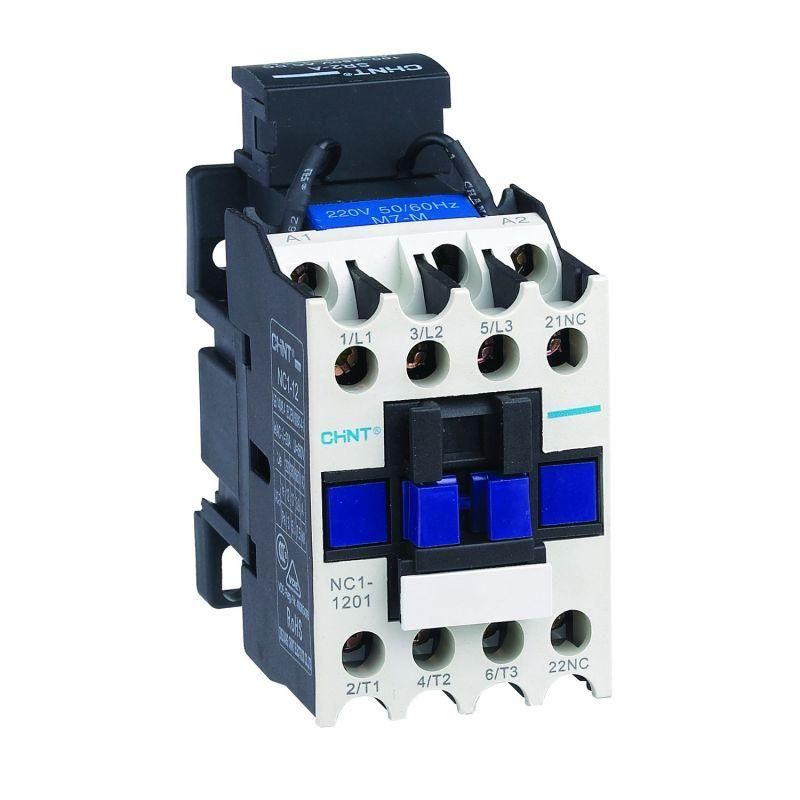

Контактор NC1-1201 12А 230В/АС3 1НЗ 50Гц (R) | 221128 CHINT

Контактор NC1-1201 от CHINT - это надёжное устройство для автоматического включения и отключения электродвигателей и другого промышленного оборудования с нагрузкой до 12 А. Артикул 221128 предназначен для работы в сетях переменного тока 230 В, 50 Гц, с одним дополнительным нормально разомкнутым контактом.

Назначение и область применения

Контактор NC1-1201 используется для частого включения и отключения электрических цепей, особенно там, где требуется управление двигателями или нагревательными элементами. Подходит для станков, насосов, компрессоров, конвейеров и других промышленных установок. Может работать как самостоятельное устройство или в составе системы защиты с тепловыми реле - тогда он обеспечивает защиту от перегрузок и коротких замыканий.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 12 А - способен коммутировать электродвигатели мощностью до 5,5 кВт
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания
• Частота: 50 Гц - оптимизирован для европейской и российской сети
• Количество главных контактов: 3 - все три контакта предназначены для коммутации силовой цепи
• Количество НЗ контактов: 1 - один нормально разомкнутый вспомогательный контакт для сигнализации или блокировки
• Номинальная мощность: 5,5 кВт - максимальная мощность двигателя, который можно запускать при 400 В

Совместимость и монтаж

Контактор NC1-1201 монтируется на DIN-рейку 35 мм - стандартная практика в распределительных щитах. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода до 4–6 мм2, управляющая катушка - на 0,5–2,5 мм2. Установка должна выполняться в вертикальном положении +-15°. Обязательно проверьте соответствие напряжения катушки (230 В) и частоты (50 Гц) перед подключением - неверное питание вызовет отказ или повреждение устройства.

Безопасность и стандарты

Контактор NC1 соответствует международным стандартам IEC/EN 60947-4-1. Конструкция выполнена из самозатухающих материалов, что снижает риск распространения пламени. Все материалы и исполнение обеспечивают безопасную работу в условиях промышленной среды.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/выключения
• Устойчивость к вибрациям и перепадам температур - подходит для жестких условий эксплуатации
• Гибкость модульного расширения - возможно подключение дополнительных блоков: временных реле, реверсивных модулей, блокировочных контактов
• Легко интегрируется в систему “звезда-треугольник” или другие сложные схемы управления

Ограничения применения

• Не предназначен для постоянного тока (DC) - использование на DC приведёт к выходу из строя
• Не работает при напряжении ниже 85 % от номинала (менее 195 В) - возможны «провалы» срабатывания
• Не рекомендуется для частых пусков двигателей выше 5,5 кВт - превышение нагрузки сокращает срок службы контактов
• Не имеет встроенной защиты от перегрузки - обязательно используйте внешнее тепловое реле

Примеры использования

• Управление трёхфазным асинхронным двигателем 4 кВт на конвейере
• Автоматическое включение воздушного компрессора через кнопочную станцию
• Система “звезда-треугольник” для мягкого пуска двигателя 5,5 кВт
• Сигнализация состояния включения через дополнительный НЗ контакт в PLC-систему

Практические советы

• Выбирая контактор NC1-1201, убедитесь, что ваш двигатель не превышает 5,5 кВт при 400 В - иначе контакты будут перегружены
• Используйте термореле серии TH или аналогичное для защиты от перегрузки - это обязательное условие долгой работы
• При монтаже в шкафу оставляйте свободное пространство вокруг контактора - теплоотвод важен при длительной нагрузке
• Если нужен реверс или задержка - выбирайте модель с дополнительными модулями, а не меняйте основной аппарат
• Артикул 221128 - это базовая версия; если нужны другие контакты или напряжения катушки - смотрите всю серию NC1 от CHINT
