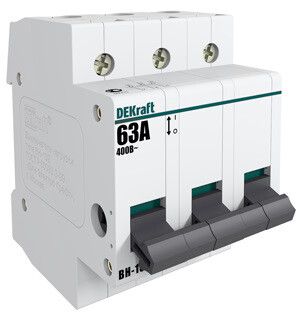

Выключатель нагрузки 3Р 63А ВН-102 | 17011DEK DEKraft APC

Выключатель-разъединитель 3-полюсный 63А ВН-102 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В в распределительных щитах. Этот рубильник сочетает надежность механического разрыва с удобством монтажа на DIN-рейку, что делает его популярным решением для промышленной автоматизации и энергораспределения.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 63А ВН-102 используется для безопасного ручного отключения электрической цепи перед обслуживанием или ремонтом оборудования. Он не предназначен для частых операций в режиме нагрузки, но позволяет надежно изолировать участок сети. Применяется в распределительных щитах промышленных объектов, на станках, конвейерах, насосных станциях и других системах, где требуется физический разрыв цепи.

Технические характеристики

• Номинальное напряжение: 400 В — подходит для трёхфазных сетей 380–400 В
• Номинальный ток: 63 А — выдерживает постоянную нагрузку до этого значения
• Количество полюсов: 3 — управление всеми фазами одновременно
• Тип включения/отключения: выключатель-разъединитель нагрузки — размыкает цепь под нагрузкой, но не рассчитан на частые коммутации
• Способ монтажа: DIN-рейка — устанавливается на стандартную рейку шириной 35 мм
• Количество модулей DIN: 3 — занимает три стандартных модуля в щите
• Подключение силовой цепи: винтовое — зажимы для проводов сечением до 55 мм²
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Конструктивное исполнение: для монтажа в распределительном щите — не предназначен для открытой установки
• Управление: поворотная рукоятка — красного цвета, визуально отличима
• Нормативный документ: ГОСТ Р 50030.3-2012 — соответствует требованиям к аппаратам защиты и отключения

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 63А ВН-102 совместим со всеми типами DIN-реек, используемых в промышленных и бытовых щитах. Для монтажа достаточно зафиксировать устройство на рейке и затянуть винтовые зажимы. Максимальное сечение кабеля — 55 мм², что покрывает большинство медных жил до 35 мм² и алюминиевых до 50 мм². Подключение выполняется только при отключенном питании. Установка возможна в любом положении — вертикально, горизонтально или даже перевёрнуто.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 63А ВН-102 соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к аппаратуре отключения. Мостиковые контакты предотвращают пробой дуги через изоляцию, снижая риск возгорания. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги — поэтому устройство нельзя использовать вне закрытых щитов. Красная рукоятка визуально сигнализирует о состоянии устройства: вверх — включено, вниз — отключено.

Преимущества

• Надёжный разрыв цепи благодаря специальным мостиковым контактам — минимизирован риск дугового замыкания
• Усиленная рукоятка — выдерживает более 10 000 циклов включения/отключения
• Монтаж на DIN-рейку — экономит время при сборке щита, не требует дополнительных креплений
• Совместимость с сериями DEKraft — легко интегрируется в комплектацию щитов этой же серии
• Чёткая визуальная индикация состояния — красная рукоятка сразу показывает, включён ли прибор

Ограничения применения

• Не предназначен для частых коммутаций под нагрузкой — не заменяет автоматические выключатели или контакторы
• IP20 — запрещена установка во влажных, пыльных или наружных условиях
• Отсутствие встроенных защит — не имеет тепловой или электромагнитной защиты, требует внешнего автомата
• Нет вспомогательных контактов — невозможно подключить сигналы удалённого контроля состояния
• Не рекомендуется для систем с высокими импульсными перегрузками — например, частотных преобразователей без дополнительной защиты

Примеры использования

• Главный отключающий рубильник в распределительном щите цеха
• Изолирующее устройство перед ремонтными работами на станке
• Разъединитель для питания группы освещения в производственном помещении
• Физическая точка отключения ввода в здание, когда нужен видимый разрыв

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — не превышайте 55 мм², иначе контакт будет греться
• Обязательно отключите питание перед подключением проводов — даже при открытом положении есть опасность прикосновения к токоведущим частям
• Используйте этот выключатель-разъединитель 3-полюсный 63А ВН-102 только в паре с автоматическим выключателем — он не защищает от перегрузок и КЗ
• При сборке щита оставьте свободное место вокруг него — для доступа при обслуживании и вентиляции
• Если планируете многочисленные отключения — рассмотрите вариант с автоматическими выключателями с ручным приводом, так как ВН-102 не рассчитан на ежедневные коммутации
