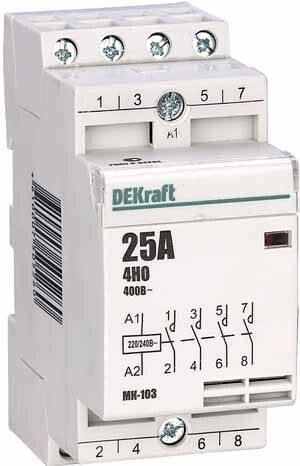

Контактор модульный МК-103 от DEKraft - устройство для дистанционного включения и отключения электрических нагрузок до 25 А в сетях переменного тока. Артикул 18067dek предназначен для монтажа на DIN-рейку и подходит для частых циклов работы, таких как управление насосами, вентиляцией и маломощными автоматическими системами.

Назначение и область применения

Контактор модульный МК-103 используется для удалённого управления небольшими электрическими нагрузками, которые требуют частого включения и отключения. Подходит для задач, где нужна надёжная коммутация без механического износа - например, для управления насосами, вентиляторами, светильниками, нагревательными элементами и другими устройствами с активной нагрузкой до 1,5 кВт.

Применяется в распределительных щитах жилых, офисных и промышленных объектах. Отличается от реле тем, что способен работать с более высокими токами и имеет повышенную долговечность при многократных циклах.

Технические характеристики

• Номинальный рабочий ток: 25 А (переменный ток, класс AC-7a)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 4
• Количество нормально разомкнутых контактов: 4 (все - НО, без замыкающих)
• Номинальная коммутируемая мощность: 1,5 кВт
• Тип питания: Переменный ток (AC)
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: Винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренно влажный климат)
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается одним модулем (18 мм) - занимает мало места в щите. Для подключения силовых проводов используются винтовые зажимы, рассчитанные на кабели до 25 мм2. Обязательно затягивать винты моментом, достаточным для плотного контакта, но без перегрузки - чтобы не повредить изоляцию или контактную группу.

Управление осуществляется через катушку 230 В AC. Для её подключения выделены два вывода, обычно обозначенных как A1 и A2. Подключение к этим точкам выполняется отдельным слаботочным контуром - например, от кнопки, терморегулятора или PLC.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и эксплуатационные параметры модульных аппаратов. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания пыли или воды - поэтому не рекомендуется для установки во влажных помещениях или на улице. Применяется только внутри закрытых щитов.

Преимущества

• Высокая коммутационная износостойкость - подходит для тысяч циклов включения/выключения
• Низкий уровень шума при работе благодаря оптимизированной конструкции сердечника
• Простота монтажа - один модуль, стандартная DIN-рейка, винтовые зажимы
• Не требует настройки или периодического обслуживания
• Поддерживает одновременное управление четырьмя цепями - удобно для комплексных систем

Ограничения применения

• Не предназначена для управления реактивными нагрузками выше 1,5 кВт - возможен пробой контактов
• IP20 не позволяет использовать в условиях повышенной влажности, запылённости или на улице
• Катушка работает только от 230 В AC - нельзя подключать к постоянному току или другому напряжению
• Отсутствие вспомогательных контактов (NO/NC) - нельзя реализовать блокировки или сигнализацию без внешних решений
• Не подходит для частотного управления - только дискретное включение/отключение

Примеры использования

• Управление циркуляционным насосом в системе отопления по сигналу термостата
• Включение группы освещения в помещении через программатор времени
• Автоматическое включение вентилятора при превышении температуры в серверной комнате
• Коммутация нагревательных элементов в сушильных камерах
• Удалённое управление компрессором холодильного оборудования в торговом оборудовании

Практические советы

• Выбирая контактор МК-103, проверьте соответствие нагрузки - максимальный ток 25 А и мощность 1,5 кВт. Не используйте для двигателей с высоким пусковым током без учёта коэффициента запаса.
• При подключении кабелей сечением 25 мм2 убедитесь, что они хорошо зачищены и не имеют оголённых жил вне зажима - риск перегрева.
• Для увеличения срока службы избегайте частых скачков напряжения на катушке - используйте фильтры или стабилизаторы, если питание нестабильно.
• Если требуется контроль состояния контактора - подключите индикацию параллельно катушке (например, светодиод с резистором).
• При сборке щита соблюдайте минимальные зазоры между контактами - даже при IP20 избыточная близость может вызвать дуговое замыкание при перегрузках.
