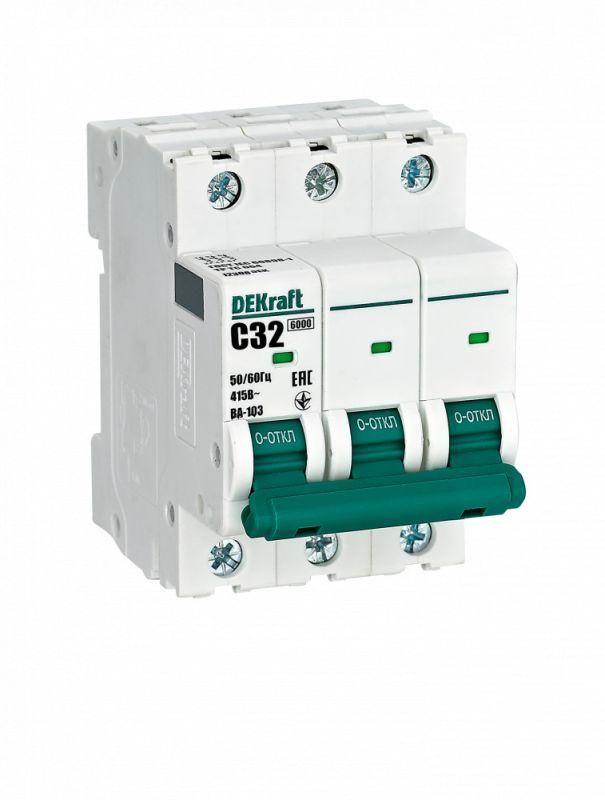

Выключатель автоматический ВА-103 Dekraft 32А 6кА C 3п DEKraft 12308DEK

Автоматический выключатель модульный трехполюсный 32А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых, офисных и промышленных объектов. Этот аппарат сочетает надежную коммутацию, компактность и соответствие стандартам безопасности.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А характеристика C 6кА ВА-103 используется для защиты трёхфазных сетей переменного тока. Подходит для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), а также в групповых щитах на объектах с умеренной нагрузкой: офисах, торговых центрах, производственных участках и бытовых помещениях.

Кривая срабатывания «C» обеспечивает защиту при токах в 5–10 раз выше номинала - идеально для цепей с обычными розетками, освещением и оборудованием без высоких пусковых токов.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазной сети;
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое изолирующие части выдерживают без пробоя;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Род тока: переменный (AC), частотой 50–60 Гц - совместим с сетями России и стран СНГ;
• Характеристика срабатывания: C - тип отключения для стандартных нагрузок без значительных пусковых токов;
• Модульная ширина: 3 М - занимает три модуля на DIN-рейке (54 мм);
• Глубина монтажа: 78,5 мм - требует соответствующего места внутри щита;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем запыления и влажности;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 32А характеристика C 6кА ВА-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется свободное место глубиной не менее 78,5 мм. Подключение выполняется через верхние/нижние клеммы - важно соблюдать полярность фаз. Все три полюса должны быть подключены к соответствующим фазным проводникам. Нулевой и заземляющий провода подсоединяются отдельно к шинам.

Не рекомендуется использовать этот выключатель в цепях с высокими пусковыми токами (например, мощные насосы, компрессоры) - для них лучше подходят модели с кривой D.

Безопасность и стандарты

Автоматический выключатель ВА-103 соответствует требованиям международного стандарта IEC 60947-2. Отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзном КЗ. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление. Устройство имеет механический указатель положения контактов и кнопку тестирования (если предусмотрено моделью).

Преимущества

• Трёхполюсная конструкция обеспечивает полную отсечку всех фаз при аварии - повышает безопасность обслуживания;
• Кривая «C» хорошо балансирует чувствительность и помехоустойчивость - минимизирует ложные срабатывания при нормальных пусках;
• Компактный формат (3 модуля) экономит место в щите;
• Известный бренд DEKraft - гарантированное качество сборки и долгий срок службы;
• Поддерживается сериями ВА-103 NEW - легко найти аналогичные автоматы для расширения системы.

Ограничения применения

• Не предназначена для защиты цепей с высокими импульсными токами - например, двигателей, сварочных аппаратов, больших трансформаторов; для таких задач нужна кривая D;
• Защита IP20 не позволяет применять устройство вне помещений или в сырых средах (бассейны, подвалы без гидроизоляции);
• Не работает в сетях постоянного тока - только переменный ток 50–60 Гц;
• Максимальная отключающая способность 6 кА недостаточна для крупных промышленных объектов с высокой токовой мощностью - там нужны 10 кА и более.

Примеры использования

• Защита трёхфазной группы розеток на производственном участке;
• Входной автомат в щите офисного здания с освещением и компьютерами;
• Распределительный автомат в системе кондиционирования с несколькими внутренними блоками;
• Групповой выключатель в торговом центре для питания светильников и маломощного оборудования.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 32 А - лучше оставлять запас 10–15%
;
• При проектировании щита учтите глубину монтажа (78,5 мм) - не забудьте о месте для кабельных соединений и шин;
• Если в цепи есть двигатель - выбирайте автомат с кривой D, а не C, чтобы избежать ложных отключений при пуске;
• Для удобства обслуживания используйте одинаковые серии (например, все ВА-103) - так легче подбирать замену;
• Проверяйте маркировку перед установкой: убедитесь, что это именно 3P, 32A, C, 6kA - ВА-103 от DEKraft.
