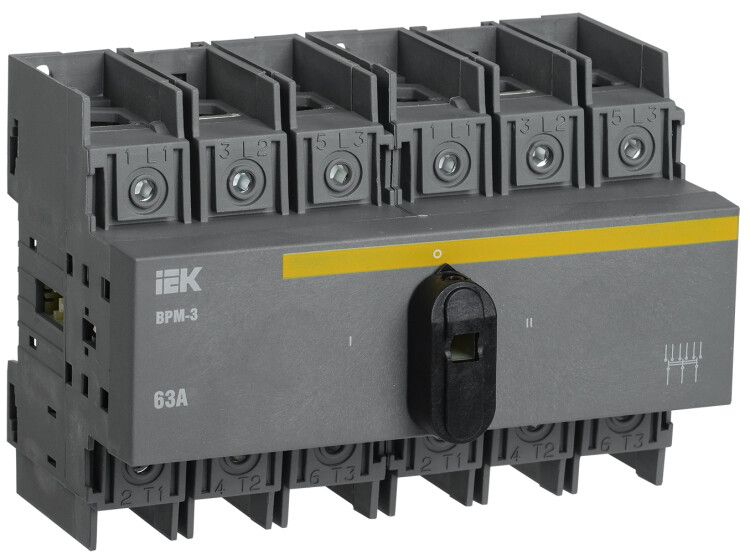

Выключатель-разъединитель модульный 3п 63А ВРМ-3 KARAT IEK MVR30-3-063

Выключатель-разъединитель модульный 3 полюса 63 А ВРМ-3 от бренда IEK предназначен для безопасного отключения электрических цепей в распределительных щитах. Этот аппарат сочетает функции ручного выключателя и разъединителя, обеспечивая физическое рассечение цепи - важную меру безопасности при обслуживании оборудования. Артикул mvr30-3-063 используется в промышленной автоматике, на станках и в системах резервного питания.

Назначение и область применения

Выключатель-разъединитель модульный 3 полюса 63 А ВРМ-3 применяется для ручного отключения электрических цепей переменного тока до 690 В. Он подходит для управления смешанными и индуктивными нагрузками - например, двигателями, трансформаторами, нагревательными элементами. Часто устанавливается в качестве главного рубильника перед частотным преобразователем, пускателем или группой потребителей. Также используется для переключения между основным и резервным источником питания, когда требуется явное визуальное подтверждение размыкания цепи.

Технические характеристики

• Номинальный ток: 63 А - позволяет работать с мощными нагрузками, соответствует требованиям большинства промышленных цепей
• Номинальное напряжение: 690 В - поддерживает работу в сетях высокого напряжения, включая трёхфазные системы
• Количество полюсов: 3 - отключает все три фазы одновременно, исключая риск работы на одной или двух фазах
• Способ монтажа: DIN-рейка 35 мм - совместим со стандартными шкафами и щитами
• Ширина: 7,8 модуля - занимает место в щите, эквивалентное 4 обычным автоматическим выключателям
• Тип рукоятки: поворотный рычаг - удобная механическая блокировка положений «ВКЛ» и «ВЫКЛ», предотвращает случайное включение
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых щитов
• Тип тока: переменный/постоянный - работает с обоими типами, хотя рекомендован для AC-цепей
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях промышленной среды
• Отключающая способность: 0 кА - не предназначен для отключения аварийных токов КЗ; требует обязательной защиты автоматическими выключателями

Совместимость и монтаж

Устройство легко монтируется на DIN-рейку типа C или S. Для надёжного крепления используйте стандартные зажимы. Подключение проводов осуществляется через винтовые клеммы - максимальное сечение жилы до 25 мм2. Убедитесь, что расстояние между фазами соблюдено согласно нормам ПУЭ. Монтаж допускается только в сухих помещениях, где температура не опускается ниже -25 C и не превышает +40 C. Не устанавливайте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Выключатель-разъединитель модульный 3 полюса 63 А ВРМ-3 соответствует ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает изоляцию цепи при отключенном состоянии - необходимый элемент для выполнения требований охраны труда при проведении ремонтных работ. Отсутствие отключающей способности по КЗ делает его не заменяемым для защиты от сверхтоков - всегда устанавливайте последовательно с автоматическим выключателем.

Преимущества

• Явное визуальное положение контактов - видно, разомкнута ли цепь, даже при слабом освещении
• Механическая блокировка рычага - исключает самопроизвольное включение
• Совместимость с сериями KARAT - можно использовать в комплекте с другими устройствами IEK одного семейства
• Долгий срок службы - снижает затраты на замену и техобслуживание
• Узкий профиль - экономит место в щите при компактной сборке

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно применение с автоматом
• IP20 не защищает от влаги и пыли - запрещена установка вне щита или в сырых местах
• Не имеет сигнализирующих контактов - нельзя подключить удалённую индикацию состояния
• Не подходит для частого включения/выключения - не рассчитан на интенсивную коммутацию (например, для пуска двигателей)

Примеры использования

• Главный выключатель перед частотником на насосной станции
• Рубильник для перевода цепи с основного на резервный генератор
• Отключающее устройство перед группой станков в цехе
• Разъединитель в распределительном щите объекта с несколькими входами

Практические советы

• Выбирайте этот выключатель-разъединитель только тогда, когда нужна физическая изоляция цепи - для регулярного включения лучше взять автоматический выключатель
• Проверьте посадочную ширину 7,8 модуля перед заказом - убедитесь, что есть свободное место в щите
• Подключайте провода плотно - плохой контакт при 63 А вызывает перегрев и выход из строя
• Обязательно устанавливайте защитный автомат с номиналом ≤63 А перед этим устройством
• При использовании в системах с постоянным током проверьте соответствие полярности и допустимую величину UDC
