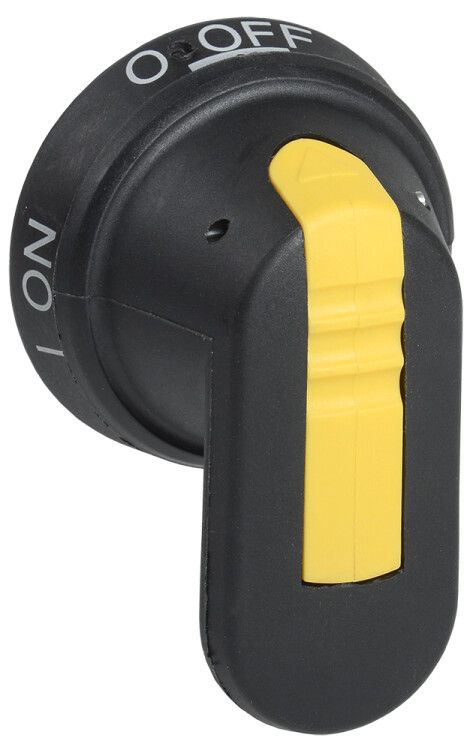

Рукоятка управления выносная для ВРМ 63-125А (3 полож.) KARAT IEK MVR30D-R

Рукоятка управления выносная для выключателя-разъединителя 63–125А (3 положения) от бренда IEK (ИЭК), артикул mvr30d-r, предназначена для безопасного дистанционного управления силовым разъединителем из-за двери распределительного щита. Она обеспечивает три фиксированных положения и возможность механической блокировки.

Назначение и область применения

Рукоятка используется для оперативного включения и отключения выключателя-разъединителя без необходимости открывать дверцу щитового шкафа. Подходит для установки на устройства серии KARAT с током до 125 А. Применяется в промышленных и коммерческих электроустановках, где важна безопасность персонала - например, на станциях питания, в цехах, на конвейерах, в системах автоматизации.

Технические характеристики

• Тип: Выносная рукоятка с механической блокировкой
• Совместимый ток: 63–125 А
• Количество положений: 3 («ВЫКЛ», «ВКЛ», «ЗАБЛОКИРОВАНО»)
• Цвет: Черный
• Производитель: IEK (ИЭК), серия KARAT
• Артикул: mvr30d-r

Совместимость и монтаж

Рукоятка совместима только с выключателями-разъединителями серии KARAT, имеющими соответствующий механизм крепления. Устанавливается вместо штатной рукоятки на лицевой стороне аппарата. Для монтажа требуется открыть дверцу щита, снять старую рукоятку и зафиксировать новую винтовым соединением. Посадочное отверстие рассчитано под стандартный вал разъединителя. После установки проверьте свободное перемещение рукоятки между всеми тремя положениями.

Безопасность и стандарты

Рукоятка обеспечивает функцию механической блокировки - позволяет зафиксировать устройство в положении «ЗАБЛОКИРОВАНО», предотвращая случайное включение. Соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления. Блокировка повышает уровень безопасности при проведении работ по обслуживанию и ремонту.

Преимущества

• Управление из-за закрытой двери - снижает риск поражения электрическим током
• Трёхпозиционный режим исключает нештатные действия (например, попытки включить при наличии блокировки)
• Механическая блокировка надёжнее электронной - работает даже при отключённом питании
• Стандартный черный цвет улучшает контрастность и узнаваемость в щитовых помещениях

Ограничения применения

• Не подходит для выключателей других серий или брендов - даже если они имеют аналогичный ток
• Не предназначен для частых циклических включений/выключений - только для редкого ручного управления
• Не имеет защиты от внешних воздействий (пыли, влаги) - должна использоваться внутри закрытого щита
• Не заменяет автономную систему блокировки - требует соблюдения правил ЛЭБ и энергонадзора

Примеры использования

• Промышленный щит на участке с высокой вибрацией - рукоятка позволяет управлять разъединителем без доступа к внутренним элементам
• Щитовая камера в зоне с ограниченным доступом - оператор управляет оборудованием через дверь, не входя в помещение
• Обслуживание оборудования в условиях повышенной опасности - блокировка предотвращает включение во время ремонтных работ

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель находится в положении «ВЫКЛ» - иначе рукоятка не войдёт в зацепление
• Проверьте соответствие посадочного диаметра вала - у моделей KARAT он стандартизирован, но у старых версий возможны отличия
• После монтажа протестируйте все три положения: «ВЫКЛ», «ВКЛ» и «ЗАБЛОКИРОВАНО». Блокировка должна фиксироваться без усилий
• Не используйте рукоятку вне щита - она не защищена от влаги и механических повреждений
• При замене устаревшей рукоятки сохраните оригинальные болты - новые комплектуются только самой рукояткой
