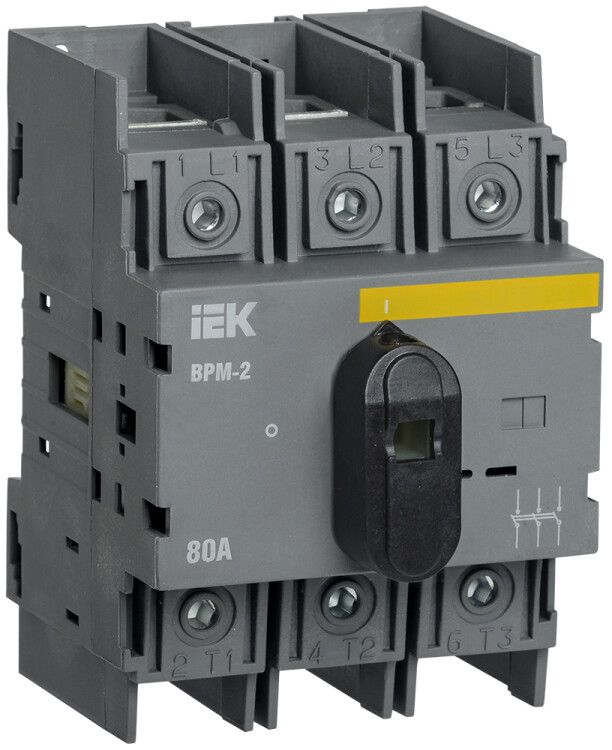

Выключатель-разъединитель модульный 3п 80А ВРМ-2 KARAT IEK MVR20-3-080

Выключатель-разъединитель модульный 3-полюсный 80А ВРМ-2 от бренда IEK предназначен для безопасного отключения и переключения электрических цепей переменного тока. Этот аппарат сочетает функции выключателя нагрузки и разъединителя, что делает его надёжным решением для распределительных щитов. Артикул mvr20-3-080 соответствует серии KARAT и рассчитан на длительную эксплуатацию.

Назначение и область применения

Выключатель-разъединитель модульный 3-полюсный 80А ВРМ-2 используется для ручного отключения электрических цепей под нагрузкой, а также для изоляции участка сети при обслуживании. Применяется в распределительных щитах промышленных объектов, на производственных линиях, в системах автоматизации и при организации резервного питания. Подходит для управления смешанными и индуктивными нагрузками - например, двигателями, трансформаторами, нагревательными элементами.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный ток: 80 А
• Количество полюсов: 3
• Тип напряжения: AC (не предназначен для постоянного тока DC)
• Номинальная отключающая способность: 0 кА - не предназначен для отключения КЗ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги
• Способ монтажа: DIN-рейка 35 мм
• Модульная ширина: 3,8 модуля (занимает ~54 мм в ширину)
• Тип рукоятки: поворотный рычаг, чёрного цвета
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель-разъединитель модульный 3-полюсный 80А ВРМ-2 устанавливается на стандартную DIN-рейку в щите. Для монтажа требуется свободное место шириной не менее 54 мм. Устройство не имеет встроенных контактов - оно служит исключительно для механического размыкания цепи. Подключение проводов осуществляется через зажимы на верхних и нижних клеммах каждого полюса. Максимальное сечение жил - до 25 мм2 (по рекомендациям IEK). Перед установкой проверьте соответствие сечения провода и класса защиты щита.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Наличие фиксированной позиции «выключено» обеспечивает визуальное определение состояния цепи. Отсутствие отключающей способности по КЗ требует обязательной установки в цепи с предохранителем или автоматическим выключателем для защиты от коротких замыканий.

Преимущества

• Компактная форма - занимает мало места в щите благодаря модульной конструкции
• Надёжный поворотный рычаг с чёткими позициями «вкл./выкл.»
• Подтверждённый срок службы - 15 лет при нормальных условиях
• Совместим со всей серией KARAT - легко интегрируется в комплектные решения IEK
• Простота обслуживания - отсутствие сложных механизмов и электроники

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно используйте совместно с устройством защиты (автомат или предохранитель)
• Не работает в цепях постоянного тока - только переменный ток AC
• Защита IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Не имеет сигнализирующих контактов - нельзя использовать для дистанционного контроля состояния
• Не поддерживает автоматическое управление - только ручное переключение

Примеры использования

• Отключение трёхфазного двигателя перед техобслуживанием
• Переключение питания станка с основного на резервный источник
• Разрыв цепи нагревательного элемента в термокамере
• Обеспечение безопасности при ремонте распределительного щита

Практические советы

• Выбирайте этот выключатель-разъединитель только как средство изоляции, а не защиты - всегда устанавливайте рядом автоматический выключатель с нужной отключающей способностью
• При сборке щита учтите, что ширина устройства - 3,8 модуля; округляйте вверх до 4 модулей при планировании расположения
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые корпуса
• Проверяйте положение рычага перед работой - он должен находиться в крайнем положении «выключено» для полной изоляции
• Для частого переключения (более 10 раз в день) рассмотрите возможность использования более высококлассного аппарата с увеличенной механической износостойкостью
