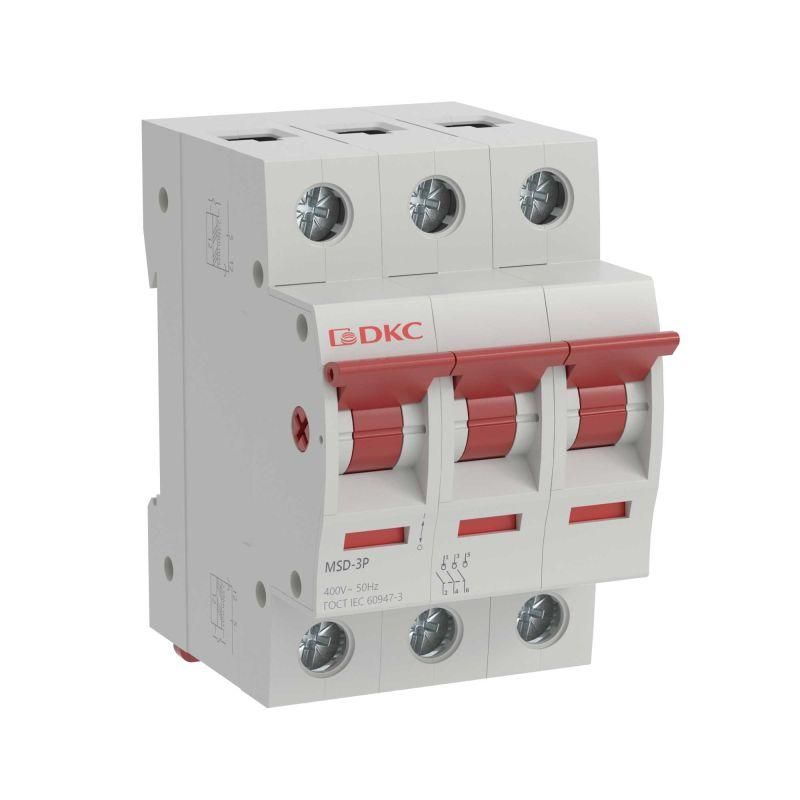

Выключатель нагрузки модульный YON max MSD 3п 80A | MSD-3P80 DKC ДКС

Выключатель нагрузки модульный трёхполюсный 80А MSD - устройство для ручного отключения и включения трёхфазных цепей до 80 А, предназначенное для монтажа на DIN-рейку. Выключатель нагрузки модульный трёхполюсный 80А MSD от бренда YON (группа DKC) с артикулом msd-3p80 применяется в распределительных щитах зданий, где требуется надёжная коммутация без частых операций.

Назначение и область применения

Выключатель нагрузки модульный трёхполюсный 80А MSD используется для ручного отключения и включения трёхфазных электрических цепей. Он не предназначен для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Устройство применяется там, где нужна физическая изоляция цепи: перед обслуживанием оборудования, при аварийных ситуациях или для планового отключения питания. Подходит для установки в щитах жилых домов, офисов, торговых центров, производственных участков и объектов социальной инфраструктуры.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может безопасно проводить
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазных сетей 230/400 В
• Количество полюсов: 3 - переключает все три фазы одновременно
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество нормально открытых (НО) контактов: 3 - каждый полюс имеет один размыкающий контакт
• Вид рукоятки: рычаг перекидной - обеспечивает чёткую визуальную индикацию положения «ВКЛ» / «ВЫКЛ»
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• Цвет рычага: белый - контрастный, легко различим в щите

Совместимость и монтаж

Выключатель нагрузки модульный трёхполюсный 80А MSD совместим с любыми шкафами и щитами, оснащёнными стандартной DIN-рейкой. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Перед подключением убедитесь, что питание отключено. Рычаг перекидной типа позволяет легко определить состояние устройства даже при плохом освещении.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на выключатели нагрузки. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, повышенным температурам и горению. Это обеспечивает безопасность при возникновении перегрева или внутренних отказов. Сертифицирован для работы в помещениях с контролируемой средой, без воздействия влаги и пыли.

Преимущества

• Чёткая визуальная индикация состояния через рычаг - видно, включен ли выключатель, даже с расстояния
• Простой и быстрый монтаж на DIN-рейку - экономит время при сборке щита
• Высокая механическая прочность корпуса - снижает риск повреждения при транспортировке и эксплуатации
• Гарантия производителя 5 лет - подтверждает надёжность конструкции
• Совместим с другими компонентами серии YON MAX - можно собирать унифицированные щиты

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при перегрузке или КЗ; требует установки сбоку автомата
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Не рекомендован для частого включения/выключения - более 10–15 раз в день может снизить срок службы контактов
• Подходит только для трёхфазных систем 400 В - не работает в однофазных цепях

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Изолирование группы мощных нагревателей в промышленном помещении
• Ручное управление питанием конвейера в логистическом центре
• Распределение фаз в щите многоэтажного дома перед автоматическими выключателями

Практические советы

• Выбирайте выключатель нагрузки модульный трёхполюсный 80А MSD только тогда, когда вам нужна именно ручная коммутация, а не защита - для защиты используйте автоматические выключатели
• Проверьте посадочный диаметр кабельных вводов - он должен соответствовать сечению провода (до 25 мм2)
• Не устанавливайте рядом с источниками тепла - перегрев может повредить пластиковые элементы
• При сборке щита располагайте рычаг так, чтобы его было удобно видеть и дотянуться - это важно для безопасности
• Обязательно помечайте выключатель ярлыком: «Отключение питания для ремонта» - предотвращает случайное включение
