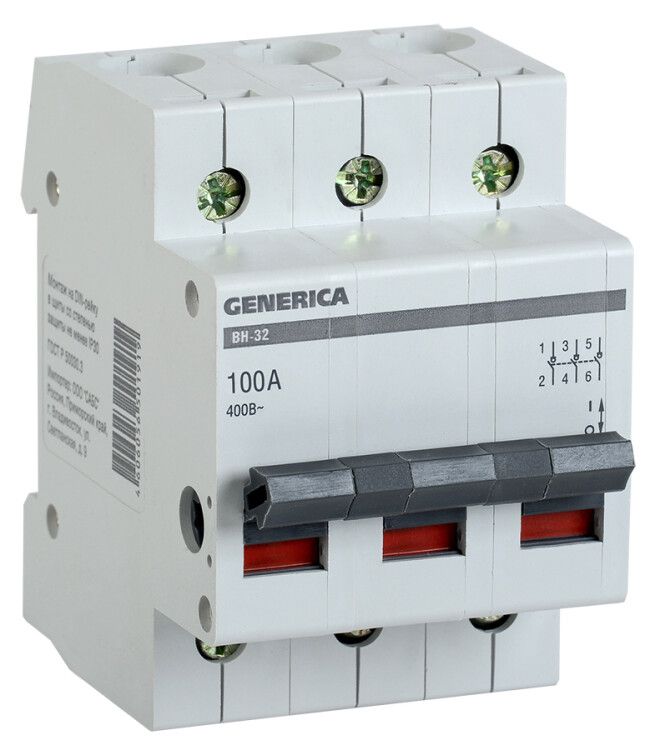

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 100А GENERICA | MNV15-3-100 IEK

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 100А от GENERICA и IEK — устройство для безопасного коммутации трёхфазной сети до 100 А в распределительных щитах на DIN-рейке. Применяется там, где требуется надёжное отключение нагрузки и физическая изоляция цепи.

Назначение и область применения

Выключатель нагрузки модульный ВН-32 3Р 100А предназначен для ручного включения, отключения и удержания номинального тока в нормальном режиме работы. Он обеспечивает физическое разъединение цепи — то есть создаёт видимый воздушный зазор между контактами, что необходимо для безопасности при обслуживании оборудования. Устройство не предназначено для гашения дуги при коротком замыкании, но выдерживает прохождение тока КЗ без повреждений, пока срабатывает автоматический выключатель.

Подходит для установки в силовые щиты промышленных объектов, на входе в оборудование, в системах управления насосами, компрессорами, конвейерами и других трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 100 А — способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В AC — рассчитан на работу в трёхфазных сетях 380–400 В;
• Количество полюсов: 3 — управляет всеми тремя фазами одновременно;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита;
• Способ монтажа: DIN-рейка 35 мм — легко крепится в стандартных распределительных щитах;
• Модульная ширина: 3 М — занимает три модуля (54 мм) по ширине;
• Исполнение рукоятки: тумблер — удобно переключается рукой, имеет чёткую фиксацию положений «ВКЛ/ВЫКЛ»;
• Материал корпуса: пластик — устойчив к воздействию окружающей среды в помещении;
• Срок службы: 15 лет — при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности в неотапливаемых помещениях;
• Количество нормально разомкнутых контактов: 3 — каждый полюс имеет один размыкающий контакт;
• Цвет: серый — соответствует стандартному цвету промышленной аппаратуры.

Совместимость и монтаж

Выключатель нагрузки ВН-32 3Р 100А монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы — рекомендуется использовать медные жилы сечением до 35 мм². Подключение выполняется сверху и снизу — важно соблюдать полярность при подводе питания, хотя сам выключатель не зависит от направления тока.

При установке убедитесь, что свободное место вокруг устройства позволяет беспрепятственно переключать тумблер. Минимальный зазор перед устройством — 50 мм. Не устанавливайте рядом с источниками тепла или в местах с высокой запылённостью — IP20 не предохраняет от попадания пыли внутрь.

Безопасность и стандарты

Выключатель нагрузки ВН-32 3Р 100А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает изолирующее разъединение согласно правилам ПУЭ — после отключения можно работать с оборудованием без риска случайного включения. Наличие визуального разрыва контактов делает его обязательным элементом в схемах, где требуется отключение энергоносителя для ремонта.

Преимущества

• Надёжное механическое разъединение — гарантирует полную изоляцию цепи;
• Простота монтажа — совместим со всеми типами щитов на DIN-рейке;
• Долгий срок службы — 15 лет при регулярном использовании;
• Удобная рукоятка — легко определить состояние (вкл/выкл) даже в плохо освещённом месте;
• Совместим с автоматическими выключателями — часто используется в паре с АВ для создания полноценной системы защиты.

Ограничения применения

Выключатель нагрузки ВН-32 3Р 100А нельзя использовать как самостоятельное средство защиты от короткого замыкания. Он не гасит дугу — при отключении больших токов КЗ возможен выход из строя контактов. Для защиты от КЗ обязательно используйте в связке с автоматическим выключателем или предохранителем.

Не применяйте вне закрытых щитов — степень защиты IP20 не защищает от воды, брызг, пыли и внешних воздействий. Также не предназначен для частого включения-отключения (более 10 раз в час) — это снижает срок службы контактов.

Примеры использования

• Входной рубильник в щите управления станком с трёхфазным двигателем;
• Разъединитель на вводе в групповой щиток промзоны;
• Отключающее устройство перед частотным преобразователем;
• Ручной отсекатель для обслуживания конвейера или насосной группы.

Практические советы

• Выбирая выключатель нагрузки ВН-32 3Р 100А, проверьте соответствие номинального тока вашей нагрузке — лучше иметь запас 10–20 %;
• При сборке щита используйте маркировочные бирки на рукоятке — так будет легче определять, какой контур отключен;
• Не затягивайте кабельные зажимы слишком сильно — это повредит изоляцию жилы и вызовет нагрев;
• Проверяйте состояние контактов раз в год — особенно при работе с высокими токами или в условиях вибрации;
• Если нужна более высокая защита (например, IP65), выбирайте другую модель — этот выключатель не предназначен для открытой установки.
