Выключатель-разъединитель ВР32У-31А71220 100А, 2 направления с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima | uvr32-31a71220

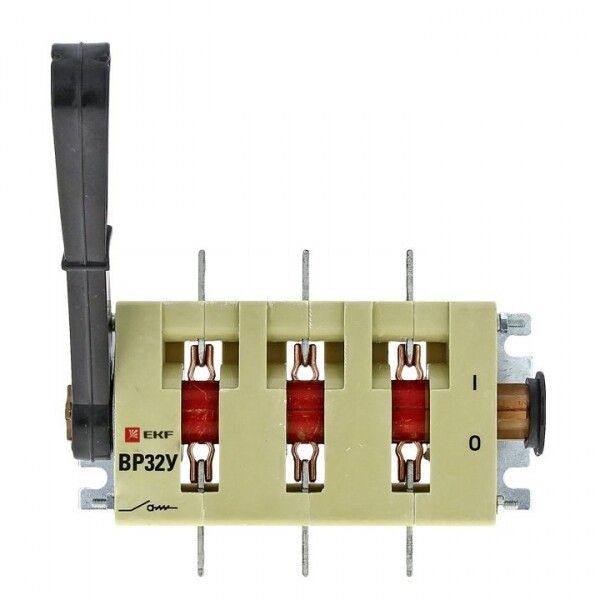

Выключатель-разъединитель ВР32У-31А71220 от EKF - устройство для безопасного ручного отключения и включения трёхфазной сети до 690 В, предназначенное для работы в качестве главного выключателя на объектах с высокими требованиями к надёжности. Модель из серии PROxima оснащена дугогасительными камерами и фиксированной рукояткой, что делает её подходящей для стационарной установки в распределительных щитах.

Назначение и область применения

Выключатель-разъединитель ВР32У-31А71220 используется для ручного отключения электроцепей переменного тока с частотой 50 Гц. Он применяется как главный выключатель в системах распределения энергии, где требуется явный визуальный разрыв цепи перед обслуживанием оборудования. Подходит для установки в силовых щитах промышленных объектов: на станках, конвейерах, насосных станциях, вентиляционных комплексах и других устройствах с нагрузкой до 80 кВт при 400 В.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400–690 В
• Количество полюсов: 3
• Условный ток короткого замыкания: 8 кА
• Номинальная мощность (AC-23, 400 В): 80 кВт
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: болтовое, через кабельные наконечники
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Конструкция: ножевой тип с двойным видимым разрывом
• Дугогасительные камеры: есть - обеспечивают гашение дуги при отключении под нагрузкой
• Рукоятка: несъёмная, жестко закреплена слева или справа, положение нельзя изменить после сборки

Совместимость и монтаж

Выключатель-разъединитель ВР32У-31А71220 устанавливается на монтажную плиту с помощью крепёжных отверстий. Контактные выводы расположены перпендикулярно поверхности монтажа - это удобно для подключения шин или кабелей с наконечниками сверху или снизу. Присоединение выполняется болтами, максимальное сечение кабеля - 35 мм2. Для соединения используйте медные наконечники с опрессовкой. Обратите внимание: рукоятка несъёмная и заранее фиксируется в левом или правом положении - при заказе выбирайте нужный вариант, так как после установки изменить сторону невозможно.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-31А71220 соответствует ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что гарантирует соответствие международным требованиям к безопасности и надёжности. Двойной видимый разрыв цепи позволяет однозначно подтвердить отключение питания - важное условие для проведения работ по техобслуживанию. Наличие дугогасительных камер снижает риск повреждения контактов при отключении под нагрузкой, увеличивает срок службы и предотвращает возгорание.

Преимущества

• Двойной разрыв цепи - гарантированный визуальный контроль отключения
• Дугогасительные камеры - позволяют отключать нагрузку без риска повреждения контактов
• Высокая коммутационная способность - 8 кА при КЗ, достаточна для большинства промышленных сетей
• Устойчивость к климатическим условиям - исполнение УХЛ3 допускает работу в неотапливаемых помещениях
• Простота монтажа - болтовое подключение совместимо с распространёнными кабельными решениями

Ограничения применения

• Не предназначен для частого включения-выключения - рассчитан на редкие операции (не более 10–15 раз в день)
• IP20 - не защищён от пыли и брызг, требует установки внутри закрытого щита
• Несъёмная рукоятка - нельзя менять сторону после монтажа; при неверном выборе потребуется замена
• Не подходит для автоматических систем - управление исключительно ручное
• Максимальная мощность 80 кВт при 400 В - не использовать для нагрузок выше этого значения

Примеры использования

• Главная точка отключения питания на станке с ЧПУ
• Разъединитель перед преобразователем частоты в цепи конвейера
• Автоматический выключатель в распределительном щите производственного участка
• Изолирующий элемент в системе водоснабжения с насосной группой

Практические советы

• Перед монтажом проверьте сторону рукоятки - она указана в артикуле (левая/правая); если не уверены - запросите фото у поставщика
• Обязательно используйте кабельные наконечники с опрессовкой - прямое подсоединение провода не рекомендуется
• При затяжке болтов соблюдайте момент - переусердствовать нельзя, чтобы не деформировать контактные площадки
• Для обслуживания всегда отключайте питание через этот выключатель - он даёт визуальное подтверждение разрыва
• Не устанавливайте в местах с постоянной вибрацией - возможен самопроизвольный переход в положение “вкл”
