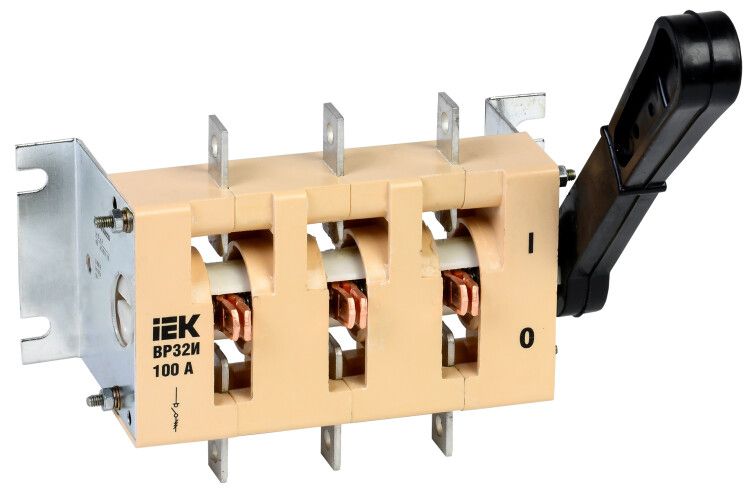

Выключатель-разъединитель ВР32И-31А30220 100А | SRK01-100-100 IEK

Выключатель-разъединитель ВР32И-31А30220 100А от IEK предназначен для ручного отключения и изоляции электрических цепей в низковольтных распределительных устройствах. Этот прибор обеспечивает надёжную механическую изоляцию при обслуживании и ремонте, что делает его ключевым элементом безопасности в промышленных системах. Артикул srk01-100-100 соответствует модели с номинальным током 100 А и трёхполюсным исполнением.

Назначение и область применения

Выключатель-разъединитель ВР32И-31А30220 100А используется для ручного отключения электрической цепи без автоматического срабатывания. Он применяется в качестве главного выключателя в низковольтных комплектных устройствах (КУН) - например, в щитах управления, распределительных пунктах и на входе в производственные линии. Подходит для сетей переменного тока до 690 В и частотой 50 Гц. Часто устанавливается перед преобразователями частоты, двигателями, нагревательными установками и другими нагрузками, требующими явного отключения питания для техобслуживания.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно.
• Номинальный ток: 100 А - максимальный постоянный ток, который прибор способен проводить без перегрева.
• Номинальное напряжение изоляции: 690 В - гарантирует безопасную работу в сетях до этого значения.
• Условный ток короткого замыкания: 8000 кА - способен выдерживать кратковременные сверхтоки при КЗ без разрушения конструкции.
• Максимальное сечение кабеля: 50 мм2 - допускает подключение медных и алюминиевых жил такого же сечения, а также шин.
• Тип присоединения: болтовое - надёжное и проверенное соединение, подходящее для стационарной установки.
• Тип рукоятки: рычажный - удобный для ручного управления, легко фиксируется в положении “Вкл”/“Выкл”.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри закрытых корпусов или щитов.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, возможна эксплуатация при температуре от -25C до +40C и относительной влажности до 80%.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре.
• Нормативные документы: ГОСТ Р 50030.3, ТУ 3424-029-18461115-2009 - соответствие российским стандартам качества и безопасности.

Совместимость и монтаж

Выключатель-разъединитель ВР32И-31А30220 100А является встраиваемым устройством фиксированной установки. Монтаж осуществляется на монтажную плату или DIN-рейку через специальные крепления, предусмотренные конструкцией. Для подключения используются болты - необходимо обеспечить плотный контакт с клеммами, используя правильный момент затяжки. Присоединение возможно как к медным, так и к алюминиевым проводникам и шинам. Убедитесь, что посадочное место в щите имеет достаточные габариты: устройство не предусматривает боковой доступ к клеммам, поэтому нужен свободный фронтальный зазор для работы с инструментом.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-31А30220 100А соответствует требованиям ГОСТ Р 50030.3, что подтверждает его пригодность для использования в промышленных электроустановках. Конструкция обеспечивает двойной видимый разрыв цепи - при отключении каждая фаза физически размыкается, и положение можно визуально определить даже с расстояния. Это обязательное требование для работ по техобслуживанию согласно ПТЭ и ПБ. Также предусмотрен съёмный механизм рукоятки - после отключения её можно забрать, предотвращая случайное включение. Цветовая индикация (“Включено”) повышает узнаваемость состояния прибора.

Преимущества

• Двойной видимый разрыв - гарантированная изоляция цепи для безопасного обслуживания.
• Съёмная рукоятка - возможность запирания в режиме “Выключено”, исключающая неквалифицированное включение.
• Цветовая индикация - быстрое определение положения переключателя без необходимости приближения.
• Поддержка медных и алюминиевых проводников - универсальность при подключении различных типов кабелей и шин.
• Низкие потери мощности - благодаря применению высококачественных токопроводящих материалов и минимизации переходных сопротивлений.
• Соответствие ГОСТ и ТУ - сертифицированное решение для промышленного использования в России.

Ограничения применения

• Не предназначен для автономной эксплуатации вне щита - степень защиты IP00 требует герметичного корпуса.
• Не выполняет функции автоматического отключения - не защищает от перегрузок и КЗ, должен использоваться совместно с автоматическими выключателями или предохранителями.
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций (например, один раз в месяц при плановом ТО).
• Не работает в условиях повышенной влажности, пыли или агрессивной среды - без внешней защиты.
• Не подходит для мобильных или временных установок - только стационарная фиксированная установка.

Примеры использования

• Главный выключатель на входе в распределительный щит производства.
• Отключающее устройство перед частотным преобразователем на насосной станции.
• Разъединитель в цепи электродвигателя конвейера для проведения ремонтных работ.
• Компонент в щите управления тепловыми установками с питанием 380 В.
• Функциональный элемент в системах энергообеспечения объектов ЖКХ и логистических терминалов.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 50 мм2 - иначе невозможно будет надёжно затянуть клеммы.
• Обязательно используйте съёмную рукоятку в режиме “Выключено” и храните её в специально отведённом месте - это снижает риск несанкционированного включения.
• Проверяйте состояние контактов ежегодно: окисление, следы дуги или перегрев требуют очистки или замены.
• При подключении алюминиевых шин используйте антиоксидантную смазку - это продлит срок службы контактов.
• Убедитесь, что в щите есть достаточно места для открывания рукоятки - она должна перемещаться свободно без препятствий.
• Для длительной эксплуатации в условиях колебаний температуры (УХЛ3) контролируйте уровень влаги внутри щита - конденсат может вызвать коррозию.
