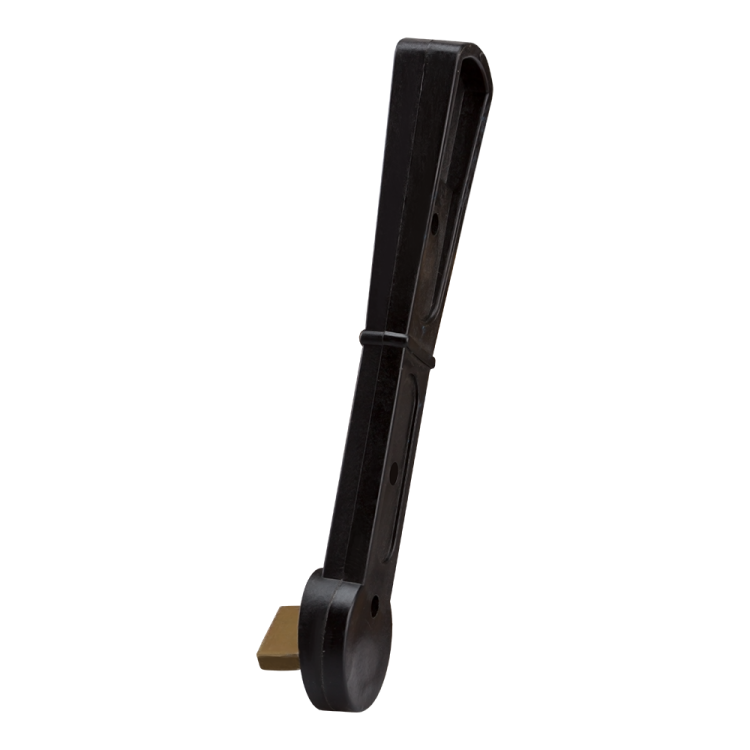

Рукоятка боковая несъемная ВР32-31/35/37 1Н УХЛ3 КЭАЗ (Курский электроаппаратный завод) 116625

Рукоятка боковая несъемная ВР32-31/35/37-1Н-УХЛ3 КЭАЗ предназначена для ручного управления выключателями-разъединителями габаритов 31, 35 и 37. Это надежный элемент управления, устанавливаемый напрямую на аппарат, обеспечивает безопасную и точную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Рукоятка боковая несъемная ВР32-31/35/37-1Н-УХЛ3 КЭАЗ используется для оперирования выключателями-разъединителями и силовыми выключателями. Она позволяет вручную переводить контакты в положения «включено» и «выключено». Применяется в распределительных устройствах низкого напряжения - на промышленных объектах, в энергетических установках, на транспорте и в других местах, где требуется механическое управление коммутационными аппаратами.

Технические характеристики

• Тип изделия: рукоятка боковая несъемная
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, допускает высокую влажность и запыленность
• Степень защиты: IP32 - защищает от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Цвет: черный
• Тип крепления: винтовое - фиксируется болтами к корпусу аппарата
• Совместимость: выключатели-разъединители габаритов 31, 35, 37; силовые разъединители и силовые выключатели
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

Рукоятка боковая несъемная ВР32-31/35/37-1Н-УХЛ3 КЭАЗ совместима только с аппаратами габаритов 31, 35 и 37 из серий ВР32. Монтируется непосредственно на корпус аппарата через два винта. Не требует дополнительных адаптеров или переходников. Перед установкой проверьте соответствие посадочного места на аппарате - отверстия должны точно совпадать с крепежными отверстиями рукоятки. Несовместима с другими моделями, даже если они кажутся внешне похожими.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010 и собственным техническим условиям КЭАЗ. Степень защиты IP32 предотвращает случайный доступ к токоведущим частям со стороны человека, но не защищает от прямого попадания струи воды или пылевой среды. Для работы в условиях сильного запыления или влаги рекомендуется использовать в закрытых щитах.

Преимущества

• Не снимается после установки - исключает риск потери или неверной сборки
• Устойчиво работает в широком диапазоне температур благодаря исполнению УХЛ3
• Материал рукоятки - прочный термостойкий пластик, не проводит ток
• Форма рукоятки обеспечивает удобный хват и четкое ощущение положения переключения

Ограничения применения

• Не применяется в условиях постоянного воздействия струй воды, паров или агрессивных жидкостей - степень защиты IP32 недостаточна
• Не подходит для автоматизации или дистанционного управления - только ручное оперирование
• Не совместима с выключателями других габаритов (например, 39, 41) - даже если есть внешнее сходство
• Запрещено применять в качестве рычага для усилия выше нормированного - возможна деформация или повреждение механизма

Примеры использования

• Управление силовым разъединителем в распределительном пункте цеха
• Ручное отключение питания на участке конвейера перед обслуживанием
• Переключение режимов в системе автономного электроснабжения
• Обслуживание ячеек КРУ-10 кВ с использованием выключателей ВР32

Практические советы

• При замене рукоятки всегда используйте оригинальную модель ВР32-31/35/37-1Н-УХЛ3 КЭАЗ - другие аналоги могут иметь отличную посадку или длину рычага
• Проверяйте затяжку винтов регулярно - особенно в вибрационных зонах
• Не смазывайте ось рукоятки маслом - это может привести к накоплению пыли и снижению степени защиты
• При работе в холоде (ниже −20 C) убедитесь, что материал рукоятки не стал хрупким - при необходимости проведите прогрев перед операцией
• Для быстрой идентификации состояния аппарата - рукоятка имеет четкую визуальную маркировку положений «вкл./выкл.»
