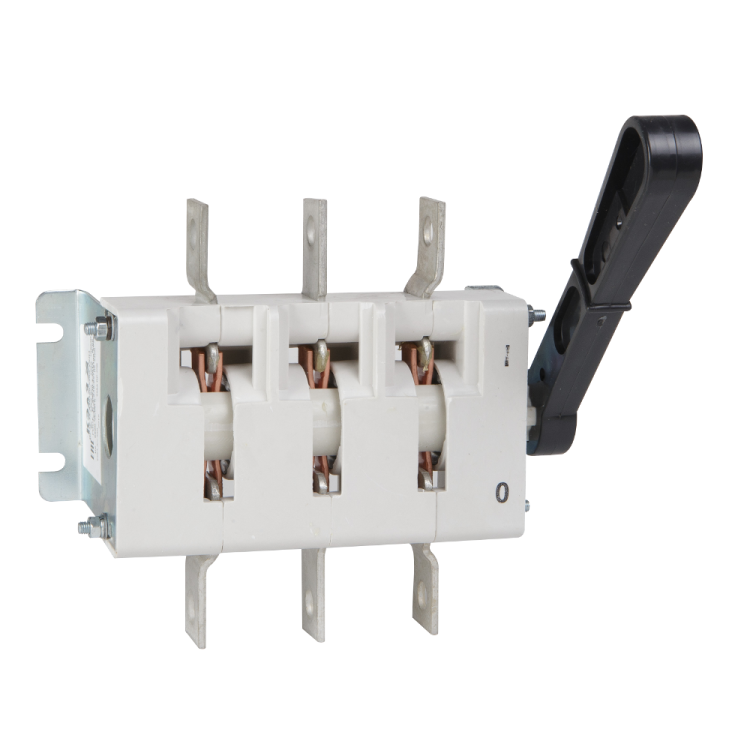

Выключатель-разъединитель ВР32-37-А30220 400А 660В 3п КЭАЗ (Курский электроаппаратный завод) 103380

Выключатель-разъединитель ВР32-37 А30220 400А УХЛ3 - устройство для безопасного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва в сети переменного и постоянного тока. Применяется в распределительных щитах промышленных объектов, где требуется надёжное обслуживание и аварийное отключение. Бренд КЭАЗ, артикул А30220, серия ВР32.

Назначение и область применения

Выключатель-разъединитель ВР32-37 А30220 400А УХЛ3 выполняет две функции: коммутацию рабочего тока до 400 А и создание видимого разрыва цепи для проведения техобслуживания. Подходит для использования в качестве сервисного, аварийного и предохранительного выключателя. Устанавливается в силовые распределительные щиты на промышленных предприятиях, в цехах с оборудованием высокой мощности - станках, насосах, конвейерах, системах вентиляции.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток этой величины без перегрева.
• Количество полюсов: 3 - управляет трёхфазной сетью.
• Номинальное напряжение изоляции: 660 В - рассчитан на работу в сетях до этого значения.
• Номинальная мощность по классу AC-3: 160 кВт - позволяет отключать двигатели мощностью до этого уровня.
• Условный ток короткого замыкания: 22 кА - выдерживает кратковременные токи КЗ до этой величины без повреждений.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Максимальное сечение кабеля: 360 мм2 - подходит для крупногабаритных медных жил.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Габариты: 214,5×178×94,5 мм - компактный размер для плотной укладки в шкафах.
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение с кабелем.
• Тип рукоятки: рычажного типа - удобна для ручного управления, несъёмная.
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности.
• Одно направление - рукоятка перемещается только в одном направлении (вкл./выкл.), исключает случайные действия.

Совместимость и монтаж

Выключатель-разъединитель ВР32-37 А30220 400А УХЛ3 предназначен для фронтального монтажа на монтажную плату в распределительном щите. Для установки необходимы отверстия под крепёжные болты, соответствующие габаритам устройства. Винтовые зажимы позволяют подключить кабель сечением до 360 мм2 - используйте наконечники НШВИ для многожильных проводов. Монтаж допускается только в закрытом щите, так как степень защиты IP00 не защищает от доступа к токоведущим частям. Устройство не предназначено для настенного или DIN-рейки монтажа.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37 А30220 400А УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при техобслуживании. Может использоваться как устройство аварийной остановки, что соответствует нормам промышленной безопасности. Отключение происходит механически - без зависимости от электроники, что повышает отказоустойчивость.

Преимущества

• Высокая коммутационная способность - выдерживает 22 кА КЗ, что делает его надёжным даже в сложных сетях.
• Устойчивость к климатическим условиям - исполнение УХЛ3 позволяет применять в холодных и влажных помещениях.
• Простота эксплуатации - рычаг легко оперировать одной рукой, положение «вкл./выкл» визуально определяется.
• Надёжное винтовое соединение - минимизирует риск нагрева и окисления контактов.
• Совместимость с широким спектром кабелей - поддерживает сечение до 360 мм2, что снижает потребность в переходниках.

Ограничения применения

• Не применяется вне электрощита - IP00 не защищает от пыли, влаги и случайного прикосновения.
• Не подходит для частых включений/отключений - предназначен для редких операций (сервис, авария), а не для регулярной коммутации двигателей.
• Не имеет автоматического отключения - не заменяет автоматический выключатель или УЗО.
• Фиксированная рукоятка - нельзя заменить или переустановить, не предусмотрены дополнительные приводы.
• Только трёхполюсная версия - не существует одно- или двухполюсных аналогов в данной серии.

Примеры использования

• Отключение питания станка перед плановым техобслуживанием.
• Авторазмыкание цепи при аварии на конвейере - используется как кнопка экстренной остановки.
• Обесточивание группы оборудования в цехе для ремонта.
• Разъединение участка сети перед проверкой изоляции мегаомметром.
• Управление питанием больших насосных групп в водопроводных станциях.

Практические советы

• При подключении кабелей сечением более 150 мм2 используйте наконечники НШВИ - это повысит контакт и снизит риск перегрева.
• Проверьте посадочные отверстия на монтажной плате перед установкой - габариты 214,5×178 мм требуют точного сверления.
• Не используйте устройство для частого включения электродвигателей - это сокращает срок службы контактов. Для таких задач выбирайте контакторы.
• При работе в условиях высокой запылённости обязательно герметизируйте щит - сам выключатель не защищён от пыли.
• При необходимости замены - убедитесь, что новый выключатель-разъединитель также имеет исполнение УХЛ3 и номинальный ток 400 А. Артикул А30220 и серия ВР32 являются эталонными для замены.
