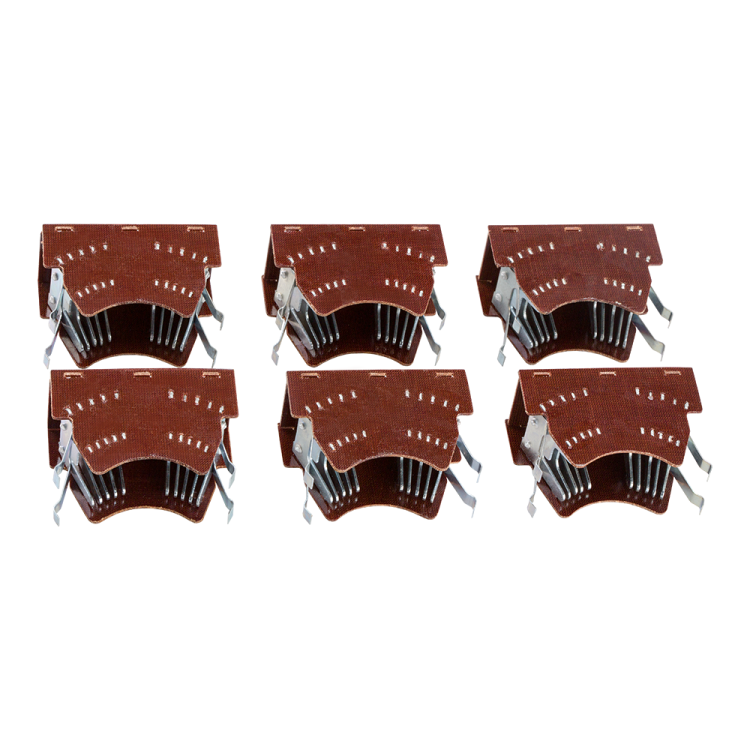

Комплект дугогасительных камер ВР32-1Н-400А-УХЛ3-КЭАЗ(6шт) - 110375

Комплект дугогасительных камер ВР32-1Н-400А-УХЛ3 (6 штук) от КЭАЗ предназначен для гашения электрической дуги при отключении нагрузки в автоматических выключателях серий ВА04, ВА51 и ВА57. Этот комплект используется в качестве замены износившихся элементов и обеспечивает безопасную работу оборудования при номинальном токе до 400 А.

Назначение и область применения

Каждая дугогасительная камера в комплекте ВР32-1Н-400А-УХЛ3 предназначена для быстрого гашения электрической дуги, возникающей при размыкании контактов выключателя. Без таких камер возможна эрозия контактов, перегрев и выход устройства из строя. Комплект применяется исключительно совместно с выключателями ВА04, ВА51 и ВА57 производства КЭАЗ. Подходит для установки в распределительных щитах, на станках, конвейерах и других промышленных объектах с высокими коммутационными нагрузками.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В переменного тока
• Номинальное напряжение цепи управления (Us DC): 440 В
• Количество полюсов: 1 (камера рассчитана на один полюс выключателя)
• Тип зажима: винтовой - надёжное механическое соединение без необходимости сварки или пайки
• Модульное исполнение: да - позволяет легко менять камеры без демонтажа всего аппарата
• Материал корпуса: пластик с классом воспламеняемости V0 - самозагасаемый материал, не поддерживающий горение
• Степень защиты IP00 - не имеет внешней защиты, работает внутри закрытых аппаратов
• Форма: прямоугольная - соответствует габаритам внутреннего пространства выключателей ВА04/ВА51/ВА57
• Комплектация: 6 камер в одной единице поставки

Совместимость и монтаж

Комплект дугогасительных камер ВР32-1Н-400А-УХЛ3 совместим только с выключателями серии ВА04, ВА51 и ВА57 от КЭАЗ. Установка выполняется после отключения питания и снятия крышки аппарата. Камеры фиксируются винтовыми зажимами - необходимо проверить плотность затяжки, чтобы избежать нагрева и окисления контактов. Монтаж допускается только в условиях, когда температура окружающего воздуха соответствует климатическому исполнению УХЛ3 (-40C…+40C). Нельзя использовать эти камеры в открытых щитах или вне корпуса выключателя - они не защищены от воздействия среды.

Безопасность и стандарты

Изолирующие материалы камер имеют класс воспламеняемости V0 по UL 94 - обеспечивают само потушение пламени при возгорании. Применение комплекта соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для устройств низковольтной коммутации. Однако, поскольку степень защиты IP00, использование вне герметичного корпуса запрещено - риск поражения током и попадания сторонних предметов остаётся.

Преимущества

• Замена одной камеры занимает несколько минут - снижаются простои оборудования
• Высокая термостойкость материала корпуса продлевает срок службы даже при частых коммутациях
• Модульная конструкция позволяет собирать нужное количество полюсов - удобно при ремонте многополюсных выключателей
• Производится одним заводом (КЭАЗ), что гарантирует точное соответствие оригинальному оборудованию

Ограничения применения

• Не для выключателей других производителей - несмотря на внешнее сходство, габариты и контактные площадки отличаются
• Не подходят для работы в условиях повышенной влажности, пыли или химически активной среды - IP00 требует жесткой герметизации аппарата
• Запрещён монтаж при работающем оборудовании - обязательное отключение питания перед заменой
• Не рекомендовано применение выше 40 C окружающей температуры - климатическое исполнение УХЛ3 ограничивает рабочую температурную зону

Примеры использования

• Замена изношенных камер в автоматическом выключателе ВА51-400А на участке конвейера пищевого завода
• Ремонт трёхполюсного выключателя ВА04 путём замены всех трёх камер (два комплекта по 6 шт.)
• Обслуживание распределительного щита на холодильной станции с использованием нескольких выключателей ВА57

Практические советы

• Перед заказом проверьте номер модели вашего выключателя - он должен точно совпадать с ВА04 / ВА51 / ВА57
• При замене осмотрите все контакты - часто повреждаются именно они, а не камеры; если контакты оплавились, меняйте и их тоже
• Комплект содержит 6 камер - этого достаточно для одного трехполюсного выключателя (по две камеры на каждый полюс); для двухполюсного потребуется три камеры
• Упаковка может содержать 6, 12 или 18 камер - выбирайте необходимое количество заранее, так как партии выпускаются единым блоком
• Храните комплект в сухом месте - хотя материал устойчив к влаге, длительное воздействие может вызвать деформацию пластиковой рамки
