Рубильник ВР32-37 В31250 400А УХЛ3 КЭАЗ 103416

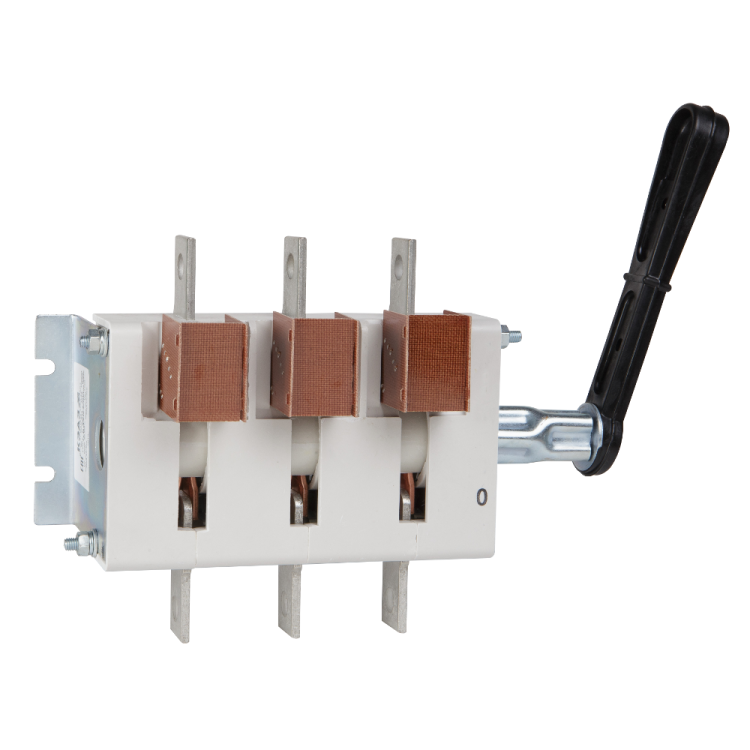

Выключатель-разъединитель ВР32-37-В31250-400А-УХЛ3 от КЭАЗ - устройство для безопасного отключения и изоляции электрической цепи при обслуживании или аварийных ситуациях. Применяется в силовых распределительных щитах промышленных объектов, где требуется надежное механическое отключение нагрузки до 400 А. Модель ВР32-37-В31250-400А-УХЛ3 оснащена дугогасительной камерой и рассчитана на работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Выключатель-разъединитель ВР32-37-В31250-400А-УХЛ3 выполняет две функции: коммутацию рабочего тока и обеспечение видимого разрыва цепи для безопасности при ремонте. Подходит для использования в качестве сервисного, аварийного или предохранительного выключателя. Устанавливается в распределительных щитах на промышленных предприятиях - на участках с двигателями, конвейерами, сварочным оборудованием и другими мощными потребителями переменного тока.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток такой величины без перегрева
• Количество полюсов: 3 - управляет трёхфазной сетью
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу в сетях до 660 В
• Условный ток короткого замыкания: 22 кА - выдерживает кратковременные токи КЗ до этого значения
• Номинальная мощность AC-3: 160 кВт - позволяет отключать асинхронные двигатели мощностью до 160 кВт
• Род тока: переменный и постоянный (AC/DC) - работает как в сетях 50/60 Гц, так и в DC-цепях
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ3 - предназначен для работы при температурах от −40C до +40C и высокой влажности
• Максимальное сечение кабеля: 360 мм2 - позволяет подключать крупногабаритные медные жилы
• Габариты: 214,5×210×94,5 мм - компактный размер для установки в типовые шкафы
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение
• Тип рукоятки: рычажного типа - удобное и наглядное положение «вкл/выкл»
• Способ монтажа: монтажная плата - крепится болтами к панели щита
• Фронтальный монтаж: да - рукоятка доступна для оператора спереди
• Съемная рукоятка: есть - позволяет заблокировать выключатель в отключенном состоянии

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-В31250-400А-УХЛ3 монтируется на монтажную плату внутри распределительного щита. Для установки требуются три отверстия под крепёжные болты. Размеры соответствуют стандартным габаритам шкафов серии ЩР-32. Винтовые зажимы позволяют подключать кабели сечением до 360 мм2 - используйте наконечники НШВИ для многожильных проводов. Съемная рукоятка легко снимается и может использоваться для запирания в положении «выключено» (по правилам БЖ). Устройство совместимо с любыми автоматическими выключателями и УЗО, установленными выше или ниже по цепи.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37-В31250-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Наличие дугогасительной камеры снижает риск возгорания при отключении нагрузки под током. Конструкция исключает случайное включение при открытых дверцах щита. IP20 обеспечивает защиту от прикосновения к токоведущим частям, но не защищает от попадания воды - не применяйте во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Надёжное механическое отключение с видимым разрывом - обязательное условие для работ по ТБ
• Съемная рукоятка - возможность блокировки и контроля доступа
• Высокая коммутационная стойкость - выдерживает до 22 кА КЗ
• Универсальность - работает как с переменным, так и с постоянным током
• Совместимость с промышленными щитами - легко интегрируется в существующую систему
• Долговечность - конструкция КЭАЗ проверена десятилетиями эксплуатации

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используется как разъединитель, а не как частый коммутатор
• IP20 не допускает использование в сырых, пыльных или наружных условиях без бокса
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использовать в паре с автоматическим выключателем
• Одностороннее действие - рукоятка перемещается только в одном направлении, что исключает двунаправленное управление
• Не подходит для установки в щиты с ограниченным свободным местом - требует минимум 215×210 мм площади

Примеры использования

• Отключение питания насосной станции перед техобслуживанием
• Автоматическая остановка конвейера при аварии
• Разъединение цепи сварочного аппарата для замены электродов
• Обеспечение видимого разрыва в распределительном щите цеха
• Использование в качестве главного рубильника в системе управления технологической линией

Практические советы

• При монтаже соблюдайте посадочные размеры 214,5×210 мм - не пытайтесь вставить в меньшее отверстие
• Для кабелей сечением более 150 мм2 используйте наконечники НШВИ - это повысит контакт и снизит нагрев
• Снимайте рукоятку и закладывайте её в замок при проведении ремонтных работ - это соответствует нормам ПТЭ
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - первоначальная усадка провода возможна
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузки! Обязательно ставьте вводной автоматический выключатель перед ним
• При работе в холодных условиях (до −40C) убедитесь, что механизм не замёрз - смазка в рукоятке сохраняет подвижность
