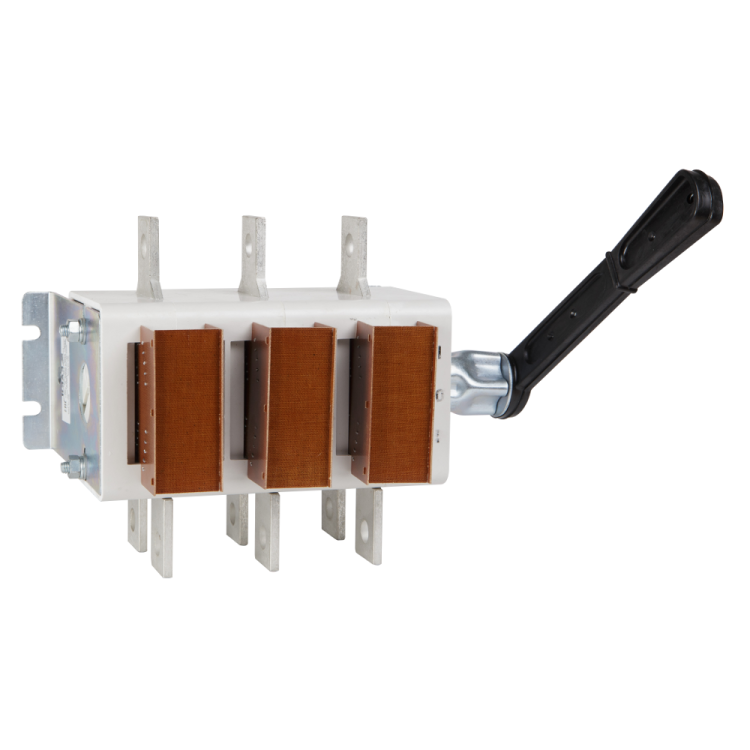

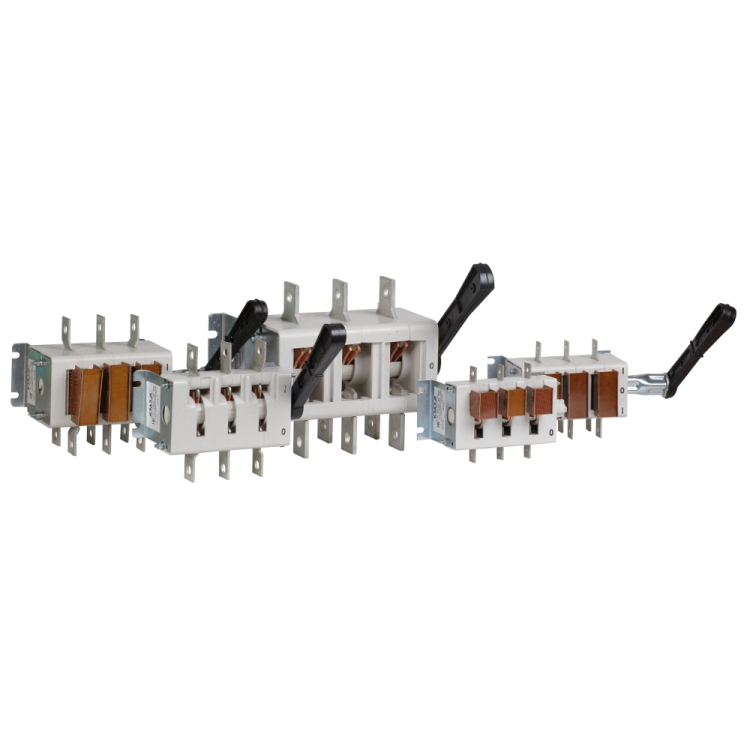

Рубильник ВР32-37 А71240 400А УХЛ3 КЭАЗ 103398

Выключатель-разъединитель ВР32-37-А71240-400А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения цепей до 400 А в распределительных щитах. Он сочетает функции разъединителя и коммутационного аппарата, что делает его надёжным решением для обслуживания и аварийного отключения в промышленных системах.

Назначение и область применения

Выключатель-разъединитель ВР32-37-А71240-400А-УХЛ3 предназначен для ручного отключения электрических цепей под нагрузкой и создания видимого разрыва в сети. Устройство применяется в качестве:

• сервисного выключателя - для безопасного обслуживания оборудования;
• устройства аварийной остановки - для быстрого отключения питания при ЧП;
• предохранительного выключателя - для изоляции участка сети перед ремонтом.

Используется в промышленных распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с переменным током до 660 В и частотой 50/60 Гц. Подходит как для постоянного, так и для переменного тока.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 22 кА
• Номинальная мощность (AC-3): 160 кВт
• Частота: 50 / 60 Гц
• Род тока: Переменный / Постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки внутри корпуса или шкафа
• Дугогасительная камера: Да - обеспечивает гашение дуги при отключении под нагрузкой
• Тип подключения: Винтовые зажимы
• Максимальное сечение кабеля: 360 мм2
• Габаритные размеры: 150×164×212 мм
• Способ монтажа: Монтажная плата - крепится болтами к металлической поверхности
• Тип рукоятки: Рычажный - двухпозиционный переключатель с двумя направлениями
• Цвет управляющего элемента: Черный

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-А71240-400А-УХЛ3 рассчитан на фронтальный монтаж в распределительном щите. Для установки требуется монтажная плита толщиной не менее 2 мм из стали или другого немагнитного материала. Отверстия под крепление соответствуют габаритам 150×164 мм. Винтовые зажимы позволяют подключить кабель сечением до 360 мм2 - используйте наконечники типа НШВИ для многожильных проводов. Устройство не имеет контактных выводов - все соединения выполняются через зажимы на задней стенке.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37-А71240-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Конструкция гарантирует видимый разрыв цепи при положении «выкл», что необходимо для выполнения правил безопасности при работах под напряжением. Наличие дугогасительной камеры снижает риск повреждения контактов при отключении под нагрузкой.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 22 кА при КЗ
• Надёжная дугогасительная система - продлевает срок службы контактов
• Универсальность - подходит для переменного и постоянного тока
• Функциональная гибкость - может использоваться как сервисный, аварийный и предохранительный выключатель
• Устойчивость к климатическим факторам - исполнение УХЛ3 позволяет применять в неотапливаемых помещениях

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне закрытого шкафа или щита
• Не предназначен для частого включения/отключения под нагрузкой - рекомендовано не более 10–15 операций в час
• Отсутствие автоматического отключения - требует ручного управления
• Не совместим с дистанционным управлением - только механический рычаг
• Не подходит для установки в открытых зонах с высокой влажностью или попаданием воды

Примеры использования

• Отключение силового кабеля перед техобслуживанием станка с двигателем 160 кВт
• Автоматическая остановка конвейера при срабатывании аварийной кнопки
• Изоляция секции распределительного щита для проведения ремонтных работ
• Коммутирование цепей в промышленных преобразователях частоты

Практические советы

• При монтаже проверьте соответствие сечения кабеля (до 360 мм2) и плотность затяжки винтов - недостаточное усилие вызывает нагрев
• Обязательно устанавливайте устройство в защищённом щите - IP00 не допускает доступа к токоведущим частям
• Для удобства обслуживания выбирайте место с достаточным свободным пространством перед рукояткой - рычаг требует полного хода в два направления
• Не используйте выключатель-разъединитель как основную точку включения - он не рассчитан на ежедневные частые коммутации
• Проверяйте целостность дугогасительной камеры после каждого значительного КЗ - при необходимости замените весь аппарат
