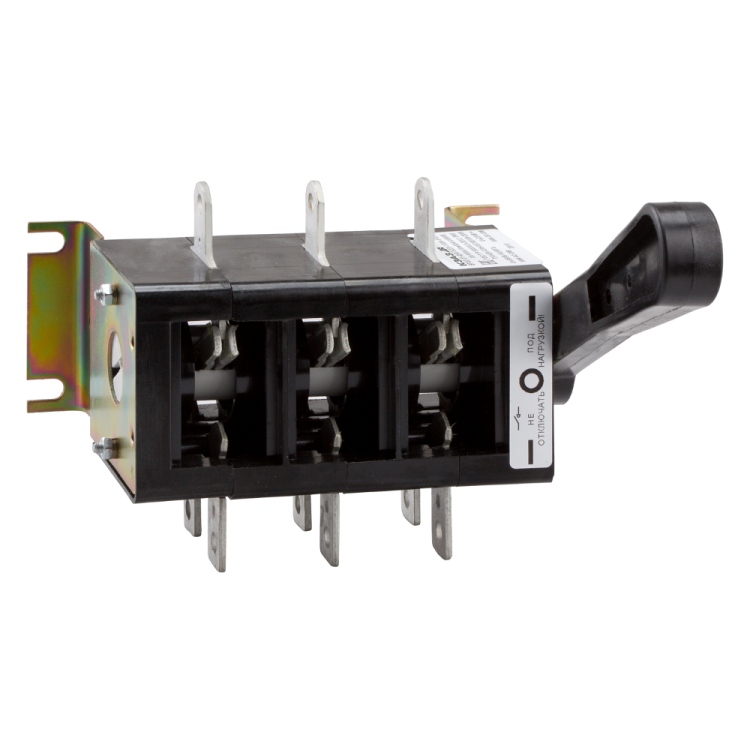

Рубильник ВР32-37Ф А30220 400А УХЛ3 КЭАЗ 110222

Выключатель-разъединитель ВР32-37Ф А30220 400А УХЛ3 - устройство для безопасного отключения электрической цепи под нагрузкой, предназначенное для монтажа в распределительных щитах. Бренд КЭАЗ обеспечивает надежность этого аппарата в промышленных условиях, где требуется частое обслуживание и аварийное отключение.

Назначение и область применения

Выключатель-разъединитель ВР32-37Ф А30220 400А УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой. Он выполняет функции сервисного выключателя, устройства аварийной остановки и предохранительного выключателя. Подходит для применения в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, компрессорах и других объектах с высокой мощностью.

Технические характеристики

• Номинальный ток: 400 А - способен коммутировать нагрузки до этой величины без перегрева.
• Количество полюсов: 3 - управление трёхфазной сетью.
• Номинальное напряжение изоляции: 660 В - допустимо применение в сетях до 660 В переменного тока.
• Номинальная мощность: 160 кВт - соответствует нагрузкам типичных промышленных двигателей.
• Условный ток короткого замыкания: 22 кА - выдерживает кратковременные токовые импульсы при аварии.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Максимальное сечение кабеля: 360 мм2 - позволяет подключить крупногабаритные силовые провода.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Степень защиты IP00 - отсутствие защиты от внешних воздействий; требует установки внутри корпуса.
• Габариты: 214,5×178×94,5 мм - компактный размер для плотной компоновки в шкафах.
• Тип подключения: винтовые зажимы - надёжное соединение без необходимости специальных инструментов.
• Тип рукоятки: рычажный - удобное механическое управление одним движением.
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности.
• Цвет управляющего элемента: черный - контрастный, легко заметен в рабочей зоне.

Совместимость и монтаж

Выключатель-разъединитель ВР32-37Ф А30220 400А УХЛ3 рассчитан на фронтальный монтаж в распределительном щите. Монтаж осуществляется через отверстия в монтажной плате с помощью болтов. Для правильной установки необходимо соблюдать посадочные размеры - габариты устройства указаны точно. Несменяемая рукоятка исключает возможность её потери, но ограничивает варианты оформления панели управления. Подключение кабелей сечением до 360 мм2 требует точного затягивания винтов - переусердствовать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Применяется в соответствии с нормами безопасности для оборудования класса III. Отсутствие степени защиты IP00 означает, что аппарат не защищён от прикосновений и попадания посторонних предметов - поэтому он обязательно должен быть установлен внутрь закрытого щита. Сертифицирован в реестре радиоэлектронной продукции (РЭ-2497/20).

Преимущества

• Высокая коммутационная способность - выдерживает 400 А постоянной нагрузки и 22 кА КЗ.
• Надёжная конструкция - стационарное исполнение снижает риск случайного отключения.
• Удобная рычажная рукоятка - быстрый доступ при аварийной ситуации.
• Необходимость установки в щит - гарантирует безопасность персонала.
• Совместимость с широким спектром кабелей - до 360 мм2, что покрывает большинство промышленных решений.

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне электрощита или в открытых помещениях.
• Несменная рукоятка - невозможно заменить на другую форму или цвет, ограничивает дизайн панели.
• Только стационарная установка - не предназначается для портативного или мобильного использования.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания, требует наличия предохранителей или автоматических выключателей в цепи.
• Не имеет визуального индикатора положения - состояние “вкл/выкл” определяется только по положению рукоятки.

Примеры использования

• Автоматическая линия производства - служит для отключения питания перед техобслуживанием.
• Вентиляционные системы - применяется как аварийный выключатель на входе в двигатель.
• Насосные станции - используется как сервисный разъединитель для ремонта насосов.
• Энергоустановки с двигателями мощностью до 160 кВт - обеспечивает ручное отключение при плановых работах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте жилы не более 360 мм2, иначе возможен перегрев.
• Обязательно устанавливайте ВР32-37Ф А30220 400А УХЛ3 в закрытый щит - даже при малом уровне запылённости риск поражения током остаётся.
• При сборке щита учтите свободное пространство вокруг аппарата - необходим минимум 50 мм для доступа к рукоятке.
• Не используйте этот выключатель как единственный элемент защиты - всегда сочетайте его с автоматическими выключателями или предохранителями.
• Проверяйте затяжку винтов после первых нескольких включений - термические циклы могут вызвать ослабление контактов.
• Для сертификации и технического учета сохраняйте номер реестра РЭ-2497/20 и документацию КЭАЗ.
