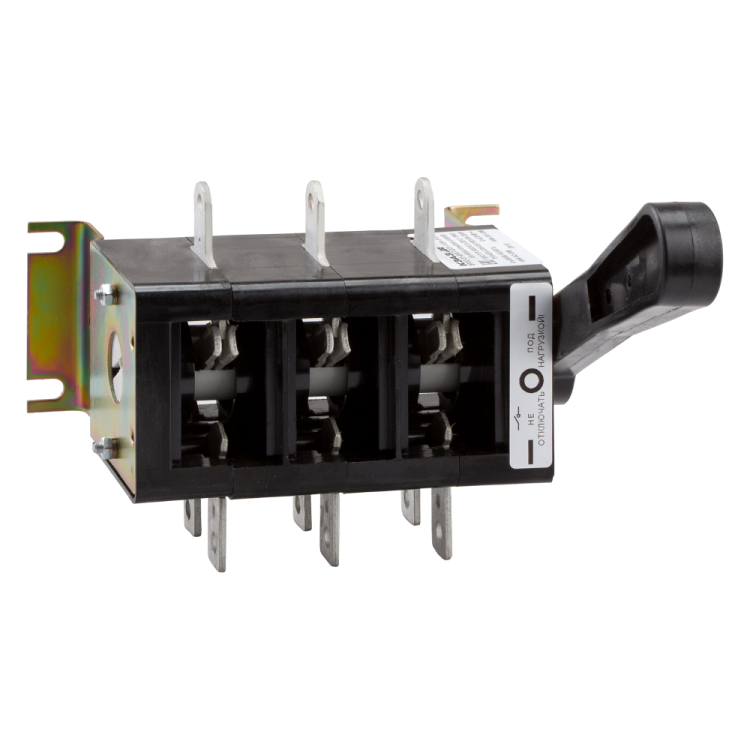

Рубильник ВР32-37Ф А70220 400А УХЛ3 КЭАЗ 110226

Выключатель-разъединитель ВР32-37Ф А70220 400А УХЛ3 - стационарный рубильник с рычажным управлением, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Применяется в распределительных щитах промышленных объектов, где требуется надежное механическое отключение нагрузки до 400 А. Бренд КЭАЗ обеспечивает соответствие изделию требованиям ГОСТ Р 50030.3 и сертифицированной серии ВР-32.

Назначение и область применения

Выключатель-разъединитель ВР32-37Ф А70220 400А УХЛ3 используется для ручного отключения силовой цепи без нагрузки. Он не предназначен для коммутации рабочего тока - только для изоляции участка сети перед работой. Подходит в качестве сервисного, аварийного или предохранительного выключателя. Часто применяется в системах управления станками, конвейерами, насосными группами и других промышленных установках, где нужна визуальная проверка размыкания цепи.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Номинальное напряжение изоляции: 660 В - рассчитан на работу в сетях до 660 В переменного тока.
• Условный ток короткого замыкания: 22 кА - выдерживает кратковременные импульсы тока КЗ до этой величины без повреждений.
• Номинальная мощность AC-3: 160 кВт - соответствует нагрузкам типичных асинхронных двигателей.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности.
• Максимальное сечение кабеля: 360 мм2 - позволяет подключать крупногабаритные медные жилы.
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки внутри корпуса или шкафа.
• Тип подключения: винтовые зажимы - надежное соединение, допускающее многократную переустановку.
• Габариты: 212×164×150 мм - компактный размер для монтажа в стандартные щитовые рамки.
• Частота: 50/60 Гц - совместим с сетями России и стран с аналогичными стандартами.
• Цвет рукоятки: черный - контрастный, легко заметен в работе.

Совместимость и монтаж

Выключатель-разъединитель ВР32-37Ф А70220 400А УХЛ3 монтируется на монтажную плату или внутрь распределительного щита. Подходит для фронтального монтажа - рукоятка выступает на лицевую сторону шкафа, что удобно для операторского доступа. Для установки необходима свободная площадь минимум 212×164 мм. Нет необходимости в дополнительных креплениях - вес изделия распределяется равномерно через основание. Отсутствие вспомогательных контактов исключает возможность дистанционного управления или сигнализации состояния.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Сертифицировано в реестре радиоэлектронной продукции (РЭ-2497/20). Конструкция гарантирует четкое видимое положение контактов - при отключенном состоянии между контактами есть явный воздушный зазор, что соответствует нормам безопасности для ремонтных работ. Не содержит элементов, создающих риск самопроизвольного включения.

Преимущества

• Надежная механическая фиксация контактов - снижает вероятность нагрева и окисления даже при высоких токах.
• Необходимый минимум деталей - меньше точек отказа, проще диагностика и обслуживание.
• Совместим с большими сечениями кабелей - не требует переходников при подключении силовых линий.
• Устойчивость к климатическим воздействиям - работает в суровых условиях без дополнительного обогрева или герметизации.
• Простота эксплуатации - рычаг с четким ходом и фиксацией в обоих положениях.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это вызывает быстрый износ контактов.
• Степень защиты IP00 - нельзя использовать вне закрытого шкафа или помещения.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к автоматике или пульту управления.
• Нельзя применять в местах с постоянной вибрацией без дополнительной фиксации - возможен люфт в механизме.
• Не рекомендован для установки в открытых зонах, где возможен случайный контакт или попадание жидкости.

Примеры использования

• Главный сервисный выключатель в щите питания станка с асинхронным двигателем мощностью 160 кВт.
• Автоматический аварийный отключатель на входе в цеховую линию конвейера.
• Разъединитель в распределительном пункте для изоляции группы насосов перед плановым осмотром.
• Предохранительный выключатель в системе теплоснабжения, где необходимо гарантированное отсутствие напряжения при ремонте.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 360 мм2 - иначе зажимы не смогут плотно затянуться.
• Обязательно используйте выключатель-разъединитель ВР32-37Ф А70220 400А УХЛ3 только после отключения автомата или предохранителей - он не гасит дугу.
• При установке в щит соблюдайте минимальные зазоры вокруг аппарата - не менее 50 мм с боков и сверху для теплоотвода и доступа.
• Не используйте этот рубильник вместо автоматического выключателя - он не защищает от перегрузок и КЗ.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высокой влажности среды.
