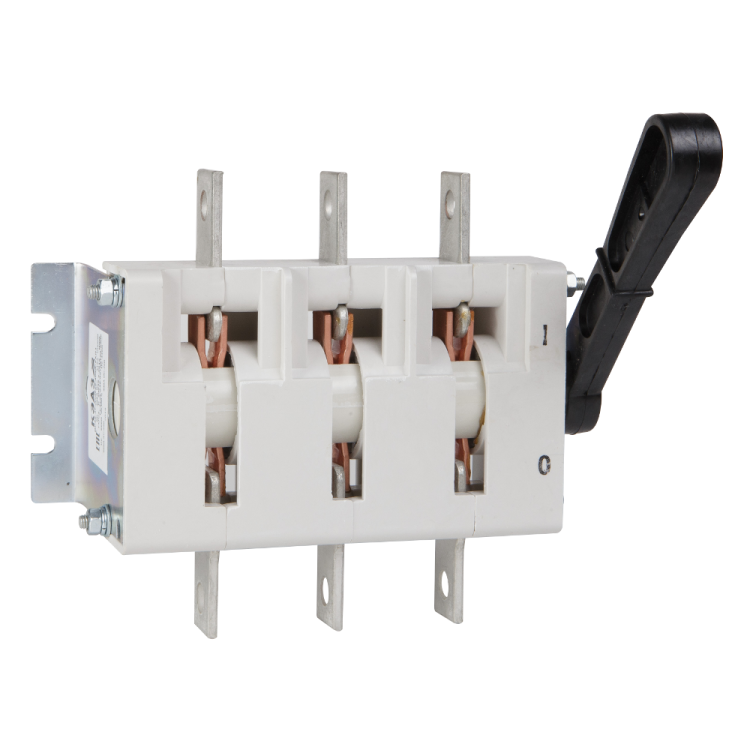

Рубильник ВР32-37 А70220 400А УХЛ3 КЭАЗ 103397

Выключатель-разъединитель ВР32-37-А70220-400А-УХЛ3 от КЭАЗ - трёхполюсный рубильник с номинальным током 400 А, предназначенный для безопасного отключения цепей в распределительных щитах. Он сочетает функции сервисного и аварийного выключателя, обеспечивает механическую изоляцию цепи и подходит для частых операций в промышленных условиях.

Назначение и область применения

Выключатель-разъединитель ВР32-37-А70220-400А-УХЛ3 используется для ручного отключения электрической цепи без нагрузки, чтобы обеспечить безопасную работу персонала при обслуживании оборудования. Он применяется как сервисный выключатель - для отключения питания перед ремонтом, как устройство аварийной остановки и как предохранительный выключатель в системах с высокой надёжностью требований. Подходит для установки в силовые распределительные щиты на предприятиях, в цехах, на конвейерах, насосных станциях и других объектах с переменным или постоянным током до 660 В.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева;
• Количество полюсов: 3 - отключает все три фазы одновременно;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу в сетях до этой величины;
• Условный ток короткого замыкания: 22 кА - выдерживает кратковременные токи КЗ до этого уровня без повреждений;
• Номинальная мощность при AC-3 (400 В): 160 кВт - позволяет коммутировать двигатели мощностью до этого значения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Максимальное сечение кабеля: 360 мм2 - подходит для крупногабаритных медных жил;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса или шкафа;
• Габариты: 212×164×150 мм - компактный размер для плотной компоновки в щите;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение;
• Способ монтажа: монтажная плата - крепится болтами к металлической пластине или стенке щита;
• Тип рукоятки: несменная ручка - обеспечивает жёсткую связь с механизмом, исключает случайное отключение;
• Два направления: рукоятка перемещается вперёд и назад - удобна для управления в ограниченном пространстве.

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-А70220-400А-УХЛ3 предназначен для фронтального монтажа на монтажную плату. Для установки требуется подготовить отверстие по габаритам 212×164 мм и закрепить устройство четырьмя болтами через крепёжные отверстия в рамке. Присоединение кабелей осуществляется через винтовые зажимы - максимальное сечение 360 мм2. Обязательно соблюдать порядок затяжки: равномерно, без перекосов, с использованием динамометрического ключа при необходимости. Монтаж допускается только в защищённых помещениях или внутри щитов с классом защиты не ниже IP54. Нельзя использовать вне корпуса - IP00 не защищает от доступа людей, пыли и влаги.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37-А70220-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Соответствие нормам обеспечивает гарантированную изоляцию, устойчивость к термическим и электродинамическим воздействиям при КЗ. Конструкция исключает самопроизвольное включение - рукоятка фиксируется в положении “вкл” и “выкл”. Цвет рукоятки - чёрный, что соответствует стандартам безопасности для отключающих устройств. Как предохранительный выключатель, он выполняет роль механического разрыва цепи, но не заменяет автоматические аппараты защиты - его нельзя применять для отключения токов перегрузки или КЗ под нагрузкой.

Преимущества

• Высокая коммутационная стойкость - выдерживает до 22 кА КЗ без выхода из строя;
• Надёжное винтовое присоединение - минимизирует риск нагрева и окисления контактов;
• Универсальность по роду тока - работает как в переменном, так и в постоянном токе;
• Фронтальный монтаж - удобен для обслуживания и контроля состояния;
• Необходимый для промышленных объектов уровень защиты по климату - УХЛ3 позволяет эксплуатацию в суровых условиях;
• Интегрированная рукоятка - снижает вероятность потери или неправильной установки.

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать открыто; обязательно использование в закрытых щитах;
• Не предназначен для частого включения/отключения под нагрузкой - только для отключения без тока;
• Не заменяет автоматический выключатель - не обладает тепловой или электромагнитной защитой;
• Требует ручного управления - не подходит для автоматических систем без дополнительных приводов;
• Нет возможности удалённого управления - только местное управление через рукоятку.

Примеры использования

• Отключение питания промышленного станка перед техобслуживанием;
• Авторазмыкание цепи при аварии на конвейере;
• Разъединение секций распределительного щита для планового ремонта;
• Обеспечение электробезопасности при работе с насосными группами в химпроизводстве;
• Использование в системах освещения больших помещений, где нужен быстрый и видимый разрыв цепи.

Практические советы

• Выбирая этот выключатель-разъединитель ВР32-37-А70220-400А-УХЛ3, убедитесь, что посадочное отверстие в щите точно соответствует габаритам 212×164 мм - иначе потребуется доработка;
• При подключении кабелей сечением более 150 мм2 используйте наконечники - они обеспечивают лучший контакт и предотвращают деформацию жил;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых операциях;
• Не используйте устройство в условиях, где возможен доступ посторонних лиц - даже при наличии замка, IP00 не препятствует физическому вмешательству;
• Для систем с несколькими источниками питания - используйте ВР32-37-А70220-400А-УХЛ3 как основной разъединитель, но всегда дополняйте его автоматическими выключателями.
