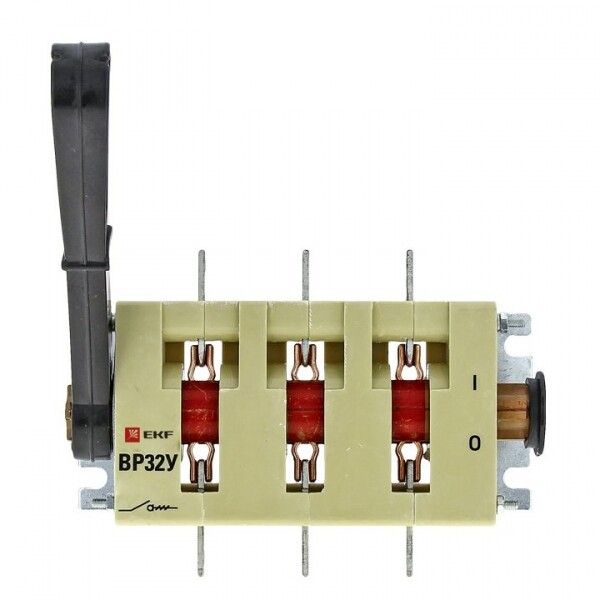

Выключатель-разъединитель ВР32У-37А71220 400А, 2 направления с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima | uvr32-37a71220

Выключатель-разъединитель ВР32У-37А71220 от EKF - это надёжное устройство для ручного отключения и включения трёхфазных цепей до 400 А, предназначенное для распределительных щитов. Благодаря дугогасительным камерам и двойному разрыву цепи, он безопасно коммутирует высокие токи, в том числе при запуске двигателей. Модель из серии PROxima подходит для промышленных объектов, где требуется четкий визуальный контроль состояния цепи.

Назначение и область применения

Выключатель-разъединитель ВР32У-37А71220 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийной остановке оборудования. Он выполняет три функции: главный выключатель, сервисный выключатель и устройство аварийной остановки. Применяется в распределительных щитах на предприятиях, в цехах, на конвейерах, насосных станциях и других объектах с трёхфазной сетью 400–690 В. Подходит для систем с активной и индуктивной нагрузкой, включая двигатели мощностью до 200 кВт.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В, 50 Гц
• Максимальное сечение кабеля: 240 мм2
• Условный ток короткого замыкания: 22 кА
• Номинальный кратковременно выдерживаемый ток: 1200 кА·с
• Номинальная мощность (AC-23, 400 В): 200 кВт
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип управления: ручная рычажная рукоятка
• Тип присоединения: болтовое, с использованием кабельных наконечников
• Способ монтажа: фиксация на монтажную плату внутри щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Конструкция: встраиваемое устройство с ножевой контактной системой и двойным видимым разрывом
• Цвет рукоятки: чёрный
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель ВР32У-37А71220 монтируется на DIN-рейку или жесткую монтажную плиту в распределительном щите. Клеммы расположены перпендикулярно поверхности щита - это удобно для подвода шин или кабелей сверху или сбоку. Для подключения используются медные кабели с наконечниками, сечением до 240 мм2. Болты затягиваются моментом, соответствующим нормам ГОСТ. Рукоятка несъёмная, но её положение (левое или правое) можно изменить во время работы - достаточно перевернуть корпус устройства на 180°. Направление открывания рукоятки не влияет на работу аппарата.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-37А71220 соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что гарантирует соответствие международным стандартам безопасности. Двойной видимый разрыв цепи позволяет точно определить, что оборудование отключено - это требование для работ по техобслуживанию. Дугогасительные камеры предотвращают повреждение контактов при отключении под нагрузкой, снижают риск возгорания. IP20 не обеспечивает защиту от пыли и брызг - устройство устанавливается исключительно внутри закрытых щитов.

Преимущества

• Двойной разрыв цепи - наглядное подтверждение отключения, важно для соблюдения правил охраны труда
• Дугогасительные камеры позволяют отключать нагрузку даже при максимальном токе, без риска повреждения контактов
• Возможность изменения положения рукоятки (лево/право) после установки - упрощает компоновку щита
• Высокая коммутационная способность (22 кА) - подходит для сложных промышленных условий
• Конструкция рассчитана на длительную эксплуатацию при токе до 1200 кА·с - устойчив к импульсным перегрузкам

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление через рукоятку
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных помещениях
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или блокировки
• Не рекомендуется для частого включения/выключения (более 10 раз в час) - это сокращает срок службы контактов
• Требуется свободное место перед щитом для полноценного поворота рукоятки (не менее 15 см)

Примеры использования

• Отключение питания трехфазного станка перед техническим обслуживанием
• Автоматическая остановка конвейера при аварии - как часть системы безопасности
• Изолирование участка сети при плановом ремонте в цехе
• Разъединение входного кабеля от основного распределительного щита
• Защита силового щита с двигателями мощностью до 200 кВт

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 240 мм2 - иначе не получится плотно затянуть клеммы
• При установке ориентируйте рукоятку так, чтобы она легко поворачивалась без препятствий - учтите соседние аппараты
• Для долгой службы регулярно осматривайте контакты на наличие следов дуги или нагара - при необходимости очищайте мягкой щёткой
• Не используйте этот выключатель как замену автоматическому выключателю - он не имеет тепловой или электромагнитной защиты
• При замене старого аппарата убедитесь, что новый ВР32У-37А71220 совпадает по габаритам и месту крепления
