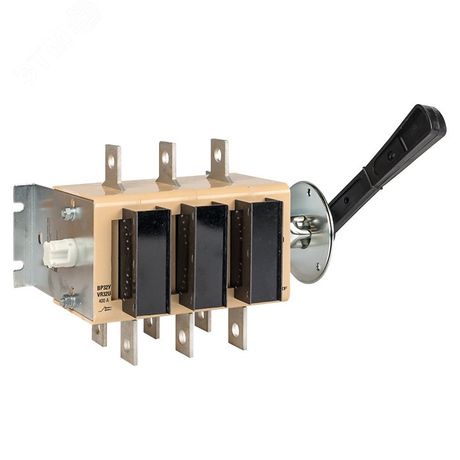

Выключатель-разъединитель ВР32У-37B71250 400А, 2 направления с д/г камерами, съемная левая/правая рукоятка EKF MAXima PROxima | uvr32-37b71250

Выключатель-разъединитель ВР32У-37B71250 от EKF - это надёжный главный выключатель с дугогасительными камерами, предназначенный для безопасного отключения и включения трёхфазных цепей до 400 А. Модель из серии PROxima подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель ВР32У-37B71250 используется как главный выключатель для ручного отключения питания в трёхфазных сетях переменного тока с частотой 50 Гц. Он применяется там, где требуется физический разрыв цепи для обслуживания, ремонта или аварийной остановки - например, на станках, конвейерах, насосных станциях, в системах вентиляции и других промышленных установках. Благодаря наличию дугогасительных камер, он способен отключать нагрузки под током, что отличает его от обычных разъединителей.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 22 кА
• Кратковременно выдерживаемый ток: 1200 кА·с
• Номинальная мощность (AC-23): 200 кВт
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип подключения: болтовое, через клеммы
• Максимальное сечение кабеля: 240 мм2
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Конструкция: встраиваемое устройство с ножевой контактной системой
• Цвет корпуса: чёрный
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Выключатель-разъединитель ВР32У-37B71250 устанавливается на монтажную плату с помощью крепёжных отверстий. Подключение выполняется болтовым способом - к клеммам присоединяются медные жилы с кабельными наконечниками. Максимальное сечение кабеля - 240 мм2, что позволяет использовать его в мощных цепях. Клеммы расположены перпендикулярно плоскости монтажа, что удобно для подвода шин или кабелей сверху или сбоку. Обратите внимание: устройство не имеет встроенных предохранителей - типоразмер 1 указан для совместимых предохранителей, которые необходимо устанавливать отдельно, если требует схема защиты.

Особенности конструкции

Контактная система выполнена в виде ножей с двойным видимым разрывом - при отключении каждая фаза размыкается в двух точках, что повышает надёжность изоляции. Дугогасительные камеры обеспечивают быстрое гашение электрической дуги даже при отключении значительных токов. Корпус выполнен из прочного пластика, устойчивого к механическим воздействиям. Рукоятка съемная - её можно легко переустановить слева или справа без демонтажа устройства, что удобно при компоновке щита.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-37B71250 соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления. Наличие двойного разрыва гарантирует визуальный контроль состояния цепи - важное условие для работы по технике безопасности. IP20 не обеспечивает защиту от пыли и брызг - устройство следует устанавливать внутри закрытых щитов. Для работ с оборудованием обязательно соблюдайте процедуры энергоотключения и блокировки (LOTO).

Преимущества

• Двойной видимый разрыв - гарантированная изоляция цепи при отключении
• Эффективные дугогасительные камеры позволяют отключать нагрузку под током
• Сменная рукоятка - гибкая компоновка в щитах любой конфигурации
• Высокая коммутационная стойкость - 22 кА короткого замыкания
• Поддержка крупных сечений кабелей (до 240 мм2) - снижает необходимость переходников
• Климатическое исполнение УХЛ3 - надёжна в холодных и влажных помещениях

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление через рукоятку
• IP20 - нельзя устанавливать вне щитов, в сырых или запылённых средах
• Не имеет встроенного теплового или электромагнитного расцепителя - для защиты от перегрузок нужен отдельный автомат
• Запрещено отключать при токе выше 400 А - возможен выход из строя контактов
• Не рассчитан на частые операции включения/отключения - рекомендовано не более 10–15 циклов в час

Примеры использования

• Главная кнопка отключения питания на станке ЧПУ перед техобслуживанием
• Разъединитель в распределительном щите промышленного цеха для отключения группы оборудования
• Интерфейс между источником питания и преобразователем частоты
• Автоматизация линии конвейера с ручным отключением для экстренной остановки

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте наконечники, подходящие под клеммы (не менее 8×10 мм)
• При установке рукоятки убедитесь, что она свободно перемещается и не задевает соседние элементы
• Для долговечности контактов не допускайте частых включений под максимальной нагрузкой - лучше использовать автоматические выключатели для частых операций
• Проверяйте затяжку болтов после первых нескольких включений - термические циклы могут вызвать ослабление соединений
• Если требуется защита от перегрузок - параллельно установите автоматический выключатель с подходящими характеристиками
