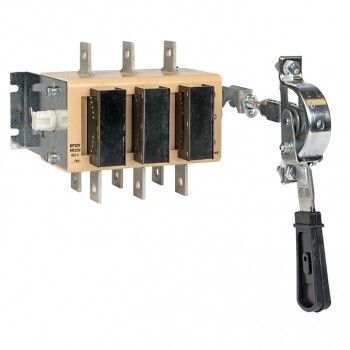

Выключатель-разъединитель ВР32У-37A71240-R 400А 2 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-37a71240-r

Выключатель-разъединитель 32У-37A71240-R от EKF предназначен для безопасного ручного отключения и включения трёхфазных цепей до 400 А в распределительных щитах. Этот прибор сочетает функции аварийного отключения и сервисного разъединения, обеспечивает надёжное гашение дуги и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Выключатель-разъединитель 32У-37A71240-R используется для ручного отключения электроцепей при обслуживании, ремонте или аварийной ситуации. Подходит для установки в силовые щиты на объектах с высокими токовыми нагрузками: промышленные станки, конвейеры, насосные группы, системы вентиляции. Обеспечивает физическое размыкание цепи - необходимое условие для работы по правилам безопасности (ПТЭ, ПУЭ).

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (частота 50 Гц)
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 22 кА
• Кратковременно выдерживаемый ток: 11 кА
• Номинальная мощность при 400 В (AC-23): 200 кВт
• Тип присоединения: болтовое (клеммы для шин или кабелей)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом щите
• Тип рукоятки: рычажного типа, смещённая вперёд для удобного доступа
• Цвет элементов управления: чёрный
• Конструкция: компактное устройство в жестком корпусе, монтируется на плату
• Функции: аварийная остановка, сервисное отключение, главный разъединитель

Совместимость и монтаж

Выключатель-разъединитель 32У-37A71240-R устанавливается на DIN-рейку или монтажную плиту внутри металлического щита. Болтовые зажимы позволяют подключить медные шины или кабели сечением до 120 мм2. Устройство совместимо с другими компонентами серии PROxima от EKF. Для монтажа требуется свободное пространство вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке. Не допускается установка в открытых помещениях или местах с повышенной запылённостью без дополнительной защиты.

Безопасность и стандарты

Конструкция выключателя-разъединителя 32У-37A71240-R соответствует принципам безопасности ПУЭ: обеспечивает двойной видимый разрыв цепи, что позволяет гарантированно определить состояние «выключено». Применение дугогасительных камер снижает риск возгорания при отключении нагрузки. Несмотря на отсутствие степени защиты IP, изделие прошло испытания на механическую прочность и термическую стойкость согласно ГОСТ Р МЭК 60947-3.

Преимущества

• Двойной видимый разрыв - наглядное подтверждение отключения цепи
• Дугогасительные камеры продлевают срок службы контактов при частых операциях
• Передняя смещённая рукоятка обеспечивает удобный захват даже при ограниченном пространстве
• Высокая коммутационная способность (22 кА) - подходит для сетей с большими токами КЗ
• Совместимость с системами EKF PROxima - унифицированные размеры и крепления

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - применяется как разъединитель, а не как автоматический выключатель
• IP00 - нельзя использовать вне щита; требует герметичной или закрытой установки
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использование с предохранителем или автоматическим выключателем в цепи
• Не рассчитан на работу при температуре ниже -25C или выше +60C
• Отсутствуют переключающие контакты - не подходит для переключения между источниками питания

Примеры использования

• Главный разъединитель в распределительном щите цехового оборудования
• Сервисное отключение питание станка перед техобслуживанием
• Автономный выключатель для отключения конвейера при аварии
• Разъединитель в системе питания насосной группы на водопроводной станции

Практические советы

• Выбирайте кабель или шину с достаточным сечением - для 400 А рекомендовано минимум 95–120 мм2 меди
• Проверьте посадочные размеры перед установкой: корпус устройства имеет фиксированный шаг крепления, совпадающий с другими моделями EKF PROxima
• Избегайте затяжки болтов слишком сильно - это повредит контактные поверхности
• Обязательно используйте сигнализацию состояния (например, световой индикатор) рядом с рукояткой, чтобы исключить человеческий фактор
• При эксплуатации в условиях вибраций проверяйте затяжку креплений каждые 6 месяцев
