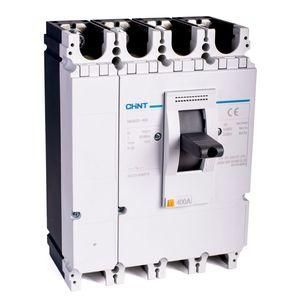

Выключатель-разъединитель перем. тока 3п AC NM8NSD-400 (R) CHINT 269593

Выключатель-разъединитель переменного тока 3-полюсный NM8NSD-400 AC (R) от CHINT предназначен для безопасного отключения и изоляции электрической цепи под нагрузкой. Этот компактный коммутационный аппарат используется в распределительных щитах промышленных объектов, где требуется надёжная механическая изоляция и управление мощными потребителями. Артикул 269593 соответствует серии NM8NSD (AC), которая обеспечивает совместимость с другими элементами автоматизации CHINT.

Назначение и область применения

Выключатель-разъединитель NM8NSD-400 AC (R) сочетает функции отключения нагрузки и создания видимого воздушного зазора - то есть он не просто выключает ток, но и физически размыкает цепь для безопасности при обслуживании. Подходит для установки в качестве главного выключателя в силовых щитах, на входе в оборудование, узлы управления насосами, компрессорами, конвейерами и другим промышленным оборудованием с током до 400 А. Применяется в системах с напряжением 400–690 В переменного тока.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать все три фазы одновременно;
• Номинальный ток: 400 А - способен длительно проводить ток этой величины без перегрева;
• Кратковременный выдерживаемый ток: 5 кА - выдерживает токи короткого замыкания до 5000 А в течение нескольких секунд;
• Номинальное напряжение: 400–690 В - работает в сетях среднего класса напряжения, включая промышленные 400 В и 690 В;
• Моторный привод: да - можно подключить внешний электропривод для дистанционного управления;
• Тип управления: рычажковый - оператор вручную перемещает рычаг для включения/выключения;
• Конструктивное исполнение: комплектное устройство в корпусе - всё собрано в одном герметичном модуле, не требует сборки на месте;
• Степень защиты IP40 - защищён от доступа пальцами и твёрдых предметов более 1 мм, но не от воды и пыли;
• Цвет элементов управления: черный - контрастный, легко заметен в условиях освещения.

Совместимость и монтаж

Устройство рассчитано на монтаж на DIN-рейку 35 мм, что типично для современных шкафов управления. Посадочные размеры соответствуют стандартной габаритной схеме серии NM8NSD (AC), поэтому его можно заменить аналогичными изделиями без переделки крепления. Для работы с моторным приводом необходимо дополнительно заказать приводной механизм, совместимый с этим типом контактора. Клеммы предназначены для подключения медных жил сечением до 120 мм2. Убедитесь, что ширина щита достаточна - устройство занимает около 108 мм по ширине.

Безопасность и стандарты

Выключатель-разъединитель NM8NSD-400 AC (R) соответствует международному стандарту IEC 60947-3 для выключателей-разъединителей. Он прошёл проверку на механическую прочность, термическую стойкость и электрическую целостность. Наличие видимого разрыва гарантирует соответствие требованиям безопасности при проведении работ по техобслуживанию. Однако IP40 не допускает использование в сырых или запылённых помещениях без дополнительной защиты.

Преимущества

• Функция главного выключателя - позволяет использовать его вместо двух отдельных устройств (рубильник + автомат);
• Поддержка моторного привода - удобно для удалённого управления в труднодоступных местах;
• Жесткий металлический корпус - повышает долговечность и снижает риск деформации при ударах;
• Чёткое положение рычага - визуально определяется состояние “вкл” / “выкл”, исключает двусмысленность;
• Совместимость с серией NM8NSD (AC) - возможность унифицировать комплектацию всего щита.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель, а разъединитель; рекомендуется применять с предохранителем или автоматом для защиты от перегрузок;
• Защита IP40 не подходит для улицы, влажных помещений, цехов с брызгами воды или высокой запылённостью - нужна дополнительная оболочка или шкаф;
• Не имеет встроенной защиты от сверхтоков - обязательно используйте в паре с автоматическим выключателем или предохранителем;
• Требуется ручное воздействие - нельзя использовать там, где необходима автоматическая блокировка или интервалы включения.

Примеры использования

• Главный рубильник на входе в промышленный станок с двигателем 30 кВт;
• Разъединитель в распределительном щите конвейерной линии с несколькими двигателями;
• Точка отключения питания для сервисного обслуживания системы вентиляции;
• Компонент в составе пускателя с моторным приводом для дистанционного отключения.

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток оборудования не превышал 400 А - превышение вызывает нагрев и выход из строя;
• При использовании моторного привода убедитесь, что питание привода согласовано с напряжением сети (например, 220 В или 380 В);
• Не затягивайте клеммы слишком сильно - это может повредить контактные поверхности;
• Обязательно отключайте питание перед открыванием крышки устройства - даже при выключенном рычаге возможна опасность при наличии конденсаторов или индуктивных нагрузок;
• Для условий повышенной запылённости рекомендовано устанавливать NM8NSD-400 AC (R) внутри закрытого шкафа с защитой IP54 или выше.
