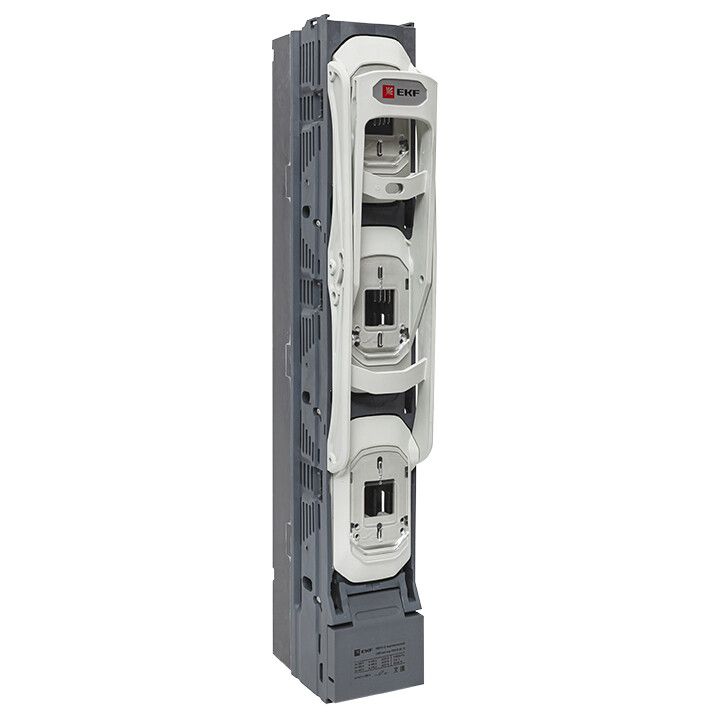

Выключатель-разъединитель УВРЭ v2 верт. (185мм) 400А одновременный под ППН габ.2 PROxima EKF uvre2-v-400-o

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 400А одновременный под плавкий предохранитель (ППН) габарит 2 от EKF предназначен для ручного отключения питания и защиты цепей от коротких замыканий. Устройство применяется в силовых щитах и распределительных системах с напряжением до 690 В, обеспечивает безопасную изоляцию при обслуживании благодаря двойному видимому разрыву.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный используется как главный, сервисный и аварийный выключатель в системах распределения электроэнергии. Подходит для установки в вводно-распределительных устройствах (ВРУ), шкафах управления, распределительных щитах и на трансформаторных подстанциях. Обеспечивает ручное отключение нагрузки и совмещает функции разъединителя и защиты через внешний плавкий предохранитель ППН.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 50–100 кА
• Габарит предохранителя: 2 (соответствует типу ППН)
• Номинальная мощность при 400 В (AC-23): 199 кВт
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип рукоятки: рычажная, для удобного ручного управления
• Конструкция: компактное устройство в цельном металлическом корпусе
• Способ монтажа: на монтажной плате (панельной раме)
• Тип присоединения: болтовые зажимы для проводников
• Поддерживает установку в щитовые шкафы

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный устанавливается на стандартную монтажную плиту внутри щита. Для подключения используются болтовые зажимы - необходимо подготовить провода с зачищенными концами и фиксирующими кольцами. Размеры аппарата соответствуют габариту 2, что позволяет использовать его в шкафах с ограниченным пространством. Предохранители ППН не входят в комплект - их выбирают отдельно по токовой характеристике и классу отключения. Убедитесь, что посадочное место под предохранитель соответствует габариту 2.

Безопасность и стандарты

Устройство обеспечивает двойной видимый разрыв при отключении - это требование норм безопасности для работ по обслуживанию. Соответствует требованиям к разъединителям согласно ГОСТ Р МЭК 60947-3. Напряжение до 690 В и ток до 400 А позволяют применять его в промышленных сетях. IP30 не предусматривает защиту от пыли и брызг - использование вне закрытых щитов запрещено.

Преимущества

• Обеспечивает надежный механический разрыв цепи - важен для работы в условиях техобслуживания
• Интегрированная конструкция снижает риск некорректного монтажа
• Рычажная рукоятка удобна для быстрого отключения даже в условиях ограниченного пространства
• Совместимость с предохранителями ППН позволяет легко реализовать защиту от КЗ и перегрузки
• Подходит для многократных операций отключения/включения в рамках допустимой нагрузки

Ограничения применения

• Не предназначен для автоматического отключения - требуется ручное управление
• Не работает без внешнего плавкого предохранителя - сам по себе не обеспечивает защиту от перегрузки
• Степень защиты IP30 исключает использование во влажных, пыльных или открытых помещениях
• Не рекомендован для частых коммутаций под нагрузкой - оптимально для редких отключений при плановом обслуживании
• Не имеет встроенных контактов для сигнализации - нельзя подключить датчик состояния без дополнительных элементов

Примеры использования

• Главный выключатель в ВРУ промышленного объекта перед группой потребителей
• Сервисный разъединитель перед частотным преобразователем на конвейере
• Автоматический аварийный отключатель на насосной станции с ручным сбросом
• Распределительный пункт на трансформаторной подстанции 0,4 кВ

Практические советы

• Выбирайте предохранитель ППN с током отключения чуть выше рабочего тока (например, 400–500 А), чтобы избежать ложных срабатываний
• Перед монтажом проверьте соответствие посадочных размеров - габарит 2 требует точного совпадения с местом установки
• При подключении используйте медные жилы с площадью сечения не менее 95 мм2 для 400 А
• Не затягивайте болты слишком сильно - это повредит контактные поверхности
• Проверяйте целостность разрыва после отключения - визуально убедитесь, что все три полюса разомкнуты
• Для длительной эксплуатации регулярно осматривайте контакты на окисление и нагрев
