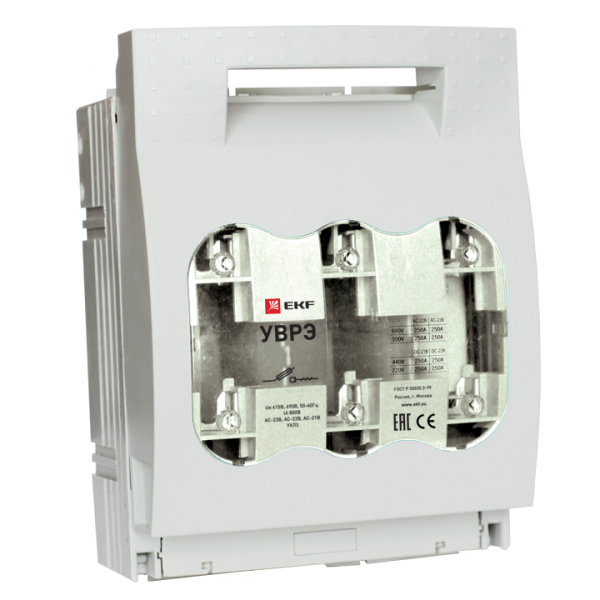

Выключатель-разъединитель УВРЭ 400А откидного типа под предохранители ППН (габ.2) | uvre-400 EKF

Выключатель-разъединитель УВРЭ 400А откидного типа под предохранители ППН (габарит 2) от EKF предназначен для ручного отключения и защиты цепей переменного тока до 400 В. Он используется в распределительных щитах и вводно-распределительных устройствах, обеспечивает видимый разрыв цепи и совместим с предохранителями ППН габарита 2. Артикул UVRÉ-400 соответствует серии PROxima.

Назначение и область применения

Выключатель-разъединитель УВРЭ 400А применяется для безопасного отключения электроцепей при обслуживании, ремонте или аварийных ситуациях. Его основная задача - создание видимого разрыва цепи и защита от коротких замыканий через установленные плавкие предохранители (не входят в комплект). Подходит для установки в распределительные щиты, шкафы управления, вводные пункты и другие места, где требуется надёжное механическое отключение нагрузки. Используется в промышленных системах: на станках, конвейерах, насосных группах, вентиляционных установках.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Максимальное сечение кабеля: 240 мм2
• Номинальная мощность (AC-23): 199 кВт
• Условный ток короткого замыкания: 105 кА
• Кратковременно выдерживаемый ток: 1200 кА
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Тип присоединения: болтовое
• Тип управления: ручка
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, допустима повышенная влажность)
• Габарит предохранителя: 2 (соответствует типу ППН)
• Конструкция: встраиваемое устройство фиксированной установки
• Подходит для установки на DIN-шину: да
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель УВРЭ 400А монтируется на монтажную плиту или DIN-шину внутри распределительного щита. Для подключения используются болтовые зажимы - максимальное сечение провода 240 мм2. Кабель должен быть зачищен и плотно затянут, чтобы избежать нагрева. Предохранители ППН габарита 2 устанавливаются в держатели на откидной крышке - они не входят в комплект и выбираются отдельно в зависимости от тока защиты. Устройство имеет компактные габариты, что позволяет экономить место в щите. Обязательно соблюдайте свободное пространство вокруг аппарата для открытия крышки (минимум 80–100 мм спереди).

Безопасность и стандарты

Выключатель-разъединитель УВРЭ 400А соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99) и выполнен в соответствии с международными нормами безопасности. Откидная крышка обеспечивает видимый разрыв цепи - это обязательное требование для работ по техобслуживанию. Степень защиты IP30 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги - применение в условиях высокой влажности или на улице запрещено. Цвет ручки - черный, что соответствует стандартному цветовому кодированию для отключающих устройств.

Преимущества

• Видимый разрыв цепи при открытии крышки - повышает безопасность при работе на оборудовании
• Интегрированные контрольные отверстия позволяют проверять наличие напряжения без вскрытия корпуса
• Компактная форма и возможность монтажа на DIN-шину снижают занимаемую площадь в щите
• Высокая коммутационная способность (105 кА) обеспечивает надёжную работу даже при серьёзных КЗ
• Поддержка предохранителей ППН - широкая доступность запчастей и совместимость с существующими решениями

Ограничения применения

• Не предназначен для работы во влажных помещениях, на улице или в средах с агрессивными парогазовыми выбросами - степень защиты IP30 недостаточна
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки без внешних предохранителей
• Не рекомендуется для частого включения/выключения (более 10–15 раз в день) - рассчитан на редкое оперативное отключение
• Требует наличия предохранителей ППН габарита 2; использование других типов не допускается
• Не подходит для установки в щиты с ограниченным передним доступом - крышка должна полностью открываться

Примеры использования

• Вводной рубильник в распределительном щите цеха с трёхфазной сетью 400 В
• Отключающее устройство перед частотным преобразователем на конвейере
• Разъединитель в щите управления насосной станцией
• Центральный выключатель для группы оборудования, требующего планового отключения

Практические советы

• Перед монтажом убедитесь, что предохранители ППН подходят по току и времени-токовой характеристике - выбирайте с запасом 10–20% от рабочего тока
• При подключении кабелей используйте наконечники (штыревые или трубчатые) - это повысит контакт и долговечность
• Проверьте, что крышка легко открывается и закрывается - при жестком движении возможен износ механизма
• Для удалённого контроля состояния можно заказать модуль с дополнительным контактом NO+NC (по запросу)
• Не забудьте про маркировку: на лицевой стороне щита укажите, что это выключатель-разъединитель УВРЭ 400А от EKF, и какой участок он отключает
