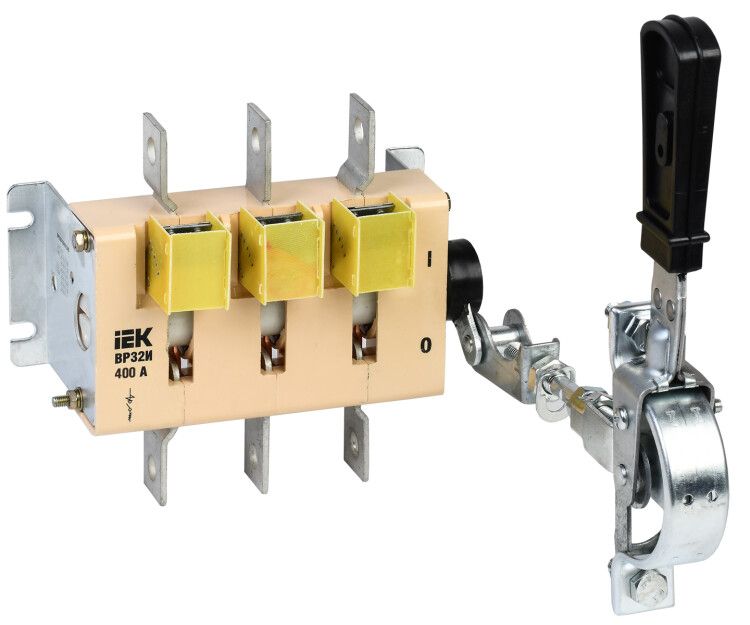

Выключатель-разъединитель ВР32И-37A31240 400А | SRK01-121-400 IEK

Выключатель-разъединитель ВР32И-37A31240 400А от IEK предназначен для ручного отключения электрической цепи в режиме нагрузки и создания видимого разрыва для безопасности при обслуживании. Применяется в низковольтных распределительных устройствах, где требуется надежное отключение и соответствие нормам ГОСТ Р 50030.3.

Назначение и область применения

Выключатель-разъединитель ВР32И-37A31240 400А используется для ручного отключения трехфазных цепей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Он не автоматический - работает только при ручном управлении. Подходит для установки в сборках КРУ, щитах управления, на входе оборудования. Является допустимым главным выключателем согласно нормативам. Часто применяется на производствах, в энергообъектах, на конвейерах и станках, где нужна фиксированная точка отключения для ремонта или техобслуживания.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 22 кА
• Тип тока: Переменный (AC)
• Тип присоединения: Болтовое
• Максимальное сечение кабеля: 120 мм2
• Тип рукоятки: Рычажная
• Способ монтажа: На монтажную плату
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: УХЛ3 - для работы в помещениях с умеренным и холодным климатом, без конденсации
• Срок службы: 10 лет
• Конструкция: Стационарное исполнение - несъемное устройство
• Привод: Ручной
• Контакты: Отсутствует указание количества - функция обеспечивается механическим размыканием полюсов

Совместимость и монтаж

Выключатель-разъединитель ВР32И-37A31240 400А монтируется на монтажную плиту или раму внутри распределительного щита. Для подключения используются болтовые зажимы - подходят медные и алюминиевые провода сечением до 120 мм2, а также шины. Обязательно соблюдайте момент затяжки болтов, указанный в руководстве производителя. Посадочные габариты должны совпадать с отверстиями на монтажной плате. Учитывайте, что устройство не имеет корпуса - требует установки в закрытую панель или ящик для защиты от случайного прикосновения.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-37A31240 400А соответствует ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Конструкция обеспечивает двойной видимый разрыв цепи - каждый полюс физически размыкается, и положение «Включено/Отключено» четко определяется визуально. Цветовая индикация (обычно красный - включено, зеленый - отключено) повышает безопасность при работе персонала. Рукоятка съемная - позволяет заблокировать устройство в отключенном состоянии с помощью замка (Lock-Out Tag-Out). Это важно для выполнения работ по технике безопасности.

Преимущества

• Двойной видимый разрыв - гарантирует полное отключение всех фаз, снижает риск ошибочного включения
• Цветовая индикация положения - ускоряет диагностику состояния цепи
• Съемная рукоятка - позволяет применять системы LOTO (блокировка и маркировка)
• Поддержка медных и алюминиевых жил - универсальность подключения
• Низкие тепловые потери - благодаря качественным контактным материалам
• Высокая коммутационная способность - 22 кА при КЗ

Ограничения применения

• Не предназначен для автономного отключения при КЗ - только для ручного отключения под нагрузкой
• Степень защиты IP00 - нельзя использовать в открытых местах, на улице или в сырых помещениях без дополнительной защиты
• Требует установки в закрытый щит - не является самостоятельным аппаратом
• Не рассчитан на частые операции включения/выключения - не подходит для систем с высокой цикличностью
• Климатическое исполнение УХЛ3 - не рекомендовано для эксплуатации при температуре ниже -40C или в условиях постоянной влажности

Примеры использования

• Главный рубильник на входе в распределительный щит цеха
• Отключающее устройство перед частотным преобразователем
• Точка отключения питания для обслуживания насосной группы
• Разъединитель в системе управления конвейером
• Функциональный элемент в КРУ с номинальным током до 400 А

Практические советы

• При подключении алюминиевых шин используйте переходные медно-алюминиевые наконечники и смазку для предотвращения окисления
• Обязательно проверьте момент затяжки болтов - переусиливать нельзя, чтобы не повредить контактные поверхности
• После монтажа проведите термографическую проверку контактов под нагрузкой - выявляет плохие соединения
• Для длительной эксплуатации регулярно осматривайте контакты на наличие нагара и окисления
• При использовании в составе комплексной системы - обязательно предусмотрите возможность блокировки рукоятки
• Убедитесь, что монтажная плата жесткая - вибрации могут вызывать ослабление контактов
