Передняя смещенная рукоятка для ВР32У 31240 MAXima | uvr32-h-2 EKF

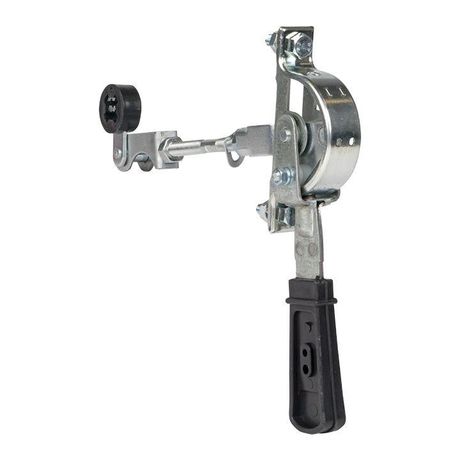

Рукоятка передняя смещенная для ВР32У 31240 MAXima от EKF PROxima обеспечивает удобное и безопасное управление силовыми разъединителями серии ВР32У через выносную фронтальную установку. Подходит для моделей на 100–400 А, используется там, где требуется доступ к устройству издалека или при ограниченном пространстве за шкафом.

Назначение и область применения

Рукоятка передняя смещенная для ВР32У 31240 MAXima предназначена исключительно для управления выключателями-разъединителями серии ВР32У с номинальными токами 100 А, 250 А и 400 А. Она позволяет выполнять операции включения и отключения цепей переменного тока до 690 В / 50 Гц без необходимости открывать корпус оборудования. Это особенно важно при монтаже в плотных распределительных щитах, на производствах с высокими требованиями к безопасности или в местах с ограниченным доступом.

Технические характеристики

• Тип изделия: рукоятка передняя смещенная
• Максимальный рабочий ток: до 400 А (совместима с ВР32У-31A31240-R, ВР32У-35A31240-R, ВР32У-37A31240-R)
• Способ монтажа: крепление винтом - надежное и не требует сварки или специальных инструментов
• Наличие оси: да - обеспечивает поворот на 90° для четкого положения “вкл/выкл”
• Запирающее устройство: есть - позволяет заблокировать рукоятку в положении “выкл”, предотвращая случайное включение
• Цвет: черный - устойчивый к выгоранию, соответствует промышленному стандарту
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Рукоятка передняя смещенная для ВР32У 31240 MAXima совместима только с конкретными модификациями выключателей-разъединителей ВР32У: - ВР32У-31A31240-R (100 А); - ВР32У-35A31240-R (250 А); - ВР32У-37A31240-R (400 А). Не подходит для других серий или моделей, даже если они имеют аналогичный ток. Монтаж выполняется через два винта на задней поверхности рукоятки - необходимо совместить отверстия с посадочными точками на корпусе ВР32У. После закручивания проверьте свободный ход оси и герметичность соединений.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляции для коммутационных аппаратов среднего класса. Наличие запирающего устройства соответствует нормам безопасности при работе с энергообъектами - позволяет применять методы LOTO (Lock Out Tag Out). Цвет и материалы обеспечивают долговечность в условиях повышенной влажности и пыли, однако не являются взрывозащищенными.

Преимущества

• Смещенное расположение рукоятки снижает риск случайного контакта с другими элементами внутри шкафа
• Фиксирующая система предотвращает неквалифицированное включение оборудования
• Оснащена осью - обеспечивает четкий механический сигнал положения (“вкл/выкл”), что важно при обслуживании
• Простая замена - не требует демонтажа всего аппарата, достаточно открутить два винта
• Поддерживается гарантией 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для автоматических систем - работает только вручную
• Не рассчитана на работу в условиях постоянного воздействия воды или агрессивных химикатов
• Не совместима с выключателями других серий, даже если они имеют внешнее сходство
• Не рекомендуется использовать при температуре ниже –25 C - возможна потеря эластичности материала оси

Примеры использования

• Электрошкафы на производственных линиях - рукоятка выводится на переднюю панель для быстрого аварийного отключения
• Щитовые комнаты на объектах ЖКХ - позволяет переключать питание без вскрытия шкафа
• Станции водоснабжения и насосные пункты - удобно при наличии нескольких ВР32У рядом
• Объекты с высокой проходимостью - запирание рукоятки предотвращает несанкционированное включение

Практические советы

• Перед установкой убедитесь, что модель ВР32У точно соответствует указанным артикулам - отличаются только префиксы (-31A, -35A, -37A)
• Проверьте зазор между рукояткой и стенкой шкафа - при смещённой форме она должна свободно поворачиваться без трения
• При использовании в пыльных помещениях регулярно протирайте ось - скопление грязи может затруднить поворот
• Запирающий механизм следует периодически смазывать силиконовым составом - не используйте масла!
• При замене старой рукоятки сохраните оригинальные винты - новые могут иметь другую резьбу
