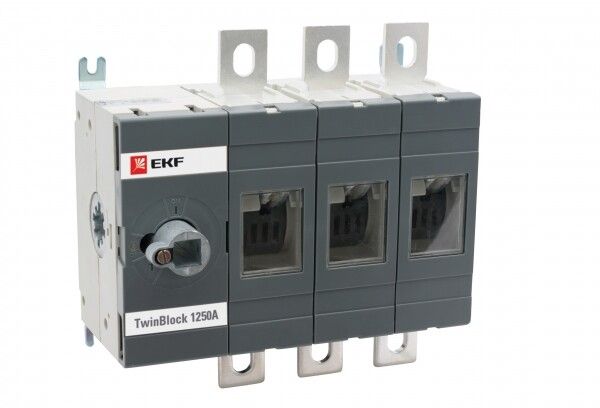

Рубильник 1250A 3P без рукоятки управления TwinBlock EKF PROxima | tb-s-1250-3p

Рубильник 1250 ампер 3 полюса без рукоятки управления TwinBlock - это выключатель-разъединитель нагрузки для главного отключения в системах распределения электроэнергии. Устройство серии TwinBlock от EKF рассчитано на работу в промышленных щитах с высокими токами и обеспечивает надежную изоляцию цепи при обслуживании. Артикул tb-s-1250-3p предназначен для фиксированной установки на монтажную плату.

Назначение и область применения

Рубильник 1250 ампер 3 полюса без рукоятки управления TwinBlock используется как главный выключатель в распределительных устройствах. Он не предназначен для частых операций включения/отключения под нагрузкой - его задача - безопасно от disconnectить цепь при ремонте, техобслуживании или аварийном отключении. Применяется в промышленных щитах: на входе в цеховые распределительные пункты, у крупных двигателей, конвейеров, нагревательных установок и других потребителей с током до 1250 А.

Технические характеристики

• Номинальный ток: 1250 А - способен длительно проводить ток этой величины без перегрева.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (частота 50–60 Гц).
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременные токи КЗ до этого значения без повреждений.
• Номинальная мощность при 400 В: 623 кВт - соответствует максимальной активной нагрузке, которую можно отключать при нормальных условиях.
• Количество полюсов: 3 - коммутируются три фазы сети, ноль не отключается.
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и воды; требует установки внутри закрытого шкафа.
• Тип подключения: винтовые зажимы - подходят для медных жил сечением, рекомендованным производителем (не указано, но типично 50–120 мм2).
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита, не имеет DIN-рейки.
• Блокировка: да - позволяет установить механический замок или пломбу для предотвращения случайного включения.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C, влажностью до 80%.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствие международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник 1250 ампер 3 полюса без рукоятки управления TwinBlock не совместим с DIN-рейкой. Монтаж выполняется на специальную металлическую монтажную плиту, которая должна быть жестко закреплена в щите. Для подключения используются винтовые зажимы - перед монтажом проверьте сечение кабеля: слишком толстый провод не войдет, слишком тонкий - плохо зажмётся. Благодаря отсутствию рукоятки, управление осуществляется через внешние механизмы: рычаги, приводы или ручной инструмент через отверстия в корпусе. Это делает его удобным для автоматизированных систем или удаленного управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует безопасность при работе с токами до 50 кА. Наличие блокировки позволяет применять его в системах, где требуется запирание в положении “выключено” - например, по правилам LOTO (Lockout-Tagout). IP20 не допускает использование вне закрытых щитов - открытая установка недопустима. Отсутствие рукоятки снижает риск неквалифицированного включения, но требует обязательного обучения персонала.

Преимущества

• Высокая коммутационная стойкость - выдерживает 50 кА КЗ, что важно для промышленных объектов с большими источниками питания.
• Надежная фиксация на монтажной плате - исключает вибрационные смещения при больших токах.
• Встроенная блокировка - легко интегрируется в системы безопасности.
• Совместимость со всей серией TwinBlock - одинаковый форм-фактор и крепления позволяют использовать в унифицированных щитах.
• Отсутствие рукоятки - минимизирует риск случайного включения, особенно в опасных зонах.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для изоляции цепи.
• Не имеет рукоятки - нельзя вручную включить/отключить без инструмента или внешнего привода.
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях.
• Требует монтажной платы - не подходит для стандартных щитов с DIN-рейкой без доработки.
• Нельзя использовать как основной выключатель для бытовых или слаботочных систем - только для силовой части.

Примеры использования

• Главная рубильник ввода в цеховой распределительный щит с мощностью до 623 кВт.
• Отключающее устройство перед большим насосом или компрессором в системе водоснабжения.
• Разъединитель в цепи печи сопротивления или термической установки.
• Узел отключения в системе конвейеров на заводе, где требуется гарантированное отключение всех трех фаз.

Практические советы

• Перед монтажом убедитесь, что монтажная плата выполнена из стали толщиной не менее 1,5 мм и имеет отверстия под крепеж устройства.
• При подключении используйте наконечники на проводах - они обеспечивают лучший контакт и предотвращают деформацию жил.
• Обязательно установите сигнализацию или индикацию состояния (например, световой индикатор) рядом с рубильником, так как отсутствие рукоятки затрудняет визуальное определение положения.
• Для работы в системах с LOTO используйте замки типа “padlockable” - они совместимы с механизмом блокировки.
• Не применяйте этот рубильник в качестве единственной защиты - всегда сочетайте с автоматическим выключателем или предохранителем.
