Рубильник 1000A 3P без рукоятки управления TwinBlock EKF PROxima | tb-s-1000-3p

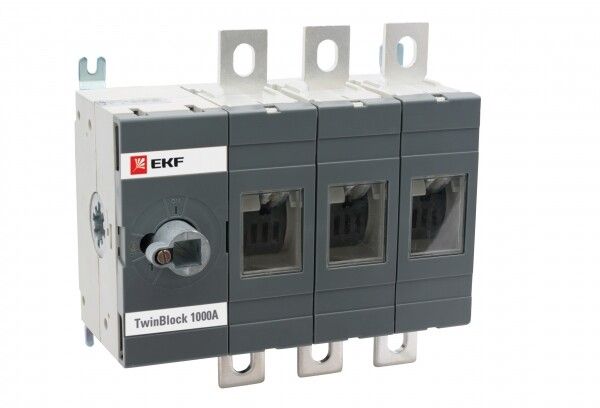

Рубильник 1000 ампер 3 полюса без рукоятки управления TwinBlock - это главный выключатель-разъединитель для надежного отключения силовой цепи в распределительных щитах. Модель TB-S-1000-3P от EKF рассчитана на высокие нагрузки и применяется там, где требуется механическая изоляция цепи без автоматического отключения.

Назначение и область применения

Рубильник 1000 ампер 3 полюса без рукоятки управления TwinBlock предназначен исключительно для ручного отключения и включения электрической цепи при отсутствии нагрузки. Это не автоматический выключатель - он не защищает от перегрузок или КЗ. Его задача - обеспечить видимый разрыв цепи для безопасного обслуживания оборудования. Применяется в качестве главного разъединителя в распределительных щитах промышленных объектов: на входе в цех, у крупных двигателей, конвейеров, систем нагрева. Подходит для установки в шкафах с доступом обслуживающего персонала, где требуется жесткий контроль за отключением питания.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 400 В переменного тока - работает в сетях 380–400 В, 50/60 Гц.
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременный импульс КЗ до этой величины без повреждений (не отключает, но сохраняет целостность).
• Номинальная мощность (AC-23): 548 кВт - максимальная активная мощность, которую можно безопасно отключать при полном отсутствии тока.
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды и пыли. Устанавливается только внутри закрытых щитов.
• Тип подключения: винтовые зажимы - требует качественной затяжки кабелей сечением до 240 мм2.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине, не имеет собственного корпуса.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник 1000 ампер 3 полюса без рукоятки управления TwinBlock - встраиваемое устройство. Он не устанавливается на DIN-рейку. Для монтажа нужна прочная металлическая плита толщиной не менее 2 мм. Отверстия под крепление совпадают со стандартными габаритами серий TwinBlock. Подключение выполняется через винтовые зажимы сверху и снизу - кабели должны быть подготовлены с обжатыми наконечниками. Напряжение подводится к верхним контактам, отходящие линии - к нижним. Блокировка позволяет запирать рубильник в положении “выкл” с помощью замка или бирки - обязательное условие для работ по ТБ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3. Конструкция гарантирует видимый разрыв контактов при отключении - это основное требование безопасности при проведении ремонтных работ. Благодаря наличию блокировки возможна реализация системы LOTO (Lock Out Tag Out). Однако IP30 не защищает от попадания влаги, поэтому применение вне герметичных шкафов недопустимо. Работа под напряжением во время включения/отключения запрещена - только при полностью отключенном оборудовании.

Преимущества

• Высокая коммутационная стойкость - выдерживает многократные операции отключения без потери характеристик.
• Надежные винтовые зажимы - обеспечивают плотный контакт даже при больших сечениях кабеля.
• Совместимость с другими компонентами серии TwinBlock - легко интегрируется в сборочные решения EKF.
• Жесткая конструкция - минимизирует риск деформации при механическом воздействии.
• Блокировка - позволяет выполнить требования нормативов по безопасности при техобслуживании.

Ограничения применения

• Не предназначен для работы под нагрузкой - нельзя включать или отключать при наличии тока в цепи.
• Не имеет защиты от перегрузки или КЗ - обязательно требуется установка автоматических выключателей или предохранителей перед этим устройством.
• IP30 - нельзя использовать в сырых, пыльных или открытых местах.
• Отсутствие рукоятки - управление осуществляется только через специальный инструмент или рычаг, что усложняет удалённое или дистанционное управление.
• Требуется монтажная плата - невозможно установить в типовые щиты с DIN-рейками без адаптера.

Примеры использования

• Главная точка отключения питания в промышленном щите цеха с несколькими двигателями по 400 В.
• Разъединитель перед частотным преобразователем для безопасного ремонта.
• Отключающее устройство перед большим печным агрегатом или насосной станцией.
• Резервный разъединитель в системе бесперебойного питания (UPS) для ручного перевода на обход.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - для 1000 А обычно используют кабели 2×150–240 мм2.
• Обязательно используйте наконечники типа ШМ или ШВ - они снижают риск перегрева и окисления.
• При установке в щит следите, чтобы рядом не было других токоведущих частей на расстоянии меньше 50 мм - это требование стандарта для IP30.
• После монтажа протестируйте механическую работу контактов - ручное включение/отключение должно происходить свободно, без заеданий.
• Для работы с блокировкой используйте одноразовый замок или бирку с указанием ответственного лица - это обязательное правило по ПТЭ.
• Не путайте этот рубильник с автоматическим выключателем - он не спасёт оборудование от аварии, только человека при плановом обслуживании.
