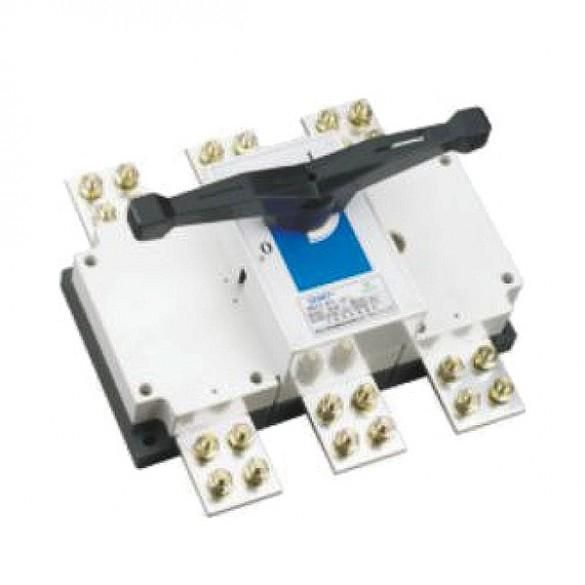

Выключатель-разъединитель NH40-1000/3 ,3P ,1000А, стандартная рукоятка управления | 393268 CHINT

Выключатель-разъединитель 3-полюсный 1000А с стандартной рукояткой управления NH40-1000/3 от CHINT предназначен для безопасного отключения и изоляции силовых цепей в распределительных системах переменного тока до 690 В. Этот аппарат используется как главный выключатель в комплектных устройствах, обеспечивая механическую изоляцию и надёжную фиксацию положений «вкл/выкл». Артикул 393268 соответствует серии NH40 — проверенной линейке оборудования для промышленной автоматизации.

Назначение и область применения

Выключатель-разъединитель NH40-1000/3 применяется для ручного отключения электрической цепи без нагрузки или после отключения нагрузки другим оборудованием. Он не предназначен для частого включения/выключения под током, но гарантирует надёжную изоляцию при обслуживании. Устанавливается в низковольтных комплектных устройствах: ВРУ, распределительных щитах, ящиках управления, станционных пультах. Подходит для объектов с высокой плотностью потребления — заводские линии, насосные станции, системы вентиляции, энергоёмкие технологические процессы.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 1000 А — способен работать постоянно при такой нагрузке без перегрева
• Количество полюсов: 3 — управление всеми фазами одновременно
• Коммутационная мощность при AC-3, 400 В: 450 кВт — максимальная мощность, которую можно отключить после предварительного отключения нагрузки
• Условный номинальный ток короткого замыкания (Icu): 50 кА — способен выдерживать ток КЗ без разрушения
• Номинальный кратковременно выдерживаемый ток: 50 кА — сохраняет целостность при аварийном токе в течение времени срабатывания защиты
• Степень защиты IP20 — защищён от доступа пальцев и предметов >12 мм, но не герметичен; не предназначен для уличной или влажной среды
• Тип управления: поворотная удлинённая рукоятка — позволяет легко оперировать даже в ограниченном пространстве
• Цвет рукоятки: чёрный — контрастный, хорошо виден в условиях освещения
• Конструкция: комплектное устройство в корпусе — готов к монтажу без сборки
• Функция главного выключателя: да — может использоваться как основной рубильник в распределительной системе
• Вспомогательные контакты: отсутствуют — не имеет сигнализирующих или блокировочных контактов

Совместимость и монтаж

Выключатель-разъединитель NH40-1000/3 совместим со штангами и DIN-рейками стандартных серий NH40. Монтаж осуществляется на вертикальной плоскости внутри распределительного шкафа. Для подключения используются болтовые зажимы — провода сечением до 240 мм². Обязательно соблюдать посадочные размеры: корпус рассчитан на установку в шкаф с минимальным свободным пространством перед собой — рукоятка требует радиального хода 90°. Нельзя монтировать в горизонтальной ориентации — механизм не работает в таком положении.

Безопасность и стандарты

Выключатель-разъединитель NH40-1000/3 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция исключает самопроизвольное включение благодаря механической фиксации положений. Открытие корпуса невозможно при включенном состоянии — обеспечивает безопасность при работе рядом с токоведущими частями. Применяется в системах, где требуется явная визуальная изоляция цепи — обязательное условие для проведения ремонтных работ.

Преимущества

• Максимальная надёжность при больших токах — 1000 А и 50 кА КЗ обеспечивают долгий срок службы даже в тяжёлых режимах
• Простота эксплуатации — одна рукоятка управляет всеми полюсами, четкая фиксация «вкл/выкл»
• Компактность и готовность к монтажу — не требует дополнительных деталей или сборки
• Подтверждённая термическая и электродинамическая стойкость — прошла тестирование на 50 кА
• Совместимость с другими изделиями серии NH40 — возможность унифицировать всю систему управления

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — для этого нужны контакторы или автоматические выключатели
• IP20 — нельзя использовать во влажных помещениях, на улице, в пыльных цехах без дополнительной защиты
• Отсутствие вспомогательных контактов — нельзя подключить сигналы удалённого контроля состояния или блокировки
• Требуется ручное управление — не поддерживает автоматическое отключение по току или температуре
• Не рекомендован для систем с частыми переключениями — быстрый износ механизма при более чем 1–2 операций в день

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома — отключает питание всего здания при ремонте
• Рубильник на входе в шкаф управления конвейера — обеспечивает изоляцию перед техобслуживанием
• Отключающее устройство перед частотным преобразователем — создаёт видимый разрыв цепи для безопасности персонала
• Распределительный щит на заводе с мощными насосами — служит точкой отключения всей группы оборудования

Практические советы

• Перед монтажом проверьте, что рукоятка свободно поворачивается — не допускайте заклинивания из-за давления соседних элементов
• Обязательно используйте бирки с пометкой «Отключено — работа запрещена» — это требование норм безопасности
• При подборе аналога учтите, что посадочная глубина и форма крепления уникальны для серии NH40 — не подходят другие серии
• Для работы в пыльных условиях установите выключатель-разъединитель NH40-1000/3 внутрь шкафа с классом защиты IP54+
• Не заменяйте этот аппарат на обычный автоматический выключатель — он не обеспечивает визуальный разрыв, необходимый для ремонта
