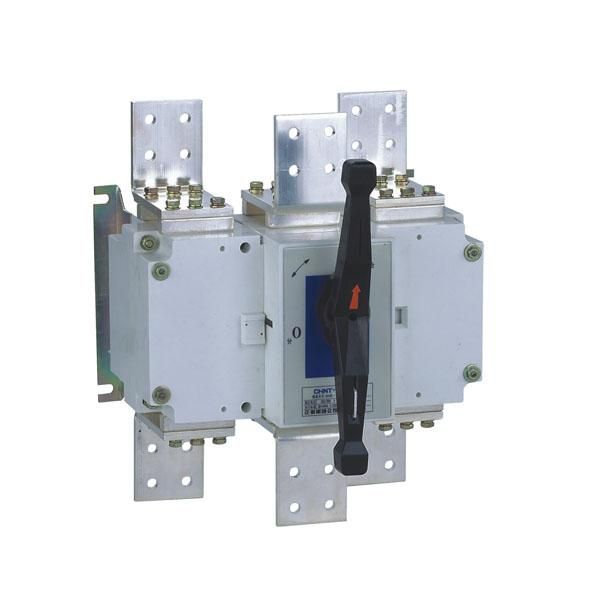

Рукоятка выносная управления | 393284 CHINT Выключатель-разъединитель NH40-2000/3W ,3P ,2000А

Выключатель-разъединитель NH40-2000/3W от CHINT предназначен для безопасного отключения и изоляции силовых цепей переменного тока до 690 В в распределительных системах. Этот аппарат сочетает функции коммутации и разъединения, обеспечивает надёжную работу при высоких токах и используется в промышленных и жилых объектах как основной выключатель.

Назначение и область применения

Выключатель-разъединитель NH40-2000/3W применяется для ручного отключения и физической изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он устанавливается в низковольтных комплектных устройствах: ВРУ, распределительных щитах, ящиках управления, станционных пультах. Подходит для промышленных предприятий, энергообъектов, ЖКХ и других объектов с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400–690 В переменного тока, до 440 В постоянного тока
• Номинальный ток: 2000 А - способен работать постоянно при такой нагрузке
• Количество полюсов: 3 - управление всеми фазами одновременно
• Условный номинальный ток короткого замыкания (Icu): 50 кА - выдерживает кратковременные перегрузки при КЗ
• Номинальная коммутируемая мощность при AC-3, 400 В: 450 кВт - позволяет отключать мощные двигатели
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Количество вспомогательных контактов: 4 - для сигнализации состояния (включено/выключено) в системах автоматизации
• Элемент управления: поворотная выносная рукоятка - удобна для удалённого управления
• Исполнение: комплектное устройство в корпусе - готов к монтажу без сборки
• Цвет рукоятки: чёрный - контрастный, легко заметен

Совместимость и монтаж

Выключатель-разъединитель NH40-2000/3W совместим со стандартными DIN-рейками и монтажными платформами, используемыми в комплектных устройствах серии NH40. Установка выполняется на вертикальную поверхность. Выносная рукоятка позволяет расположить орган управления вне корпуса - например, на дверце шкафа или на стене рядом. Для подключения используются болтовые зажимы - провода должны иметь соответствующую площадь сечения (обычно 120–240 мм2). Обязательно соблюдать момент затяжки, указанный в руководстве производителя.

Безопасность и стандарты

Выключатель-разъединитель NH40-2000/3W соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Применяется как главный выключатель - то есть является точкой отключения всего оборудования. Отключение механическое - видимый разрыв контактов гарантирует отсутствие напряжения после операции. Наличие четырёх вспомогательных контактов позволяет интегрировать сигнал в системы безопасности и блокировки.

Преимущества

• Высокая коммутационная способность - 50 кА позволяет использовать в сетях с большими токами КЗ
• Мощность 450 кВт при AC-3 - идеально для отключения крупных двигателей
• Выносная рукоятка снижает риск поражения током при операциях
• Компактное исполнение в одном корпусе - экономит место в шкафу
• Поддержка вспомогательных контактов - упрощает автоматизацию и контроль состояния

Ограничения применения

• Не предназначен для частого включения/отключения - только для редких операций отключения (не для регулярной коммутации нагрузки)
• Защита IP20 - нельзя применять во влажных, запылённых или наружных условиях без дополнительной защиты
• Требуется ручное управление - не имеет автоматического привода
• Не рассчитан на работу при напряжении выше 690 В или токе свыше 2000 А

Примеры использования

• Главный выключатель в ВРУ многоэтажного жилого дома
• Отключающее устройство перед частотным преобразователем на конвейере
• Разъединитель в распределительном щите насосной станции
• Центральный рубильник в цехе с мощными сварочными машинами

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки зажимов - особенно важно при 2000 А
• Убедитесь, что выносная рукоятка установлена так, чтобы её можно было легко достать без препятствий
• Используйте вспомогательные контакты для подключения индикаторов состояния или интерлоков - это повысит безопасность персонала
• Не используйте этот выключатель как обычный автоматический выключатель - он не обладает тепловой или электромагнитной защитой
• При работе в шкафу с несколькими аппаратурными блоками - пометьте рукоятку NH40-2000/3W, чтобы исключить случайное отключение
