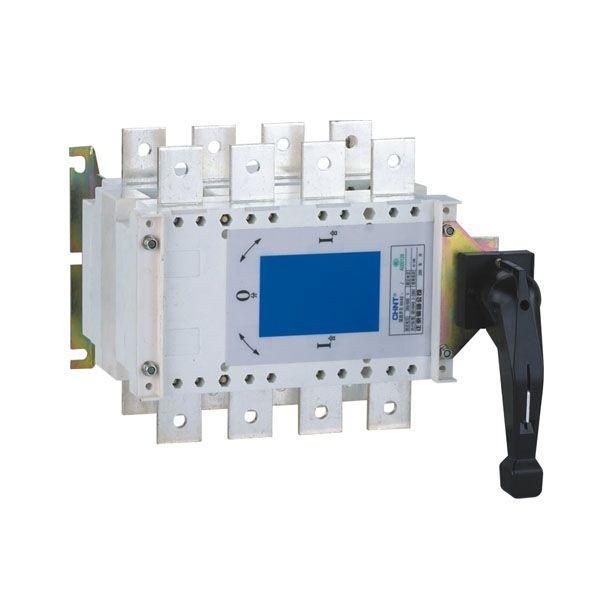

Рубильник перекидной NH40-2000/3CSW ,3P ,2000А, 3 положения I-0-II , Рукоятка выносная управления | 393398 CHINT

Рубильник перекидной 3-полюсный NH40-2000/3CSW 2000 А 3 положения I-0-II с выносной рукояткой управления - это надёжное устройство для безопасного отключения и переключения трёх фаз в высокотоковых сетях. Применяется в распределительных щитах промышленных объектов и ВРУ, где требуется механическая изоляция цепи и управление с удалённого места. Бренд CHINT обеспечивает соответствие стандартам безопасности и долгий срок службы.

Назначение и область применения

Рубильник перекидной 3-полюсный NH40-2000/3CSW 2000 А предназначен для ручного отключения и переключения трёх фаз между двумя источниками питания - основным и резервным. Он работает в режиме «I–0–II»: два рабочих положения (включение на питание I или II) и нейтральное положение «0» - полное отключение всех полюсов. Устройство используется как главный выключатель в низковольтных системах, где важна видимая разрывная изоляция. Подходит для установки в ВРУ, распределительные шкафы, ящики управления на предприятиях, в цехах, на насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 2000 А - способен длительно проводить ток такой величины без перегрева.
• Напряжение: 400–690 В переменного тока (AC), 440 В постоянного тока (DC).
• Коммутационная мощность (AC-3): 450 кВт - позволяет отключать двигатели и другую активную нагрузку без повреждений.
• Короткое замыкание: условный номинальный ток КЗ - 50 кА; также выдерживает кратковременный ток КЗ до 50 кА - защищает от импульсных перегрузок.
• Полюса: 3 - все три фазы отключаются одновременно.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды - требует установки внутри закрытого шкафа.
• Элемент управления: поворотная выносная рукоятка - позволяет управлять рубильником с безопасного расстояния, вне зоны опасности.
• Конструкция: комплектное устройство в прочном корпусе - всё собрано и готово к монтажу.
• Цвет рукоятки: чёрный - контрастный, легко заметен в условиях освещения.

Совместимость и монтаж

Рубильник NH40-2000/3CSW 2000 А проектировался для установки в сборочные рамы и DIN-рейки типовой системы NH40. Монтаж выполняется на металлическом основании с соблюдением рекомендованного момента затяжки болтов. Для работы с выносной рукояткой необходимо предусмотреть вывод её через стенку шкафа - используйте герметичные вводы, чтобы сохранить степень защиты IP20 всего щита. Нельзя использовать в открытых помещениях или местах с повышенной влажностью. Подключение кабелей допускается только медными жилами соответствующего сечения - проверьте совпадение с номиналом 2000 А.

Безопасность и стандарты

Рубильник перекидной 3-полюсный NH40-2000/3CSW 2000 А соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает явный визуальный разрыв цепи - обязательное условие для работ по обслуживанию согласно правилам электробезопасности. Как главный выключатель, он гарантирует полное отсутствие напряжения на стороне нагрузки после перевода в положение «0». Отсутствие вспомогательных контактов исключает возможность автоматического управления - только ручное воздействие.

Преимущества

• Максимальная надёжность при работе с токами до 2000 А благодаря усиленным контактам и термостойкому материалу корпуса.
• Выносная рукоятка снижает риск поражения током во время операций переключения.
• Жесткая конструкция с фиксированными положениями предотвращает случайное переключение.
• Подходит для интенсивного использования - рассчитан на многократные коммутации даже при максимальной нагрузке.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или внешних воздействий - IP20 не обеспечивает защиту от жидкостей и пыли.
• Не подходит для автоматических систем - отсутствуют вспомогательные контакты и возможности дистанционного управления.
• Требует значительного свободного пространства вокруг себя для удобного доступа к рукоятке и вентиляции.
• Не предназначен для частого включения/выключения - это не автоматический выключатель, а разъединитель.

Примеры использования

• Переключение питания между основной ЛЭП и дизель-генератором в больнице или серверной.
• Главный отключающий аппарат в ВРУ промышленного цеха с мощными станками.
• Разъединитель перед преобразователем частоты для проведения техобслуживания.
• Резервирование питания в системах водоснабжения с насосами большой мощности.

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует 2000 А - недостаточно большое сечение вызовет нагрев и выход из строя.
• Обязательно используйте блокировки или сигнализацию, чтобы предотвратить одновременное включение обоих источников питания - это может привести к аварии.
• При установке в шкаф обеспечьте достаточный зазор вокруг рубильника - минимум 100 мм со всех сторон для теплоотвода и доступа.
• Регулярно проверяйте состояние контактов - особенно после нескольких тысяч коммутаций или аварийных отключений.
• Не пытайтесь ремонтировать механизм самостоятельно - замените весь модуль, так как внутренние детали не сервисируемые.
