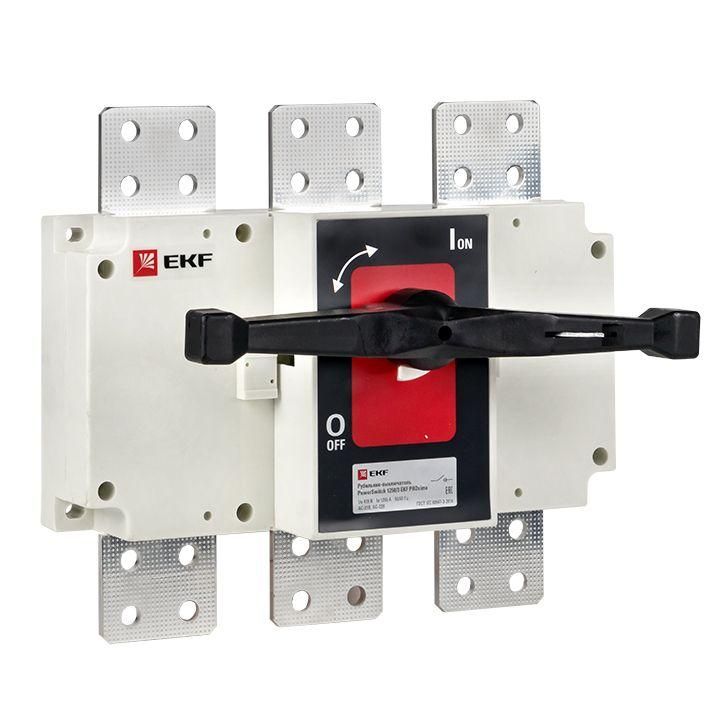

Рубильник-выключатель 1600A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | psds-1600-3 EKF

Рубильник-выключатель 1600A 3P с рукояткой управления для прямой установки от EKF - это механический коммутационный аппарат для ручного отключения и включения трёхфазных нагрузок в распределительных щитах. Артикул PSDS-1600-3 рассчитан на высокие токовые нагрузки и оснащён системой блокировки для предотвращения случайного включения.

Назначение и область применения

Рубильник-выключатель 1600A 3P с рукояткой управления для прямой установки предназначен для редких, неавтоматизированных операций включения и отключения токов нагрузки в трёхфазных сетях переменного тока 50 Гц. Применяется в распределительных щитах для отсечки питания оборудования при обслуживании, ремонте или аварийной остановке. Подходит для промышленных объектов: станков, конвейеров, насосных групп, печей, компрессоров. Устройство не предназначено для частого переключения или автоматического управления.

Технические характеристики

• Номинальный ток: 1600 А - способен долговременно проводить ток такой величины без перегрева.
• Номинальное напряжение: 660 В - работает в сетях до этой величины, включая 380 В и 400 В.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Условный номинальный ток короткого замыкания (Icu): 70 кА - способен выдерживать и отключать ток КЗ до этого значения.
• Номинальный кратковременно выдерживаемый ток: 50 кА - выдерживает ток КЗ в течение времени срабатывания защиты.
• Номинальная мощность при 400 В: 560 кВт - максимальная активная мощность, которую можно отключать в нормальном режиме.
• Степень защиты IP00 - нет защиты от внешних воздействий; требует установки внутри закрытого шкафа.
• Тип присоединения: болтовое - подключение кабелей осуществляется через клеммы с болтами.
• Система блокировки: да - позволяет зафиксировать рукоятку в положении «Выкл» для безопасности при работах.
• Способ монтажа: монтажная плата - крепится на металлическую пластину внутри щита.
• Конструкция: компактное устройство в прочном корпусе из стеклофибробетона.
• Цвет рукоятки: черный - контрастный, легко различим.

Совместимость и монтаж

Рубильник-выключатель 1600A 3P с рукояткой управления для прямой установки совместим с любыми распределительными щитами, имеющими свободную площадь для установки на монтажную плату. Для монтажа требуется минимум три точки крепления - по краям и в центре корпуса. Болтовые клеммы позволяют подключать многожильные и одножильные кабели сечением до 95–120 мм2 (зависит от производителя кабеля). Перед установкой проверьте соответствие посадочных отверстий и габаритов устройства. Убедитесь, что рядом есть место для свободного хода рычага - он должен двигаться без препятствий на угол 90°.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам ручного отключения согласно ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает двойное размыкание каждого полюса - каждая фаза разрывается в двух точках, повышая надёжность изоляции. Контакты выполнены из серебросодержащего медного сплава - снижают нагрев и увеличивают срок службы. Корпус из армированной полиэфирной смолы не горит, не распространяет пламя и устойчив к коррозии и воздействию CO₂. Возможность фиксации рукоятки делает устройство подходящим для использования в качестве устройства аварийной остановки (ESD).

Преимущества

• Мгновенное размыкание контактов - скорость 13,8 м/с гарантирует быстрое отключение даже при медленном движении рукоятки, снижая риск дугового замыкания.
• Высокая коммутационная способность - 70 кА при КЗ обеспечивает работу в условиях сложных сетей с большими токами короткого замыкания.
• Двойное размыкание на полюс - повышает безопасность и надёжность отключения.
• Фиксация рукоятки - исключает случайное включение при проведении ремонтных работ.
• Прочность корпуса - материал не деформируется при ударах и температурных колебаниях.

Ограничения применения

• Не допускается установка вне электрошкафа - степень защиты IP00 не защищает от пыли, влаги и прикосновений.
• Не предназначен для частого включения/отключения - более 10–15 операций в день может привести к ускоренному износу контактов.
• Не используется в качестве основного автомата - не имеет тепловой или электромагнитной защиты.
• Требуется наличие достаточного места вокруг устройства - рычаг должен иметь свободный ход без помех.
• Не рекомендован для установки в помещениях с повышенной запылённостью или агрессивной средой без дополнительной защиты.

Примеры использования

• Главный рубильник в распределительном щите цеха с несколькими станками.
• Автоматическая остановка на конвейере - отключение питания при срабатывании кнопки экстренного стопа.
• Отсечение питания термической печи перед плановым обслуживанием.
• Резервное отключение силового щита на насосной станции.

Практические советы

• Перед установкой проверьте сечение кабелей - они должны соответствовать току 1600 А. Для таких токов обычно используют кабели сечением 95–150 мм2.
• Обязательно используйте блокировку рукоятки при работе в зоне обслуживания - это требование правил техники безопасности.
• Не затягивайте болты слишком сильно - это может повредить клеммы. Соблюдайте момент затяжки, указанный в документации производителя.
• Проверяйте состояние контактов раз в год - особенно после нескольких срабатываний при КЗ. При наличии следов дуги - замена обязательна.
• При замене старого рубильника убедитесь, что новый имеет те же габариты и расположение клемм - иначе потребуется переделка шкафа.
