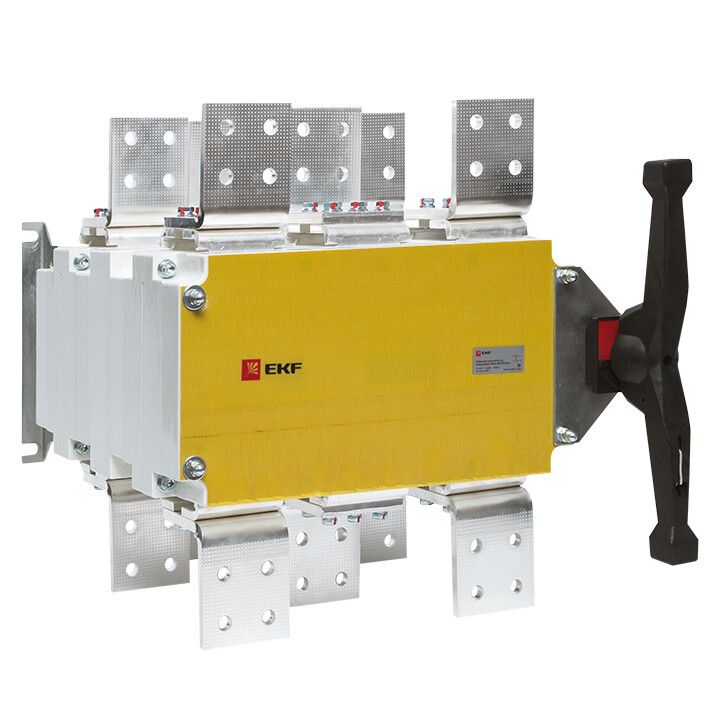

Рубильник-переключатель 2000A 3P c рукояткой управления для прямой установки PowerSwitch | pscs-2000-3 EKF

Рубильник-переключатель 2000A 3P с рукояткой управления для прямой установки от EKF (арт. PSCS-2000-3) предназначен для ручного отключения и включения трехфазных нагрузок в распределительных щитах. Устройство сочетает надежное механическое размыкание, высокую коммутационную способность и функциональную безопасность, что делает его подходящим решением для промышленных систем с большими токами.

Назначение и область применения

Рубильник-переключатель 2000A 3P с рукояткой управления для прямой установки используется для ручного отключения и включения нагрузки в трехфазных сетях переменного тока 50 Гц с напряжением до 660 В. Подходит для нечастых операций - например, при обслуживании оборудования, ремонте или аварийной остановке. Применяется в распределительных щитах на производствах: металлургия, химическая промышленность, конвейеры, насосные станции, системы нагрева.

Технические характеристики

• Номинальный ток: 2000 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания (Icu): 105 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА
• Номинальная мощность: 560 кВт
• Тип переключения: реверсивный - позволяет менять направление тока между двумя источниками
• Тип присоединения: болтовое соединение
• Скорость размыкания контактов: 13,8 м/с - независимо от усилия на рукоятке
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса или шкафа
• Способ монтажа: на монтажную плату
• Функция блокировки: да - рукоятка фиксируется в положении «Выкл» для предотвращения случайного включения
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Рубильник-переключатель 2000A 3P с рукояткой управления для прямой установки рассчитан на установку на монтажную плиту внутри распределительного щита. Для правильного монтажа требуется свободное место вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и доступа к болтовым клеммам. Болтовые соединения должны затягиваться моментом, соответствующим рекомендациям производителя; переусиливать нельзя - риск повреждения контактных пластин. Устройство совместимо с любыми стандартными DIN-рейками и металлическими шасси, имеющими достаточную жесткость для крепления.

Безопасность и стандарты

Рубильник-переключатель 2000A 3P с рукояткой управления для прямой установки имеет двойное размыкание на каждый полюс - гарантирует полное отключение цепи. Контакты выполнены из медного сплава с серебряным покрытием - снижают нагрев и увеличивают срок службы. Корпус изготовлен из стекловолоконной полиэфирной смолы - материал устойчив к огню, воздействию CO₂ и механическим ударам. Фиксация рукоятки позволяет заблокировать устройство в положении «Выключено» - соответствует требованиям безопасности при работах по техобслуживанию. Хотя степень защиты IP00 не защищает от пыли и влаги, использование внутри закрытого щита полностью исключает эти риски.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до 105 кА
• Автоматическое быстрое размыкание - независимо от скорости движения рукоятки, снижает дуговое возгорание
• Фиксация рукоятки - предотвращает случайное включение при работе на оборудовании
• Двойное размыкание на полюс - гарантированное отключение всех фаз
• Износостойкие контакты - медный сплав с серебром обеспечивает долгий срок службы даже при частых операциях
• Удобная реверсивная конструкция - позволяет переключать питание между двумя источниками без дополнительных аппаратов

Ограничения применения

• Не предназначен для автоматического отключения - не заменяет автоматический выключатель
• Степень защиты IP00 - запрещена установка вне герметичных шкафов, в условиях пыли, влаги или агрессивной среды
• Не подходит для частых включений/отключений - допускаются только нечастые операции (до нескольких раз в день)
• Требует наличия места для монтажа на плите - не устанавливается на DIN-рейку
• Не имеет сигнализирующих контактов - невозможно подключить удаленную индикацию состояния

Примеры использования

• Главный рубильник в распределительном щите цеха с токарными станками мощностью до 560 кВт
• Переключатель питания между основным и резервным источником на насосной станции
• Аварийный отключающий элемент перед термическим оборудованием
• Ручной интерфейс для технического обслуживания преобразователя частоты

Практические советы

• При выборе убедитесь, что посадочные отверстия на монтажной плате соответствуют габаритам PSCS-2000-3 - проверьте чертежи производителя
• Затягивайте болты равномерно и по диагонали - чтобы избежать деформации контактной группы
• Обязательно используйте блокировку рукоятки при проведении ремонтных работ - это требование ПТЭ и ПБ
• Не применяйте этот рубильник как замену автоматическому выключателю - он не защищает от перегрузок и КЗ
• Проверяйте температурный режим после первых 10–15 включений - при перегреве возможна потеря контакта
• Для удобства обслуживания рекомендуется устанавливать рядом указатель положения и предупредительные знаки «Опасность!»
