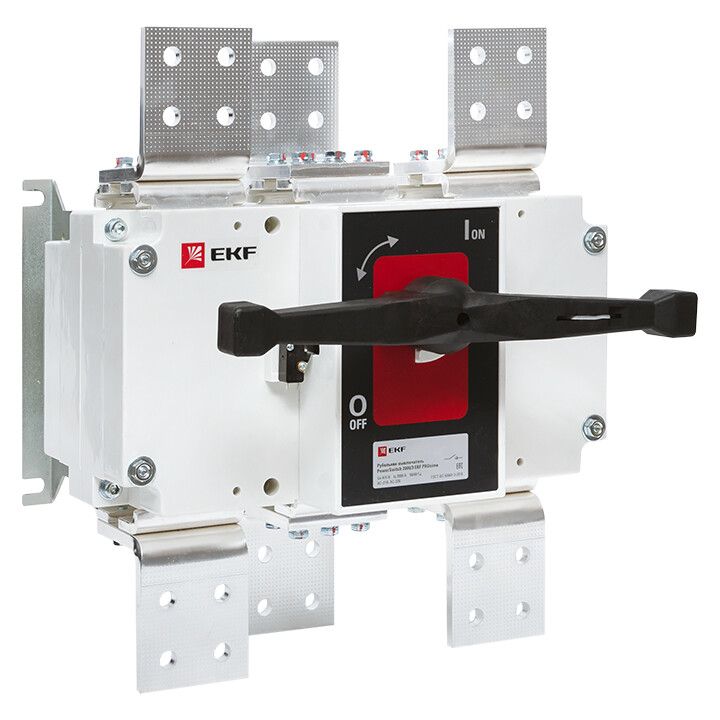

Рубильник-выключатель 3п 2000А с рукояткой управления для прямой установки PowerSwitch PROxima EKF psds-2000-3

Рубильник-выключатель 2000A 3P с рукояткой управления для прямой установки от EKF - это механический коммутационный аппарат для ручного отключения и включения трёхфазной сети с током до 2000 А. Артикул PSDS-2000-3 предназначен для установки в распределительные щиты там, где требуется надёжное и быстрое отключение без автоматической защиты.

Назначение и область применения

Рубильник-выключатель 2000A 3P с рукояткой управления для прямой установки используется для ручного отключения и включения нагрузки в трёхфазных сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в системах распределения электроэнергии, где не требуются частые переключения - например, для обслуживания, ремонта или аварийного отключения оборудования. Подходит для установки в силовые шкафы на заводах, в цехах, на насосных станциях, в системах конвейеров и других промышленных объектах.

Технические характеристики

• Номинальный ток: 2000 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Тип рукоятки: поворотный рычаг с возможностью фиксации
• Условный номинальный ток короткого замыкания (Icu): 105 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: болтовое соединение
• Степень защиты: IP00 - без защиты от внешних воздействий
• Конструкция: компактное устройство в прочном корпусе
• Функция аварийной остановки: да
• Блокировка рукоятки: есть
• Число нормально открытых контактов: 0

Совместимость и монтаж

Рубильник-выключатель 2000A 3P с рукояткой управления для прямой установки монтируется на металлическую монтажную плиту внутри распределительного щита. Для подключения используются болты - необходимо подготовить проводники с подходящими наконечниками. Устройство не имеет встроенных клемм для кабеля, поэтому предварительно следует выполнить правильную подготовку жил. Благодаря компактной форме и стандартизированному креплению, он легко совмещается с другими элементами щита. Учитывайте посадочные размеры и свободное пространство вокруг аппарата - особенно при установке рядом с другим оборудованием.

Безопасность и стандарты

Рубильник-выключатель 2000A 3P с рукояткой управления для прямой установки соответствует требованиям к безопасности промышленных коммутационных устройств. Конструкция обеспечивает двойное размыкание каждого полюса - это снижает риск возникновения дуги и повышает надёжность отключения. Контакты выполнены из медного сплава с серебряным покрытием, что гарантирует долгий срок службы даже при высоких токах. Корпус изготовлен из стекловолоконной ненасыщенной полиэфирной смолы - материал устойчив к огню, химическим веществам и механическим ударам. Блокировка рукоятки позволяет зафиксировать положение «Выкл» и исключить случайное включение при проведении работ.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - независимо от усилия оператора, что минимизирует время дугового разряда.
• Высокая коммутационная способность: способен отключать токи короткого замыкания до 105 кА.
• Двойная изоляционная система между полюсами - увеличивает безопасность при работе под напряжением.
• Фиксируемая рукоятка - обязательна для проведения плановых и аварийных работ по технике безопасности.
• Износостойкие контакты - продлевают срок службы и снижают необходимость техобслуживания.

Ограничения применения

• Не предназначен для частых включений/отключений - только нечастые операции в номинальном режиме.
• Степень защиты IP00 - устройство нельзя использовать вне закрытого щита; не защищено от пыли, влаги, посторонних предметов.
• Не имеет встроенного теплового или электромагнитного автомата - не выполняет функции защиты от перегрузки или КЗ, только коммутацию.
• Требует наличия монтажной пластины и доступа к задней части для подключения - не подходит для настенного монтажа без панели.
• Не рекомендован для установки в условиях повышенной влажности, агрессивной среды или на открытом воздухе без дополнительной защиты.

Примеры использования

• Главный рубильник в распределительном щите цеха с мощными станками.
• Автономное отключение питания перед техническим обслуживанием конвейера.
• Резервное отключение в системе бесперебойного питания (UPS) при необходимости ручного вмешательства.
• Электроустановки на предприятиях пищевой, металлургической или химической промышленности, где требуется надёжное механическое отключение.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинального тока - для 2000 А потребуется многожильный провод с площадью сечения не менее 4×240 мм2 (по таблицам ПУЭ).
• Обязательно используйте блокировку рукоятки при проведении ремонтных работ - это требование норм безопасности.
• Не допускайте попадания пыли, воды или масла внутрь корпуса - хотя устройство рассчитано на работу в щите, грязь может вызвать пробой изоляции.
• Проверяйте затяжку болтов после первого включения - термические циклы могут ослабить соединения.
• При замене старого рубильника убедитесь, что новый PSDES-2000-3 имеет аналогичные габариты и расположение крепёжных отверстий.
