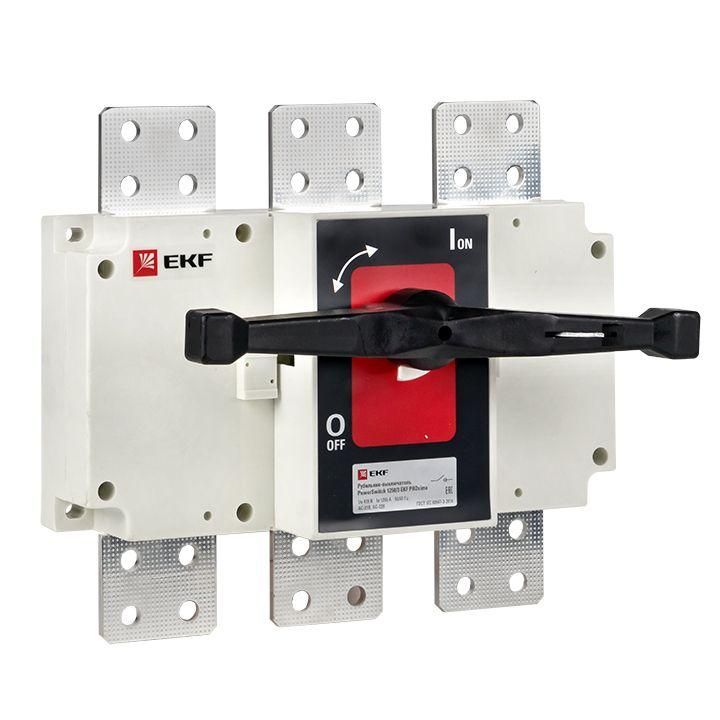

Рубильник-переключатель 1250A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - pscs-1250-3

Рубильник-переключатель 1250 ампер 3 полюса с рукояткой управления для прямой установки от EKF (арт. PSCS-1250-3) предназначен для ручного отключения и включения трёхфазных нагрузок в распределительных щитах. Устройство обеспечивает надёжное механическое разрывание цепи с возможностью аварийной остановки и блокировки рукоятки.

Назначение и область применения

Рубильник-переключатель 1250 ампер 3 полюса с рукояткой управления для прямой установки используется в системах распределения электроэнергии для нечастых операций включения и отключения нагрузки. Подходит для применения в промышленных распределительных щитах, где требуется ручное управление питанием оборудования - например, на станках, насосных станциях, конвейерах и других объектах с высокой мощностью.

Технические характеристики

• Номинальный ток: 1250 А
• Номинальное напряжение: 660 В переменного тока
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания (Icu): 70 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА
• Номинальная мощность при 400 В (AC-23): 560 кВт
• Тип рукоятки: рычажного типа
• Способ монтажа: на монтажную плату
• Степень защиты: IP00 - без защиты от внешних воздействий
• Тип присоединения: болтовое соединение
• Реверсивное исполнение: да - позволяет менять направление питания
• Функция аварийной остановки: есть
• Блокировка рукоятки: есть - предотвращает случайное включение
• Количество нормально открытых контактов: 0
• Цвет элементов управления: черный

Совместимость и монтаж

Рубильник-переключатель 1250 ампер 3 полюса с рукояткой управления для прямой установки монтируется на монтажную плиту внутри распределительного шкафа. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Устройство совместимо с любыми стандартными DIN-рейками и компактными распределительными щитами, рассчитанными на токи до 1250 А. Благодаря компактной конструкции в корпусе, занимает минимальное место.

Безопасность и стандарты

Рубильник-переключатель 1250 ампер 3 полюса с рукояткой управления для прямой установки имеет двойное размыкание на каждый полюс - повышает надёжность отключения. Контакты выполнены из медного сплава с серебряным покрытием, что снижает нагрев и увеличивает срок службы. Корпус изготовлен из стекловолоконной полиэфирной смолы - материал устойчив к возгоранию, химическим воздействиям и механическим ударам. Блокировка рукоятки соответствует требованиям безопасности при обслуживании и ремонте.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - независимо от усилия оператора, исключает дуговое замыкание
• Двойное размыкание на полюс - гарантирует полное отключение цепи
• Фиксация рукоятки - предотвращает случайное включение при работе на оборудовании
• Высокая коммутационная способность (70 кА) - подходит для сетей с большими токами КЗ
• Износостойкие контакты - долгий срок службы даже при частых переключениях

Ограничения применения

• Степень защиты IP00 - устройство нельзя использовать вне закрытых шкафов; требует обязательной установки в распределительном щите
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует внешней защиты (например, автоматического выключателя или предохранителей)
• Не рекомендован для частых операций включения/отключения - предназначен для редких, плановых переключений
• Требует свободного доступа к рукоятке - не устанавливается в труднодоступных местах

Примеры использования

• Отключение питания промышленного станка перед техобслуживанием
• Переключение между основным и резервным источником питания в системах бесперебойного электроснабжения
• Автономное отключение конвейерной линии при аварийной ситуации
• Ручное управление питанием насосной группы в водопроводных системах

Практические советы

• При монтаже проверьте соответствие сечения проводов и момента затяжки болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакты
• Обязательно используйте блокировку рукоятки при проведении работ на оборудовании - это требование правил техники безопасности
• Убедитесь, что распределительный щит имеет достаточные габариты для установки - устройство крупногабаритное, требует места вокруг для доступа
• Для защиты от пыли и влаги установите рубильник-переключатель 1250 ампер 3 полюса с рукояткой управления для прямой установки внутрь шкафа с классом защиты не ниже IP54
• Не применяйте устройство в качестве единственного средства защиты - всегда сочетайте с автоматическими выключателями или предохранителями
