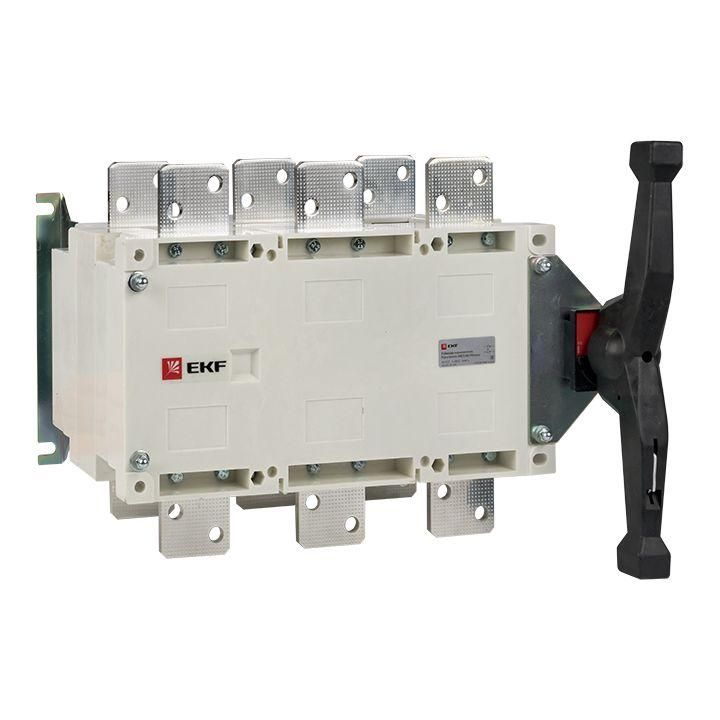

Рубильник-переключатель 1000A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - pscs-1000-3

Рубильник-переключатель 1000 ампер 3 полюса с рукояткой управления для прямой установки от EKF (арт. PSCS-1000-3) предназначен для ручного отключения и включения нагрузки в трехфазных сетях до 660 В. Устройство применяется в распределительных щитах там, где требуется надежное механическое разрывание цепи без автоматического срабатывания.

Назначение и область применения

Рубильник-переключатель 1000 ампер 3 полюса с рукояткой управления для прямой установки используется для редких операций включения и отключения токов нагрузки в трёхфазных сетях переменного тока 50 Гц. Подходит для применения в системах распределения электроэнергии: промышленные станки, конвейеры, системы нагрева, насосные группы. Может служить устройством аварийной остановки благодаря наличию функции блокировки рукоятки.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Тип рукоятки: рычажного типа с возможностью фиксации
• Реверсивное исполнение: да - позволяет переключать направление питания
• Номинальная мощность при 400 В (AC-23): 560 кВт
• Условный номинальный ток короткого замыкания (Icu): 70 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Способ монтажа: на монтажную плату
• Тип присоединения: болтовое соединение
• Конструкция: компактное устройство в прочном корпусе
• Цвет элементов управления: черный
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Рубильник-переключатель 1000 ампер 3 полюса с рукояткой управления для прямой установки монтируется на металлическую монтажную плиту внутри распределительного шита. Для правильной установки необходимо соблюдать требования по свободному доступу к рукоятке и достаточному зазору между соседними аппаратами. Болтовые клеммы рассчитаны на провода с площадью сечения, соответствующей току 1000 А - используйте кабели с медными жилами и подходящие наконечники. Убедитесь, что монтажная плита имеет достаточную жесткость и не деформируется под весом аппарата.

Безопасность и стандарты

Оболочка изготовлена из стекловолоконной ненасыщенной полиэфирной смолы - материал устойчив к высоким температурам, химическим воздействиям и механическим повреждениям. Контакты выполнены из медного сплава с серебряным покрытием, обеспечивающим долговечность и низкое переходное сопротивление. Конструкция предусматривает двойное размыкание на каждый полюс - увеличивает надежность отключения. Функция блокировки рукоятки предотвращает случайное включение при обслуживании.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - снижает риск дугового замыкания вне зависимости от усилия оператора
• Высокая коммутационная способность (70 кА Icu) - подходит для сетей с большими токами КЗ
• Фиксируемая рукоятка - обеспечивает безопасность при работах на оборудовании
• Реверсивное исполнение - позволяет использовать в системах с изменяемым направлением тока
• Изготовлено по технологии EKF PROxima - гарантирует соответствие стандартам качества и долговечность

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать на открытом воздухе или в помещениях с повышенной запыленностью, влагой или опасностью механических повреждений
• Не предназначен для частых операций включения/отключения - только для редких, неавтоматических действий
• Требует обязательной установки внутрь распределительного щита с защитной крышкой
• Отсутствие встроенных контактов сигнализации - для контрольных сигналов потребуется внешняя система

Примеры использования

• Главный рубильник в распределительном щите промышленного цеха
• Аварийный отключающий аппарат на линии конвейера
• Переключатель между основным и резервным источником питания (при наличии реверса)
• Разъединитель перед частотным преобразователем или большим тепловым оборудованием

Практические советы

• При выборе места установки учтите, что рукоятка должна быть легко доступна - минимум 600 мм свободного пространства спереди
• Проверьте совпадение посадочных отверстий на монтажной плате с габаритами PSCS-1000-3 - не все стандартные платы подходят
• При подключении используйте только рекомендованные наконечники и затягивайте болты моментом, указанным в документации EKF
• После монтажа проверьте работу блокировки рукоятки - она должна надежно фиксироваться в положении “OFF”
• Не используйте этот рубильник как замену автоматическому выключателю - он не защищает от перегрузок и КЗ, только разрывает цепь
